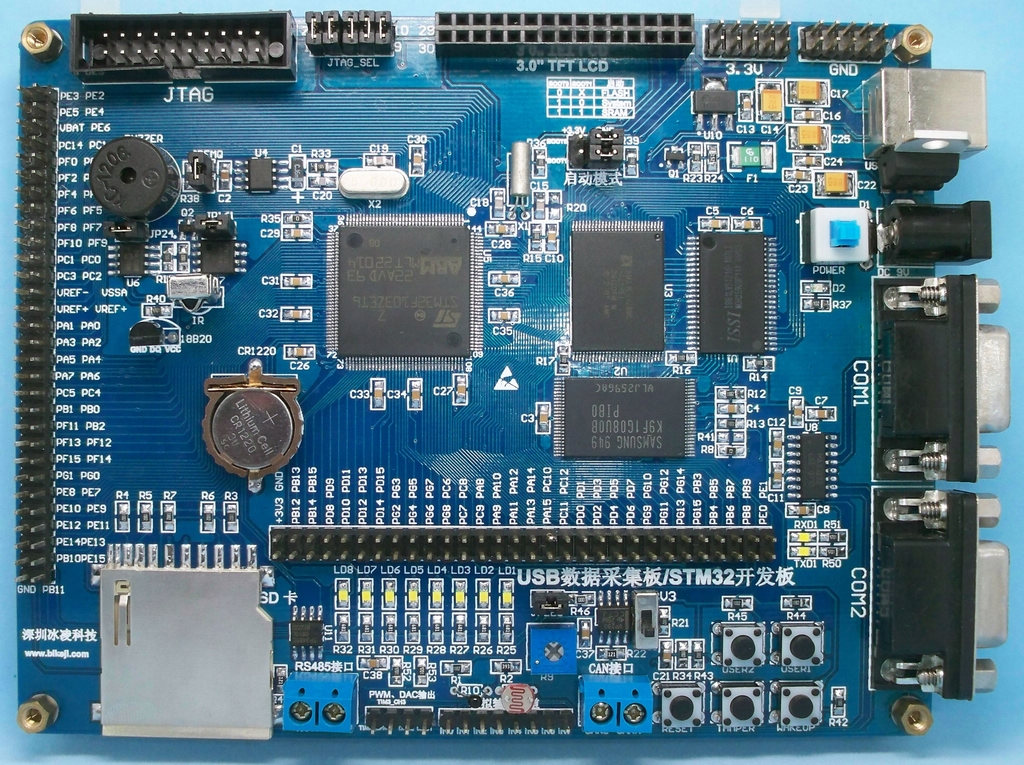

新做的STM32F103ZET6开发板/USB数据采集板,支持LabVIEW多通道数据采集示波器,适合51向STM32转换。
二、硬件资源
■ 处理器:STM32F103ZET6,主频:72MHz
■ 3种供电方式:USB连接线、外接9V-12V电源、JTAG 调试接口(J-LINK仿真器)
■内置500mA自恢复保险丝,有效保护用户电脑USB接口以及开发板的硬件资源
■ 采用进口电源芯片,钽电容滤波,电源更加纯净
■ 1个电源自锁开关,上下电时无需拔插USB线
■ 3种启动方式:用户Flash、系统存储器、SRAM
■ 8M晶振作为MCU的时钟,32768KHz晶振用于RTC
■ 256KBSRAM,16MBNOR Flash,128MBNADN Flash
■ 2MB串行Flash,1KB串行EEPROM
■ 1个SD/MMC卡座
■ 1个CAN2.0A/B接口
■ 2个RS232串口;COM1具有2颗通信LED指示灯(TXD,RXD)
■ 1个RS485接口
■ 1个USB2.0全速DEVICE接口
■ 1个无源蜂鸣器

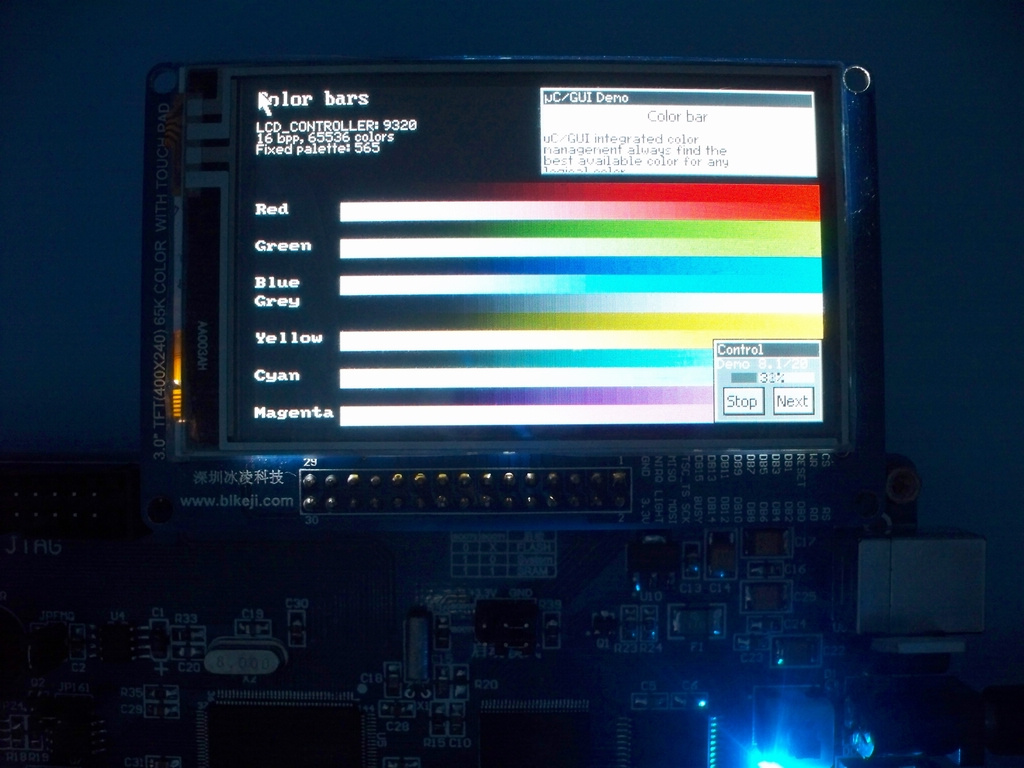

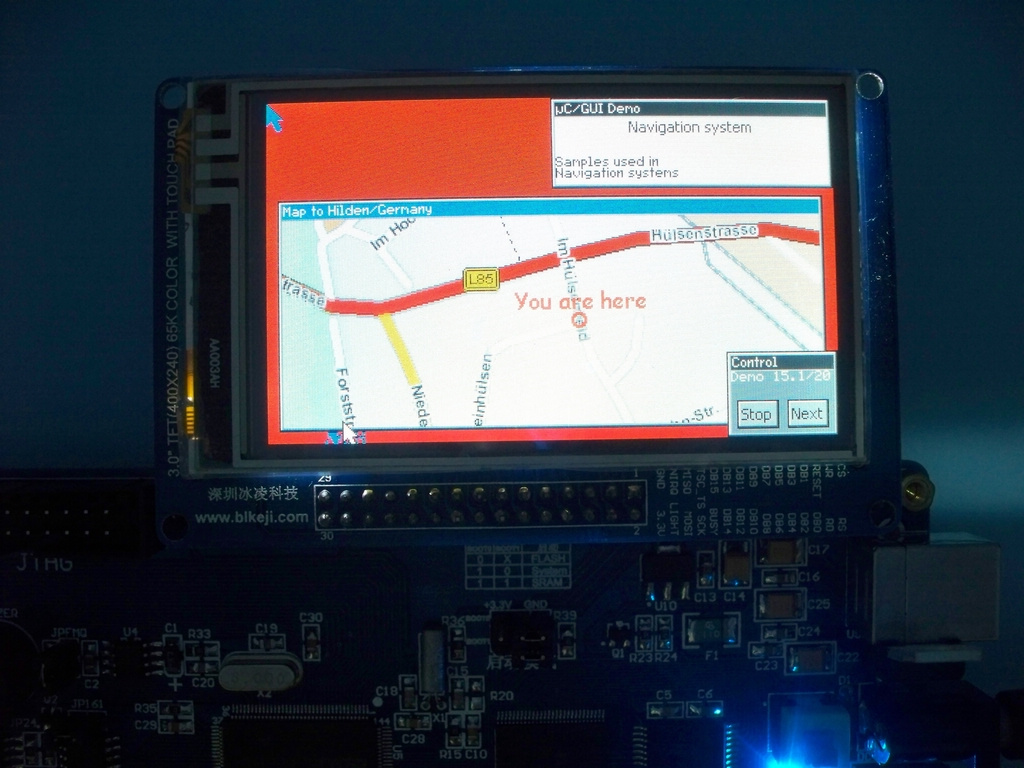

■ 3.0寸TFT真彩触摸LCD(WQVGA,400x240);触摸芯片为TSC2046
■ 集成高精度3.3V基准电压芯片(REF196)
■ 1个红外遥控接收一体头
■ 1个Reset按钮、1个wakeup按钮、2个自定义(USER1、USER2)按钮
■ 8个自定义白色LED,1个电源蓝色LED
■ 1个CR1220电池座
■ 内置4种传感器:0-3.3V电压传感器、NTC 10K热敏电阻温度传感器、光强传感器、DS18B20数字温度传感器
■所有的GPIO引脚输出到2.54mm间距插针,可以做任意的STM32实验
■ 2个DAC引出端子,2个PWM引出端子
■ 标准2.54mm间距JTAG插座
■8个0-3.3V模拟电压输入端子,集成8通道示波器电路,可进行8通道数据采集
■ 开发板引出3.3V电源插针和GND插针,配合杜邦线可实现给其它板子供电功能
■ 板子规格:14cm x 11cm
原理图:
冰凌科技STM32F103ZET6开发板原理图.rar
(129.01 KB)
用户手册:
冰凌科技STM32F103ZET6开发板用户手册V2.0.rar
(3.86 MB)

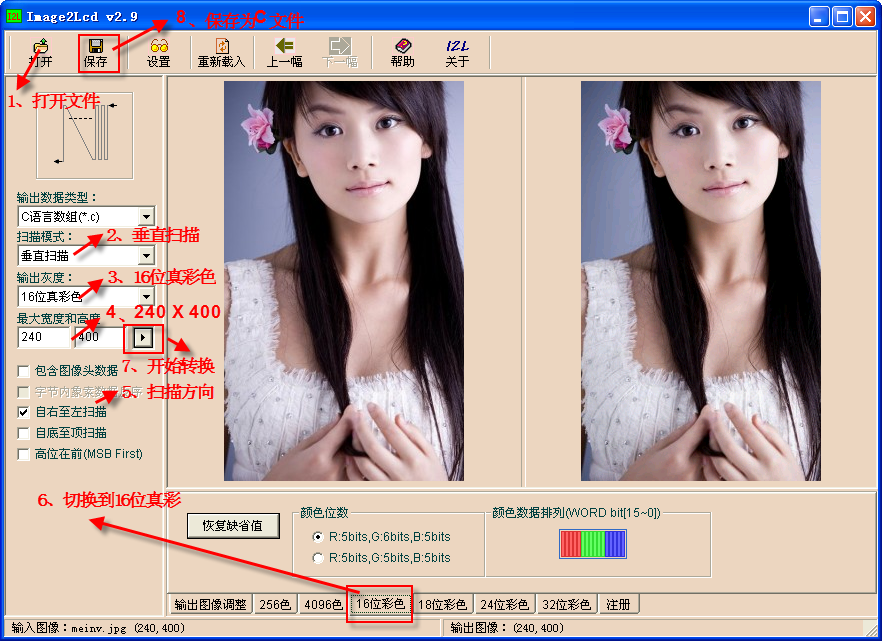

采用3.0寸TFT真彩触摸LCD(WQVGA,400x240);触摸芯片为TSC2046。可用彩色取模软件:Image2Lcd取模并显示彩色图片:
部分STM32程序是从51程序移植过来的。当我们掌握了STM32的使用之后,可以把51程序移植过来,两者的程序结构和开发界面非常相似。例如蜂鸣器程序:
20、蜂鸣器实验.rar
(254.09 KB)
以下是部分程序的运行效果:

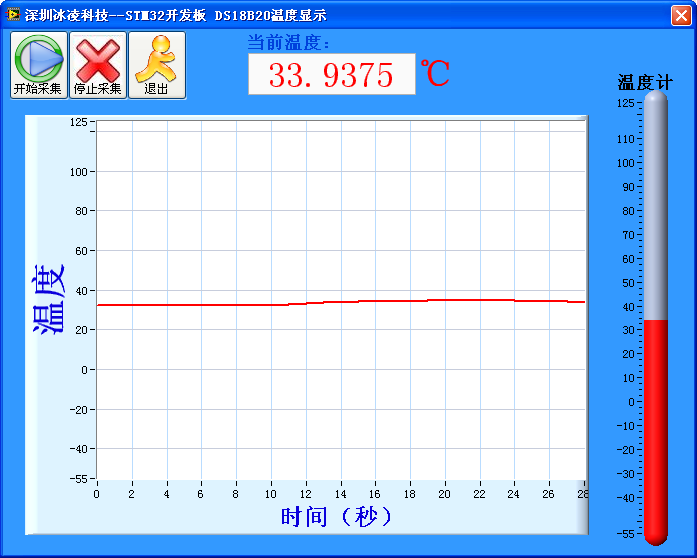

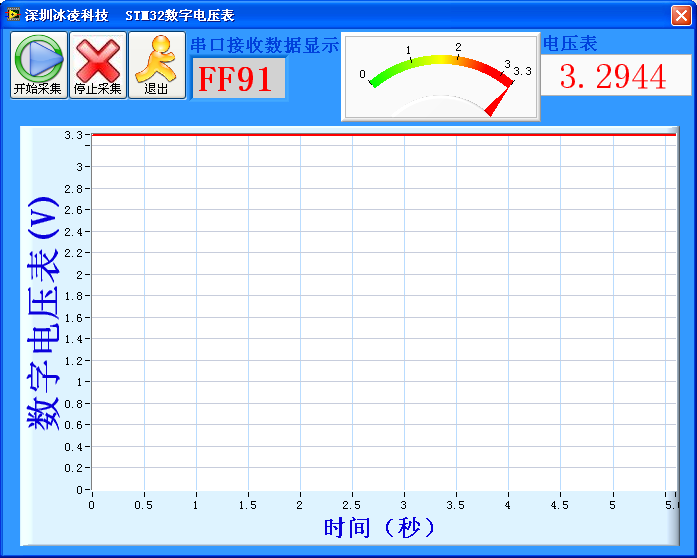

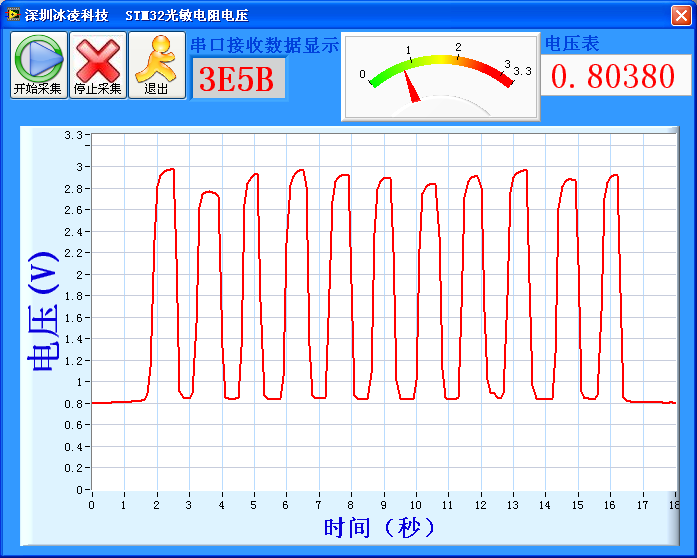

LabVIEW 8通道串口波形显示(生产者/消费者结构):
(在STM32下位机程序中,采用规则通道和DMA传输)
|
