基于纳瓦特MCU+NV6202

只看该作者 · 2018-6-25 22:45

本帖最后由 zxw1126 于 2018-6-25 22:47 编辑

产品概述

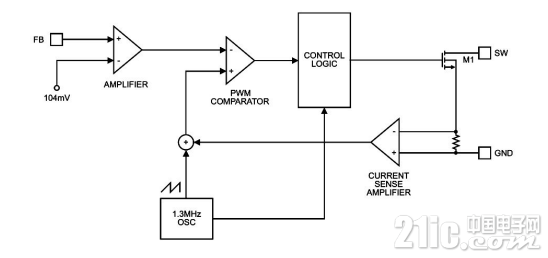

   NV6202 是一款具有 PWM 调光功能的升压型转换器，在 5V 工作电压下，最大可驱动 39 个 LED 白光灯珠（3 串 x13 列）。该芯片采用电流模式和固定频率电路结构，通过一个外置电流检查电阻来调整LED 驱动电流；低于 104mV 的反馈电压可以减小电源损耗，提高转换效率。当电路开路时，过压条件出现，检测输出电压的 OV 管脚将会关闭转换器。NV6202 内置欠压锁定、1.3A 过流保护、过热保护以防止损坏输出负载。NV6202 采用 SOT23-6 封装形式。
主要特性
   2.5V 到 6V 的输入电压范围
   最多可以驱动 39 个 LED 白光灯阵列
   大于 92%的转换效率
   高于 1MHz 的开关频率
   软启动和 PWM 调光
典型应用
   车载屏
   监控屏
   数码屏
   掌上电脑屏
   平板电脑屏
   小型 LCD/LED 屏

只看该作者 · 2018-6-27 10:03

这个和单片机之间是通过PWM来控制吗

只看该作者 · 2018-6-28 14:56

bboo 发表于 2018-6-27 10:03
这个和单片机之间是通过PWM来控制吗

和MCU的PWM没关系，自己调节输出的。

只看该作者 · 2018-6-28 14:57

这个MCU的引脚如下所示，没有芯片PWM的接口的。

基于纳瓦特MCU+NV6202
