最近接手了一个项目，使用STM32L476开发，主要功能是用双重ADC采集128个点，再丢弃672采样点时间再次采集128个，循环64次；总共128*64点必须保存，在64次128之后，延时40ms，用于FFT运算，然后延时1us再次循环采集64*128。 因为使用的是L4坑爹的没有F4那种固件库，只能用HAL库、LL库或者寄存器，我能怎么办我也很绝望啊 ，在不懈努力下（论度娘的好处），我还是屈服于HAL库，使用STM32cube库配置双重ADC，定时器3触发，废话不多说上图，调试用的是STM32L4-dis板子，（公司自己的板子还在做，之前做好的板子孔爆了不知是几个意思，有大神知道的请指教），

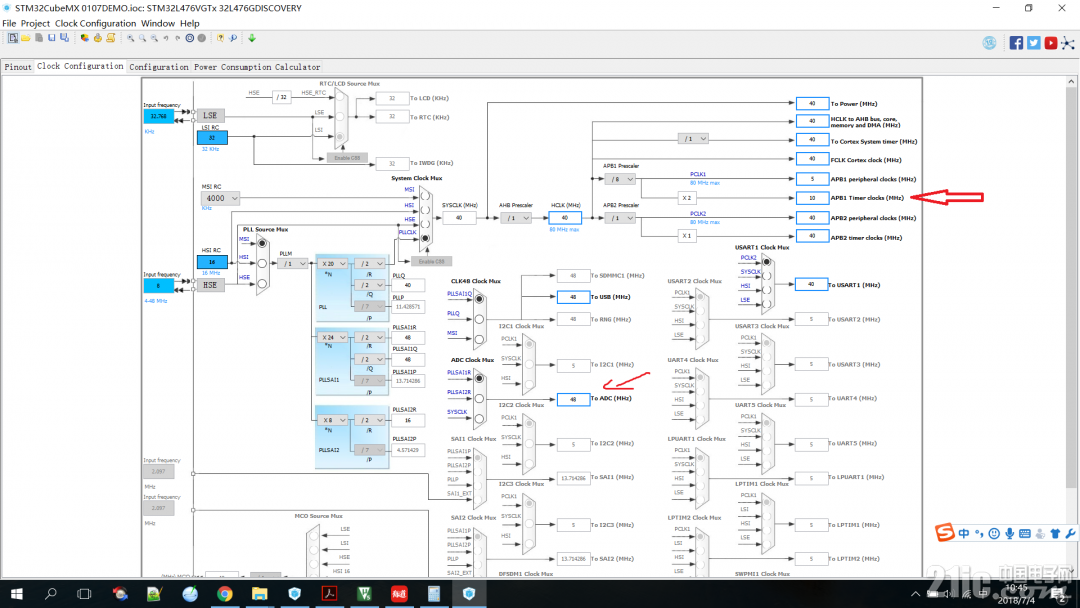

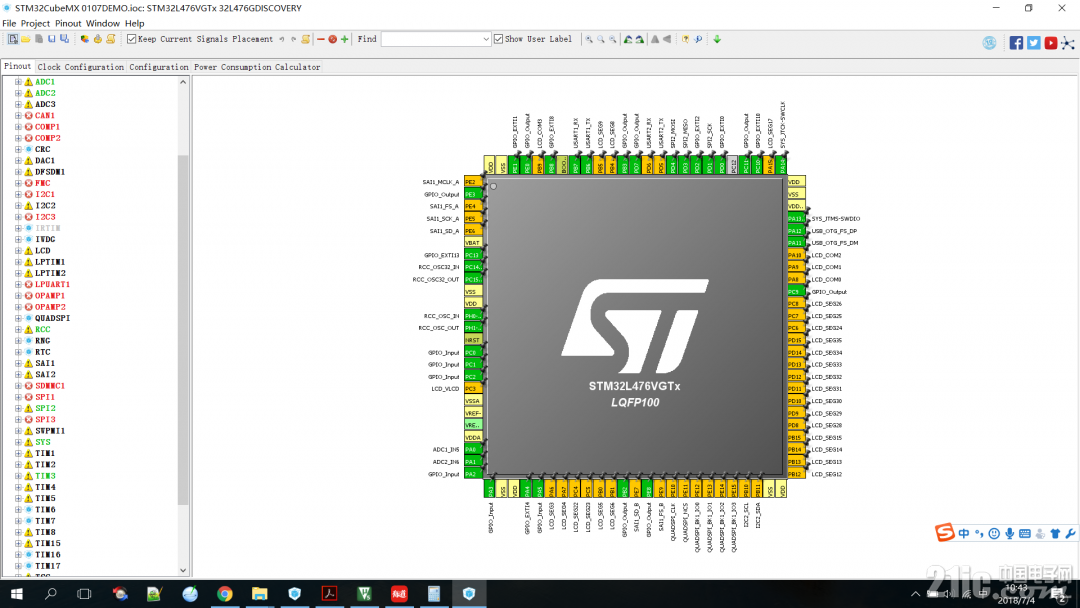

以上是PINout界面和clock界面，以下是配置界面

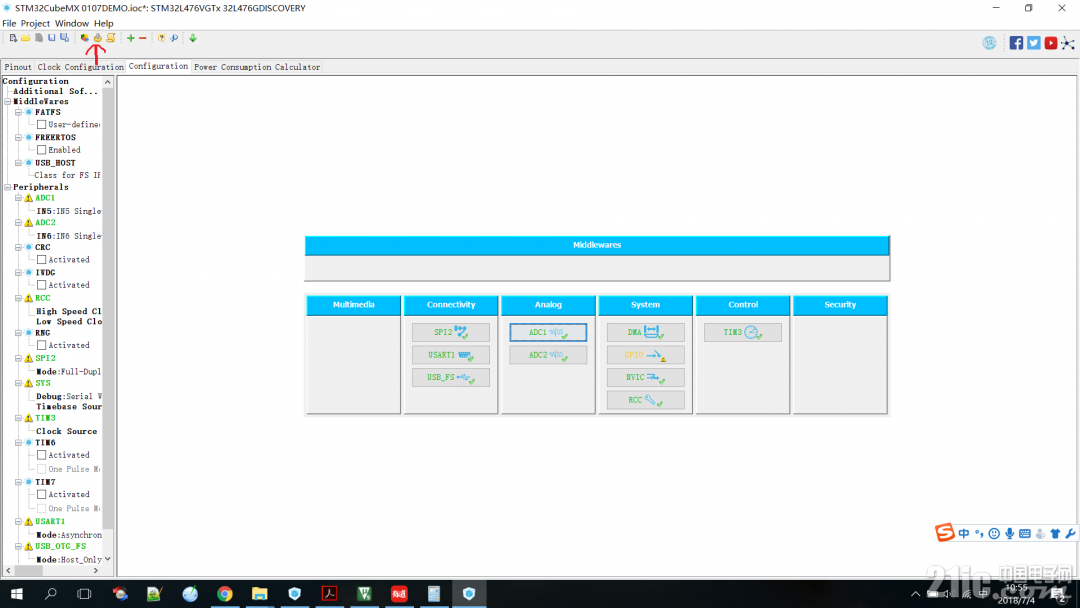

选择ADC1进入

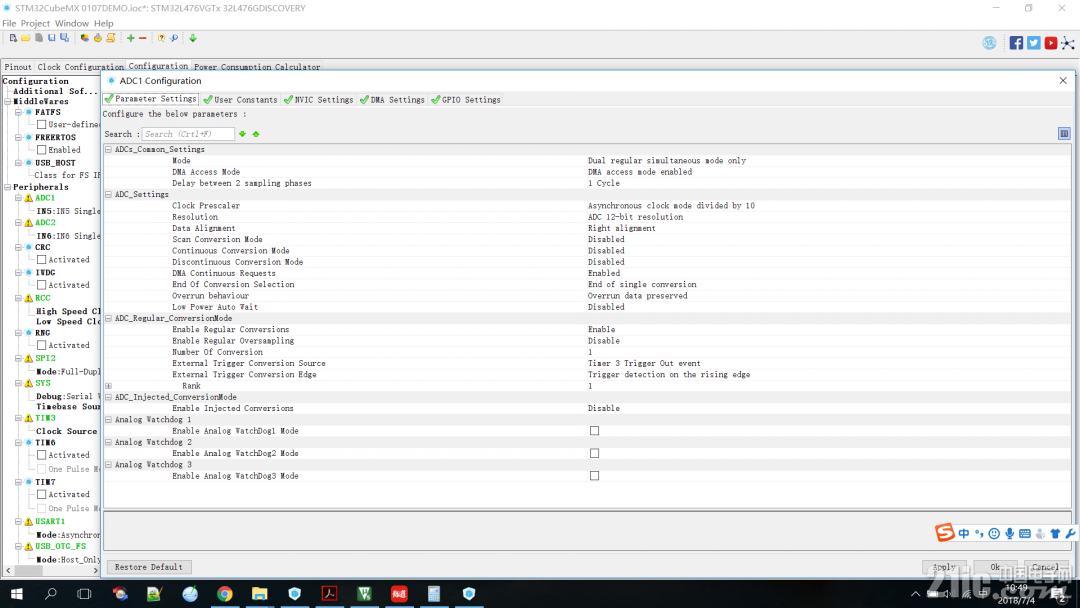

这就是ADC1的配置，
，选择ADC1配置框的DMA seting 选择ADD，模式有连续传输和不连续模式，数据大小选择，数据传输方向选择。最后要在NVIC里面使能DMA中断（半字节传输完成中断和全字节），配置好了以后就可以生成，自己选择打开软件的方式，我用的是MDK5
，
打开MDK之后，就是这样的，只是123是自己写的，分别是启动ADC，启动ADC_DMA传输，其中其二个形参是DMA传输地址，第三个参数是大小；最后是启动定时器。

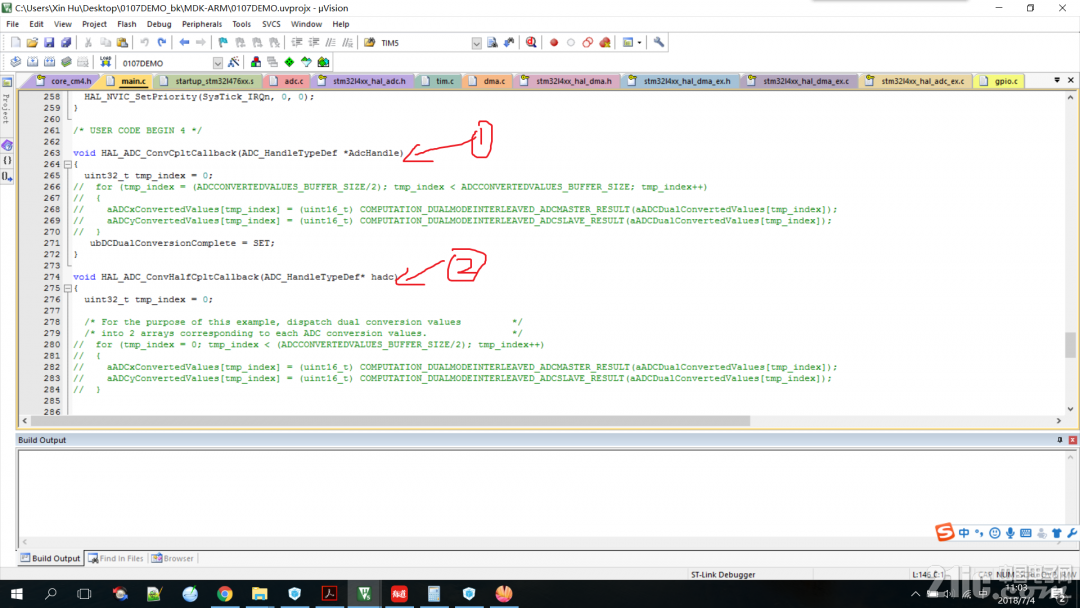

1 2 分别是全字节传输完成中断（回调？），半字节传输完成中断，DMA seting时看你是选择传输多少。以上就是简单的介绍，有啥问题可以私信问我哦，当然我也是新手，希望和大家一起共勉！
