lin3004803466|  楼主 | 2019-6-27 09:12 | 显示全部楼层 |阅读模式
1、方案名称:共阳极恒流IC,投光灯恒流IC,泛光灯恒流IC,共阳极洗墙灯恒流IC,低电压电源灯具恒流IC。 适用:智能RGBW 球泡灯 筒灯 射灯 GU10 面板灯 车灯 舞台灯 导轨灯
2、品牌:世微半导体
3、产品性能:8-100V输入,内置MOS管,输出最大电流2.3A
4、方案特色:优异的模拟调光和PWM调光功能,调光深度0-100%,

内置高精度比较器 , 开关频率不随调光面改变,内置欠压保护,过温保护,LED开短路保护,
  350kHz工作频率,内置电流采样前沿消隐电路,输出共阳,可以并联使用,独特的抖频技术,过认证容易。
5、具体应用项目:
   A 、2.4G调光调色温方案 AP5238产品资料
   B  、蓝牙、WIFI 、ZIGbee   RGBWC 调光方案
   C  、0-10V调光方案
   D  、导轨灯、舞台灯、汽车灯、景观灯,户外低压灯具方案和工业照明方案等等​

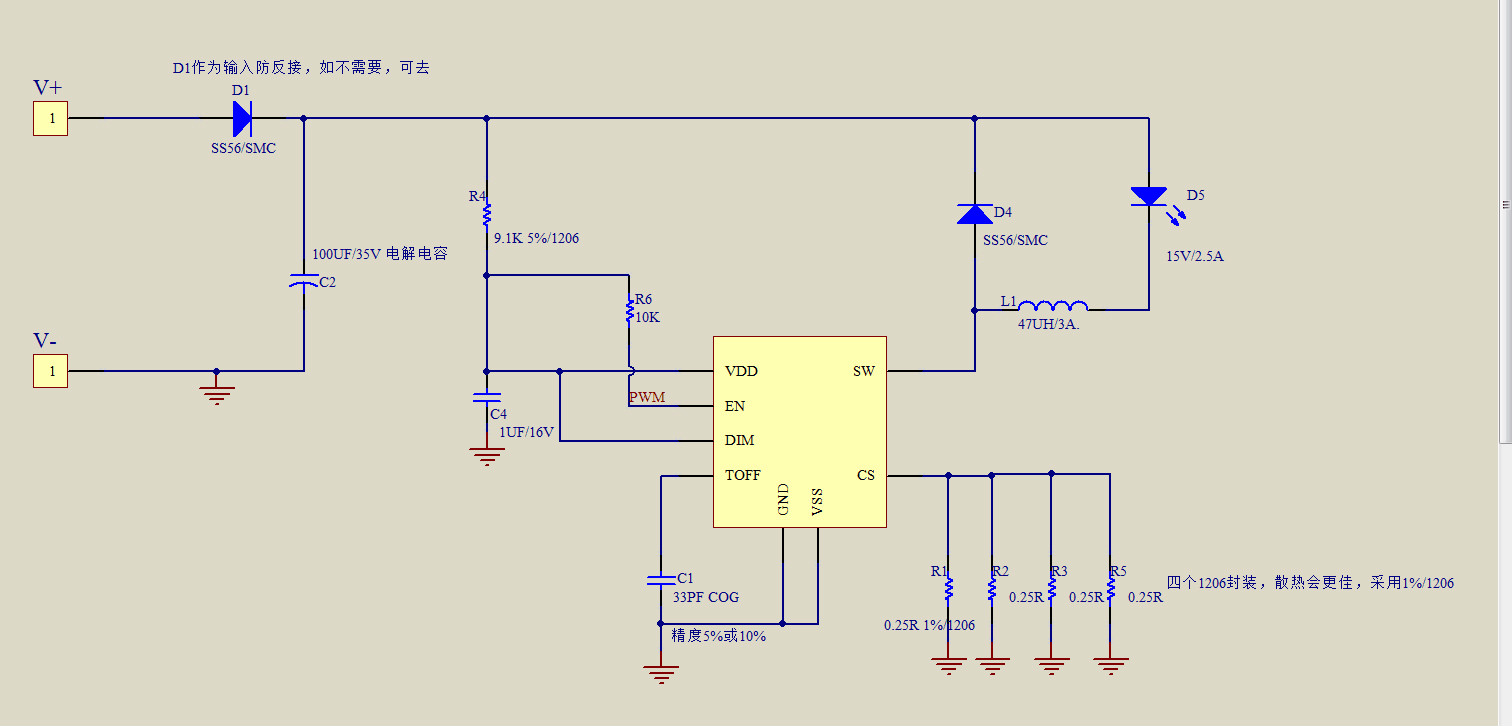

6,PWM调光原理图:

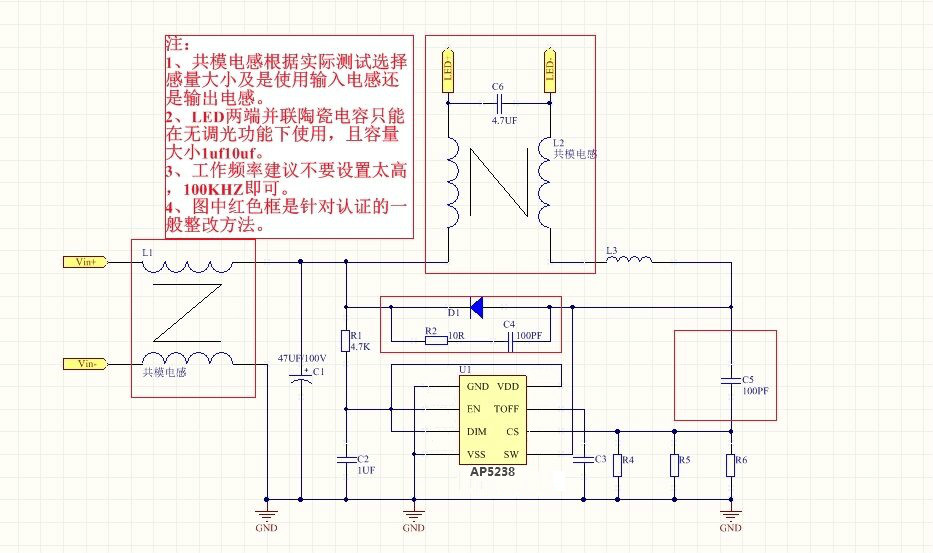

7,过认证原理图:

8,PCB画板注意:
AP5238 DC-DC恒流方案,输出电流2.3A 输出共阳 泛光灯,洗墙灯等低压灯具方案布板事项。
PCB布图,尽量把CS电阻靠近IC引脚放置,续流二极管回路尽量小。

需注意的是,芯片VDD引脚需并联一个 0.47uF以上的旁路电容,以保证电路稳定工作。
