用STC芯片制作高速三相无刷无位置传感器电机控制器

[复制链接]
634|4
手机看帖
扫描二维码
随时随地手机跟帖
cjwzjjh|  楼主 | 2020-5-22 11:23 | 显示全部楼层 |阅读模式

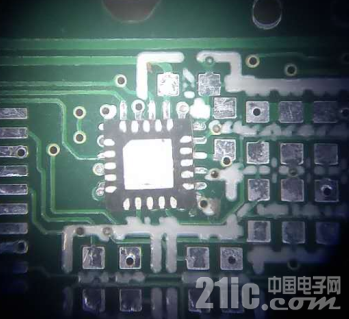

单片机可靠性好不好可以编写一段程序跑一下大功率高速三相无刷无位置传感器电机(25V/75A/3--10万转)。以下是用STC芯片做的,长期运行在非隔离六步换相法的高脉冲干扰下都没有出现运行不稳定及死机现象。下图是用STC芯片制作的整个控制系统电路板尺寸3CMX3CM包括转子位置闭环检测,转速闭环检测,空栽/负栽在PWM控制范围内+-5转,输入电压25V/电流75A。软件用汇编写支持20万转以下是电路板实物图及运行时的波形。









使用特权

评论回复

相关帖子

cjwzjjh|  楼主 | 2020-5-22 11:28 | 显示全部楼层

使用特权

评论回复
lgs3310232973| | 2020-8-3 16:06 | 显示全部楼层
哥哥,麻烦可以分享下汇编文件,学习下,谢谢。

使用特权

评论回复
jrcsh| | 2020-8-11 02:40 | 显示全部楼层
成本能作到了多少,   去除功率管后又是多少,想适配不同功率

使用特权

评论回复
hjf8001| | 2020-8-11 13:19 | 显示全部楼层
你是做电机控制器方案的么?留个联系方式  我微信15306560058
