线束是否能正常接通是整个系统能否正常工作的最基本保障,因此,线束通断测试是线束最基本的测试内容。
线束能否正常接通受很多因素的影响,无论是线束芯线的导电性能、绝缘介质的绝缘性能、线束连接器的质量、还有在线束制作过程中,安装焊接是否合理,都是影响线束通断的重要因素。
而利用线束测试仪对线束进行通断检测,则可以在早期发现线束存在的原则性故障,并及时剔除不合格的产品。
线束测试仪导通测试原理:线束导通测试总的原理就是,通过给线缆施加外加电压激励源,测量电缆系统各线束端子的电压,并结合线缆制作图纸判断各点电压,然后通过欧姆定律进行换算,最终得出准确的电阻值。
线束测试仪检测线束的正常连接及常见失效如下图所示:


  线束导通测试示意图

       在图中,矩形方框代表线束连接器,每组两个连接器各有五个连接点,不同的连接情况会产生对应的矩阵,通过此矩阵的值就可判断出发生故障的类型和故障端子了。

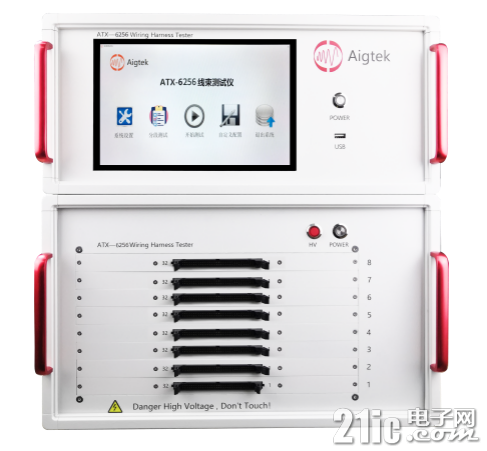

西安安泰电子ATX-3000系列线束测试仪,不但可以准确对线束进行通断测试,耐压、绝缘电阻、二线/四线制电阻、瞬断测试都能做,可以高效准确的剔除短路、断路、误配线等不合格产品,可以说是一机功能顶所有。也可数据对比分析、自动记录测试报告、智能化测试软件、大型数据库,智能MAX,液晶屏显示,故障显示一目了然。
绝缘测试检测电压DC50V-750V
耐压测试检测电压AC50V-500V
四线制电阻测试,测试精度最小0.002欧
仪器可选配件有打印机、探针、转接板、校准配件。
