《无刷直流电机控制应用——基于STM8S单片机》第七章对应...

[复制链接]
1233|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
Fannymini|  楼主 | 2015-8-8 11:14 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式
一款为STM8电机入门爱好者精心设计的板子,在有一定电机理论基础和自己有电机的情况下(建议24V-48V的电机),只需一本书《无刷直流电机控制应用——基于STM8S单片机》+一套ST-LINK V2+一块BLDC开发板便可以轻轻松松的入门。
相关参数:
CPU
出厂程序
提供的源码
调试工具
额定电压
最大功率(加散热片情况下)
STM8S903K3
有感
HALL和无HALL
STLINK
24V
350W

BLDC,直流无刷,STM8电机解决方案

自主研发,提供有HALL,和无HALL,两种方案的源代码。核心CPU:STM8S903K3T6.

性能特点(Performance characteristics):
       基于成熟产品的一个典型BLDC电机驱动方案,硬件架构成熟稳定,可以运行于有HALL传感器或无HALL模式,并配套了相应的下载调试器、演示例程、详细说明文档或书籍;特别适合用户快速学习或评估BLDC驱动应用。
       Based on a typical BLDC drive solution with mature and stable hardware design. Can run at HALL sensor mode or sensorless mode. With STLINK/V2 debugger, demo program, detail datasheet. Specially fit to start studying or evaluating BLDC control.
       主控采用STM8S903K3T6,它是ST专为电机控制而推出的,具有超高的性价比及稳定性,特别适合在家电、电动工具、电动自行车等行业大批量的应用;
       Using STM8S903K3T6 MCU which is dedicated to control motor and has super high price-performance ratio, especially to apply in household electrical appliances, electric tool, electric bicycle and so on.
       支持电压:12-48V DC;支持功率:1~350W;
       Input voltage: 12-48V CC, support power: 1~350W.
       采用分立组件自举升压驱动6路N-MOS管(75V/75A);
       Single component boost voltage drive N-MOS(75V/75A).

主要组件BOM(Major component BOM):
版本
Version
MCU
功率组件
Power components
电源及其它外围
Power supply and others
V1
STM8S903K3T6
ST75NF75
ST LM358、ST LM317,
ST 78L 05、



STM8S BLDC直流无刷电机 无HALL驱动 演示视频
STM8是ST公司新推出的超高性价比的8位单片机。
资源丰富,有10BIT A/D,16位高级电机控制定时器,十分适合在直流无刷电机控制中应用。
本方案是我们基于成熟产品上推出的一个典型BLDC电机驱动方案,硬件架构十分成熟稳定,可以运行于有HALL传感及无HALL传感方式。
购买本DEMO的均有完整的有HALL传感及无HALL传感方式的源码实例,以及有感可调速开环例程(需自己外加电位器),以及 完整电路图。
注:在加散热片的情况下,板子最大功率可支持到350W。

请参考一下这个视频:
[url=]http://v.youku.com/v_show/id_XMjQ5ODE2MDY4.html[/url]
调速视频效果请参考以下网址:
[url=]http://v.youku.com/v_show/id_XMzM1MjcyMzA4.html[/url]

视频上是运行于无HALL传感模式。完整的展示了从无传感启动到稳定运行的过程。

接口定义:

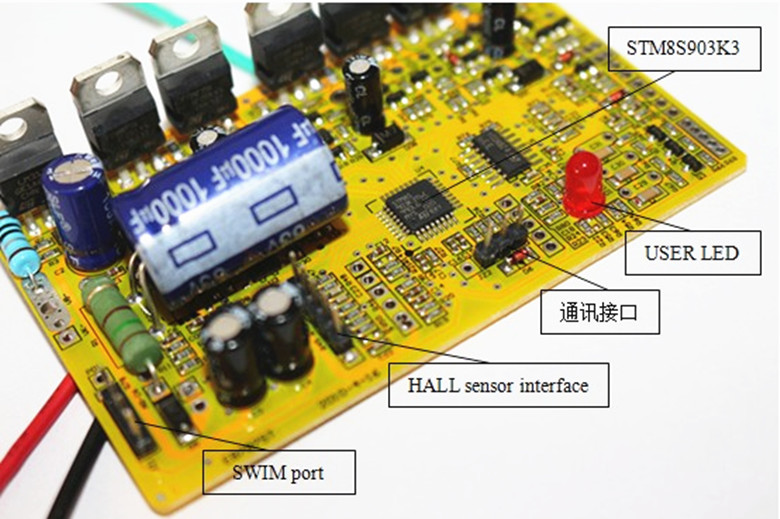

板子正面接口定义

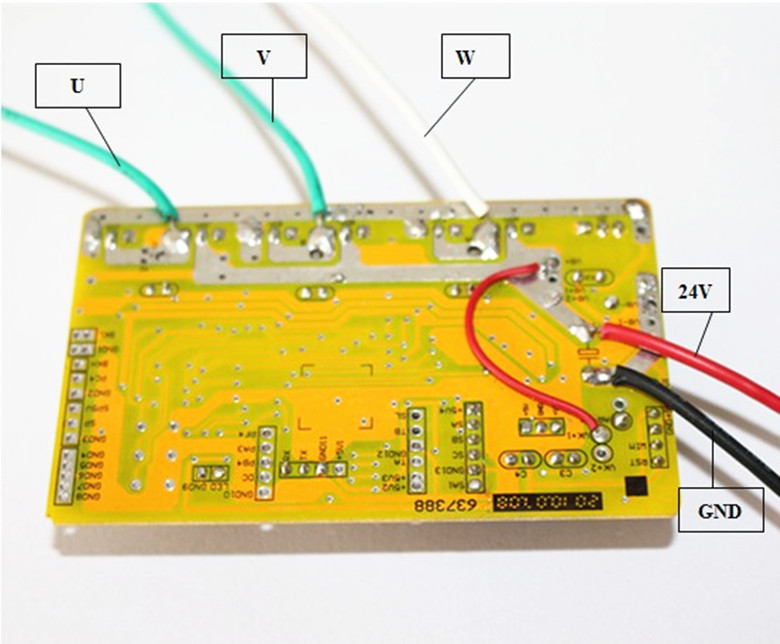

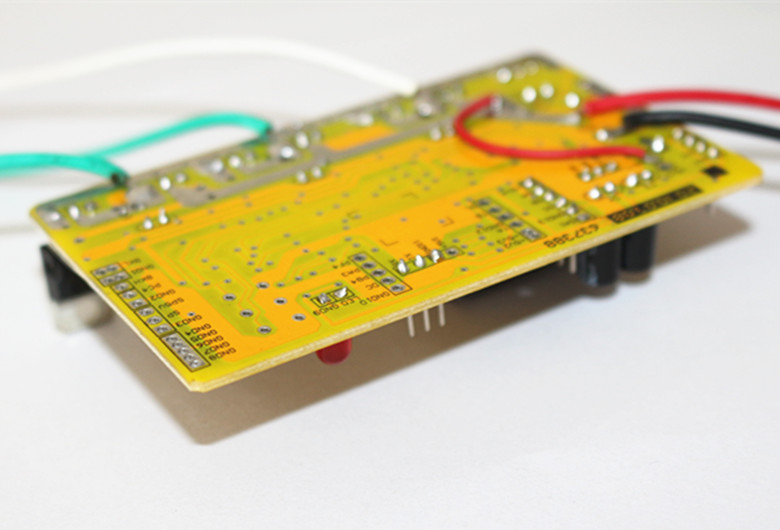

板子背面接口定义

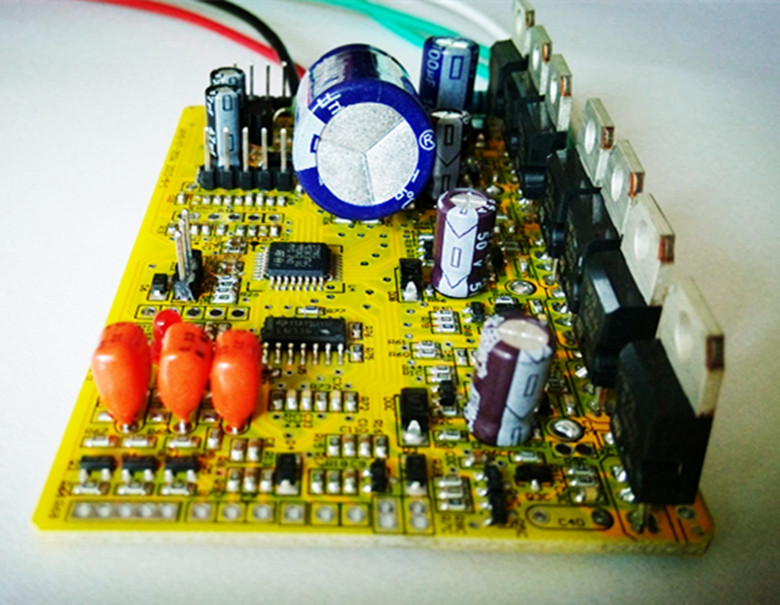

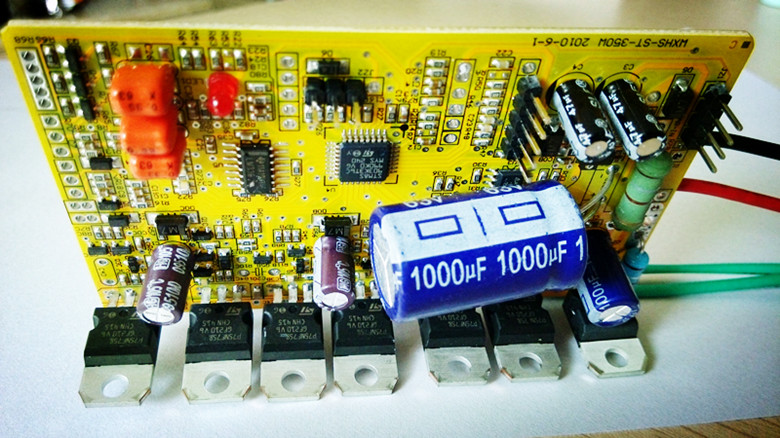

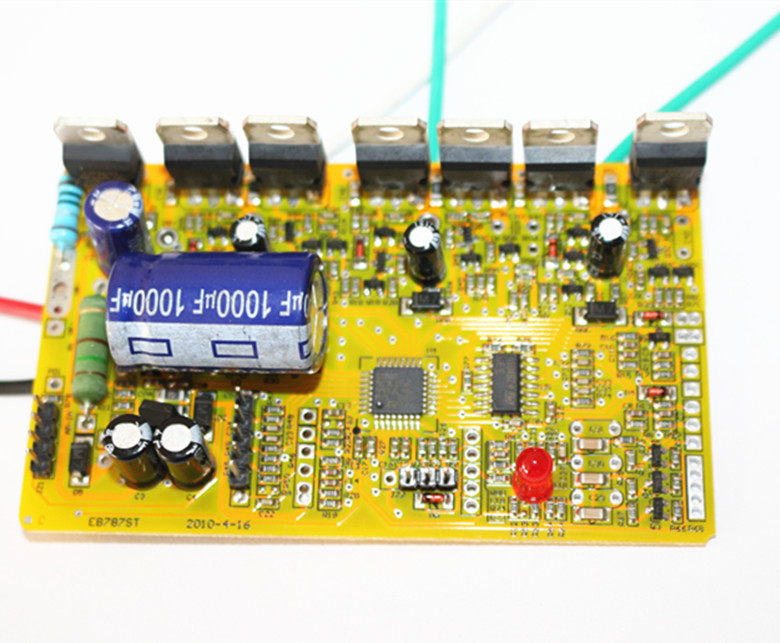

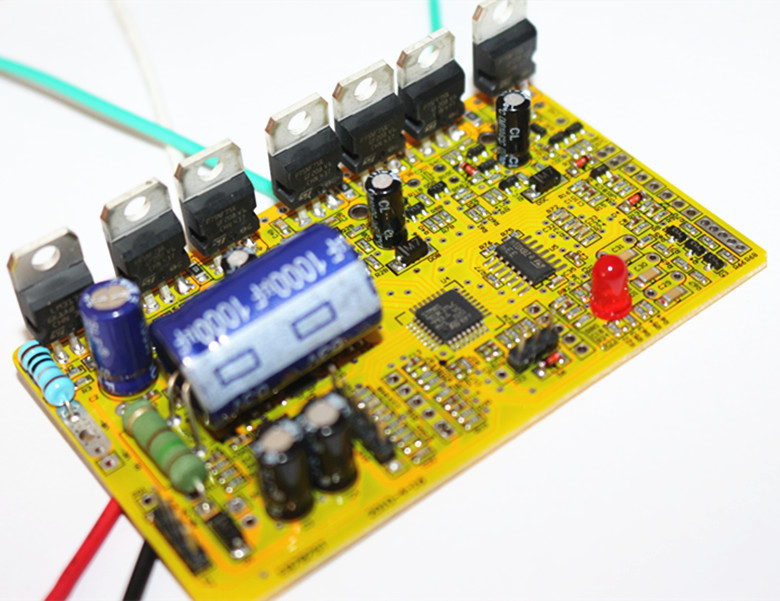

贴几张不同角度的照片供参考

正面图1


正面图2


正面图2


侧面图1


侧面图2


背面图1


背面图2

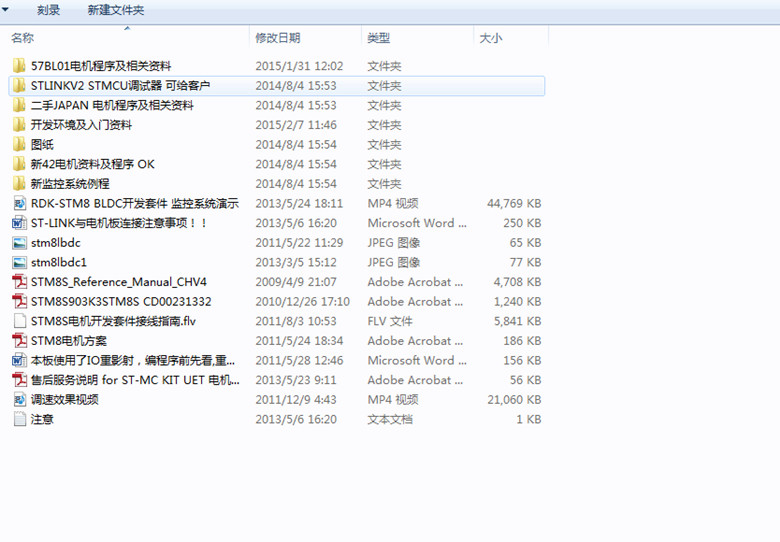

光盘资料可参考下图(温馨提示:板子光盘资料中不含监控系统的相关资料)
