条形码编码之Code128、EAN128

只看该作者 · 2015-10-10 21:08

Code128码于1981年推出，是一种长度可变、连续性的字母数字条码。与其他一维条码比较起来，相对较为复杂，支持的字元也相对较多，又有不同的编码方式可供交互运用，因此其应用弹性也较大。

Code128特性：

1、具有A、B、C三种不同的编码类型，可提供标准ASCII中128个字元的编码使用；

2、允许双向扫描；

3、可自行决定是否加上检验位；

4、条码长度可调，但包括开始位和结束位在内，不可超过232个字元；

5、同一个128码，可以由A、B、C三种不同编码规则互换，既可扩大字元选择的范围，也可缩短编码的长度。

Code128各编码方式的编码范围：

1、Code128A：标准数字和字母，控制符，特殊字符；

2、Code128B：标准数字和字母，小写字母，特殊字符；

3、Code128C/EAN128：[00]-[99]的数字对集合，共100个，即只能表示偶数位长度的数字。

Code128编码规则：开始位＋［FNC1(为EAN128码时加)］＋数据位＋检验位＋结束位

Code128检验位计算：（开始位对应的ID值＋每位数据在整个数据中的位置×每位数据对应的ID值）% 103

Code128编码表：

只看该作者 · 2015-10-10 21:09

ID	Code128A	Code128B	Code128C	BandCode	编码值
0	SP	SP	0	212222	bbsbbssbbss
1	!	!	1	222122	bbssbbsbbss
2	"	"	2	222221	bbssbbssbbs
3	#	#	3	121223	bssbssbbsss
4	$	$	4	121322	bssbsssbbss
5	%	%	5	131222	bsssbssbbss
6	&	&	6	122213	bssbbssbsss
7	'	'	7	122312	bssbbsssbss
8	(	(	8	132212	bsssbbssbss
9	)	)	9	221213	bbssbssbsss
10	*	*	10	221312	bbssbsssbss
11	+	+	11	231212	bbsssbssbss
12	,	,	12	112232	bsbbssbbbss
13	-	-	13	122132	bssbbsbbbss
14	.	.	14	122231	bssbbssbbbs
15	/	/	15	113222	bsbbbssbbss
16	0	0	16	123122	bssbbbsbbss
17	1	1	17	123221	bssbbbssbbs
18	2	2	18	223211	bbssbbbssbs
19	3	3	19	221132	bbssbsbbbss
20	4	4	20	221231	bbssbssbbbs
21	5	5	21	213212	bbsbbbssbss
22	6	6	22	223112	bbssbbbsbss
23	7	7	23	312131	bbbsbbsbbbs
24	8	8	24	311222	bbbsbssbbss
25	9	9	25	321122	bbbssbsbbss
26	:	:	26	321221	bbbssbssbbs
27	;	;	27	312212	bbbsbbssbss
28	<	<	28	322112	bbbssbbsbss
29	=	=	29	322211	bbbssbbssbs
30	>	>	30	212123	bbsbbsbbsss
31	?	?	31	212321	bbsbbsssbbs
32	@	@	32	232121	bbsssbbsbbs
33	A	A	33	111323	bsbsssbbsss
34	B	B	34	131123	bsssbsbbsss
35	C	C	35	131321	bsssbsssbbs
36	D	D	36	112313	bsbbsssbsss
37	E	E	37	132113	bsssbbsbsss
38	F	F	38	132311	bsssbbsssbs
39	G	G	39	211313	bbsbsssbsss
40	H	H	40	231113	bbsssbsbsss
41	I	I	41	231311	bbsssbsssbs
42	J	J	42	112133	bsbbsbbbsss
43	K	K	43	112331	bsbbsssbbbs
44	L	L	44	132131	bsssbbsbbbs
45	M	M	45	113123	bsbbbsbbsss
46	N	N	46	113321	bsbbbsssbbs
47	O	O	47	133121	bsssbbbsbbs
48	P	P	48	313121	bbbsbbbsbbs
49	Q	Q	49	211331	bbsbsssbbbs
50	R	R	50	231131	bbsssbsbbbs
51	S	S	51	213113	bbsbbbsbsss
52	T	T	52	213311	bbsbbbsssbs
53	U	U	53	213131	bbsbbbsbbbs
54	V	V	54	311123	bbbsbsbbsss
55	W	W	55	311321	bbbsbsssbbs
56	X	X	56	331121	bbbsssbsbbs
57	Y	Y	57	312113	bbbsbbsbsss
58	Z	Z	58	312311	bbbsbbsssbs
59	[	[	59	332111	bbbsssbbsbs
60	\	\	60	314111	bbbsbbbbsbs
61	]	]	61	221411	bbssbssssbs
62	^	^	62	431111	bbbbsssbsbs
63	_	_	63	111224	bsbssbbssss
64	NUL	`	64	111422	bsbssssbbss
65	SOH	a	65	121124	bssbsbbssss
66	STX	b	66	121421	bssbssssbbs
67	ETX	c	67	141122	bssssbsbbss
68	EOT	d	68	141221	bssssbssbbs
69	ENQ	e	69	112214	bsbbssbssss
70	ACK	f	70	112412	bsbbssssbss
71	BEL	g	71	122114	bssbbsbssss
72	BS	h	72	122411	bssbbssssbs
73	HT	i	73	142112	bssssbbsbss
74	LF	j	74	142211	bssssbbssbs
75	VT	k	75	241211	bbssssbssbs
76	FF	I	76	221114	bbssbsbssss
77	CR	m	77	413111	bbbbsbbbsbs
78	SO	n	78	241112	bbssssbsbss
79	SI	o	79	134111	bsssbbbbsbs
80	DLE	p	80	111242	bsbssbbbbss
81	DC1	q	81	121142	bssbsbbbbss
82	DC2	r	82	121241	bssbssbbbbs
83	DC3	s	83	114212	bsbbbbssbss
84	DC4	t	84	124112	bssbbbbsbss
85	NAK	u	85	124211	bssbbbbssbs
86	SYN	v	86	411212	bbbbsbssbss
87	ETB	w	87	421112	bbbbssbsbss
88	CAN	x	88	421211	bbbbssbssbs
89	EM	y	89	212141	bbsbbsbbbbs
90	SUB	z	90	214121	bbsbbbbsbbs
91	ESC	{	91	412121	bbbbsbbsbbs
92	FS	\|	92	111143	bsbsbbbbsss
93	GS	}	93	111341	bsbsssbbbbs
94	RS	~	94	131141	bsssbsbbbbs
95	US	DEL	95	114113	bsbbbbsbsss
96	FNC3	FNC3	96	114311	bsbbbbsssbs
97	FNC2	FNC2	97	411113	bbbbsbsbsss
98	SHIFT	SHIFT	98	411311	bbbbsbsssbs
99	CODEC	CODEC	99	113141	bsbbbsbbbbs
100	CODEB	FNC4	CODEB	114131	bsbbbbsbbbs
101	FNC4	CODEA	CODEA	311141	bbbsbsbbbbs
102	FNC1	FNC1	FNC1	411131	bbbbsbsbbbs
103	StartA	StartA	StartA	211412	bbsbssssbss
104	StartB	StartB	StartB	211214	bbsbssbssss
105	StartC	StartC	StartC	211232	bbsbssbbbss
106	Stop	Stop	Stop	2331112	bbsssbbbsbsbb

只看该作者 · 2015-10-10 21:09

Code128编码示例：以 95270078 为例

Code128A，开始位对应的ID为103，第1位数据9对应的ID为25，第2位数据5对应的ID为21，依此类推，可以计算检验位 = (103 + 1*25 + 2*21 + 3*18 + 4*23 + 5*16 + 6*16 + 7*23 + 8*24) % 103 = 21，即检验位的ID为21。

对照编码表，95270078 编码表示为：开始位StartA（bbsbssssbss）＋数据位［9（bbbssbsbbss）＋  5（bbsbbbssbss）＋ 2（bbssbbbssbs）＋ 7（bbbsbbsbbbs）＋  0（bssbbbsbbss）＋ 0（bssbbbsbbss）＋  7（bbbsbbsbbbs）＋ 8（bbbsbssbbss）］＋  检验位21（bbsbbbssbss）＋  结束位Stop（bbsssbbbsbsbb），即：bbsbssssbssbbbssbsbbssbbsbbbssbssbbssbbbssbsbbbsbbsbbbsbssbbbsbbssbssbbbsbbssbbbsbbsbbbsbbbsbssbbssbbsbbbssbssbbsssbbbsbsbb。若要打印，只需将b用黑色线标出，s用白色线标出，一个简单的条形码生成程序就完成了！

128B 与128A类似，128C只能对长度为偶数的数字串编码，每两个数字为一位，所以输出的信息压缩了一半，打印的条形码因此也就较短。接上例，第1位数据 95对应ID为95，第2位数据27对应ID为27，第3位数据00对应ID为0，第4位数据78对应ID为78，所以检验位 = (105 + 1*95 + 2*27 + 3*0 + 4*78) % 103 = 51

EAN128与Code128C相同，只是在开始位后加多一个控制位FNC1（ID为102），同时将FNC1做为第1位数据加入到检验位的计算。

各种方式的编码结果罗列如下：

编码方式    开始位    FNC1    数据位    检验位    结束位    编码结果
Code128A    StartA    无    9 + 5 + 2 + 7 + 0 + 0 + 7 + 8    (103 + 1*25 + 2*21 + 3*18 + 4*23 + 5*16 + 6*16 + 7*23 + 8*24) % 103 = 21    Stop    bbsbssssbssbbbssbsbbssbbsbbbssbssbbssbbbssbsbbbsbbsbbbsbssbbbsbbssbssbbbsbbssbbbsbbsbbbsbbbsbssbbssbbsbbbssbssbbsssbbbsbsbb
Code128B    StartB    无    9 + 5 + 2 + 7 + 0 + 0 + 7 + 8    (104 + 1*25 + 2*21 + 3*18 + 4*23 + 5*16 + 6*16 + 7*23 + 8*24) % 103 = 22    Stop    bbsbssbssssbbbssbsbbssbbsbbbssbssbbssbbbssbsbbbsbbsbbbsbssbbbsbbssbssbbbsbbssbbbsbbsbbbsbbbsbssbbssbbssbbbsbssbbsssbbbsbsbb
Code128C    StartC    无    95 + 27 + 00 + 78    (105 + 1*95 + 2*27 + 3*0 + 4*78) % 103 = 51    Stop    bbsbssbbbssbsbbbbsbsssbbbsbbssbssbbsbbssbbssbbssssbsbssbbsbbbsbsssbbsssbbbsbsbb
EAN128    StartC    FNC1    95 + 27 + 00 + 78

只看该作者 · 2015-10-10 21:10

Code 128 條碼

Code 128 編碼方式是屬於比較複雜的一種條碼，應用起來比較有彈性，在1981年開始流行起來。

Code 128 條碼主要特性有:

1.有A,B,C三種不同的編碼型態，可以提供128個標準的ASCII code字元.

包括: 0~9的數字，英文大小寫，各種特殊符號，以及控制碼。

2.有一檢查碼，可自由決定是否要列印。

3.在可藉由A、B、C三種不同編碼型態交叉使用，以縮短條碼的長度。

4.可允許由左至右，或由右至左，雙向掃瞄。

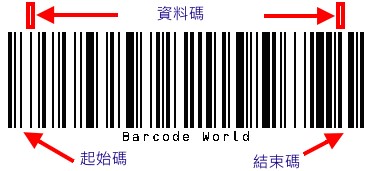

Code 128 條碼基本結構

圖一

Code 128 條碼內容主要有四個部份:

1.起始碼 (start code)

2.資料碼 (data code)

3.結束碼 (end code)

4.檢查碼 (check code)：可有可無

Code 128 條碼字元編碼方式

Code 128 每一字元條碼結構由3條Bar及3條Space所組成．又細分為11等分,組成不同粗細比。字元最粗的線條最高可達最細的4倍。

例如:起始碼Code A

11010000100 條碼裡頭space最粗是最細線條的4倍

再舉個例子,我們以B型態中的特殊符號'/'說明

10111001100 最粗的bar是最細bar的3倍

起始碼與結束碼編碼方式

Code 128 條碼有A、B、C三種不同型態編碼的字元表，要選擇哪一種字元表取決於特殊控制碼Code A，Code B與Code C。

起始碼也有三種編碼型態：Code A，Code B，Code C

當起始碼為Code A時，後面的條碼資料則選擇A型態字元表編碼邏輯。

而起始碼為Code B時，後面的條碼資料則選擇B型態字元表編碼邏輯。

若全部為數字時可選擇Code C型態字元表編碼邏輯，以縮短條碼的列印長度。

每一類型的字元表內也有Code A，Code B，Code C，但條碼編碼邏輯與起始碼不同，請參閱【Code 128 條碼字元表】

接下來我們看三種起始碼的條碼編碼方式

Code A條碼資料為11010000100，條碼圖案為

，相對值為103。

Code B條碼資料為11010010000，條碼圖案為

，相對值為104。

Code C條碼資料為11010011100，條碼圖案為

，相對值為105。

結束碼編碼方式

A,B,C三種不同型態編碼方式，結束碼均固定為1100011101011，條碼圖案為

，相對值為106。

Code 128 條碼三種字元表型態編碼差異說明

1.A 型態字元表，支援的資料碼包含：標準ASCII=0 ~ ASCII=95等字元及控制碼部份，以及7個Code 128 條碼專屬字元，共計103個字元,請參閱code 128 條碼字元表中的A型態。(ASCII=0~31為控制碼，ASCII=32~95為可見字元。)

2.B型態字元表包含：標準ASCII=32 ~ ASCII=127等字元，以及7個Code 128 條碼專屬字元，共計103個字元，請參閱code 128 條碼字元表中的B型態。

3.C型態字元表主要支援數字00~99的編碼使用，若使用長數字的資料時，可以用C型態編碼，可縮短條碼列印的長度。數字00~99加上3個特殊控制字元，總共103個字元。

特殊控制字元說明

1.Code A：表示後面的字元編碼型態要使用A table。

2.Code B：表示後面的字元編碼型態要使用B table。

3.Code C：表示後面的字元編碼型態要使用C table。

4.Shift：等於Shift鍵的作用。

5.FNC 1：等於F1鍵的作用。

6.FNC 2：等於F2鍵的作用。

7.FNC 3：等於F3鍵的作用。

8.FNC 3：等於F4鍵的作用。

Code 128 條碼應用實例說明

1.Code C型態應用時機

我們舉以下例子，如果資料內如為數字0123456789，使用Code A及Code C條碼列印長度的差異，Code C條碼列印出來的長度較短。

Code A型態時的編碼如下圖

Code C型態時的編碼如下圖

2.Code A及Code C型態混合應用時機

前面4個字元ABCB使用A table編碼，所以起始碼以Code A開始，然後在數字0123456789之前加上Code C特殊控制碼，則後面的數字會轉換成C table編碼，如此就可以縮短條碼列印的長度。

Code 128 條碼檢查碼的計算方式

我們以起始碼Code B編碼的Andy’s條碼來說明

步驟一.計算出S值

S=103+(d1*1)+(d2*2)+ (d3*3)+ (d4*4)+ …

d1：表示資料第1個字元

因為起始碼為Code B，所以字元相對值使用B table。

則S=103+(33*1)+(78*2)+(68*3)+(89*4)+(7*5)+(83*6)=103+33+156+204+356+35+498=1385

步驟二.將S值除以103，取其餘數M值。

1385/103=13…46 ?取餘數M=46

步驟三.將M值46代入B table找到相對值的字元為N，即檢查碼為N。

提醒:

若資料碼裡有Code A，Code B，Code C型態轉換，檢查碼代入的依據均以起始碼相對應的字元組型態為主。

只看该作者 · 2015-10-10 21:11

复制

起始符(Unicode=00CC):ì



终止符(Unicode=00CE):Î



value95(Unicode=00C3):Ã



value96(Unicode=00C4):Ä



value97(Unicode=00C5):Å



value98(Unicode=00C6):Æ



value99(Unicode=00C7):Ç



value100(Unicode=00C8):è



value101(Unicode=00C9):é



value102(Unicode=00CA):ê

只看该作者 · 2015-10-11 16:28

这个条形码和二维码的识别的原理是什么样的啊？扫描完需要联网吗
