【STM32F469I试用】+stm32f469 DISCOVERY 硬件篇介绍

1万 · 2015-12-28 13:51

一.MCU内部资源
MCU的型号为stm32f469NIH6，TFBGA216封装，32位硬件浮点处理单元cortex M4,
最高时钟180M Hz,数据处理速度225DMIPS,可以看出来芯片的数据处理功能很强大的！
2MB字节程序存储器，384+4K字节sram,内部USB OTG 和主/从机功能,以太网，
FMC外部总线扩展接口，可以扩展sram,sdram,nor/nand flash, 数码相机接口，
硬件TFT-LCD&MIPI DSI接口。
24通道12bit ADC,采样速率2.4MSPS到7.2MSPS，比F1系列提高不少；
2通道12bit DAC;
16通道DMA,提高数据传输访问速度；
17个TIMERS,可以实现定时，计数，捕获，PWM等；
161个I/O口，带中断功能！非常多；
21个通信接口，3个I2C,8个UART,6个spi(包括2个I2S),两个CAN，1个SAI,还有一个SDIO
接口。
所以说芯片内部硬件资源非常丰富的！非常适合消费类、工业、物联领域应用的。

1万 · 2015-12-28 13:54

二.板子资源和功能以及原理图的介绍

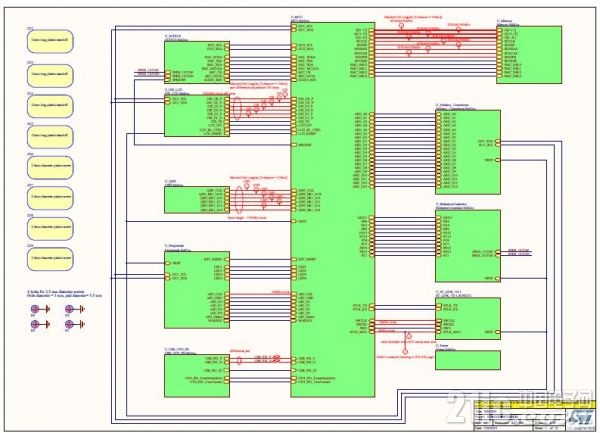

主要的功能框图如下:

原理图可以从官方网站下载，也可以在我的另外一个帖子下载。
https://bbs.21ic.com/icview-1240270-1-1.html
1.主MCU部分，很重要的,各种输入输出信号都要和这里联系的！
2.电源管理，各种低压差电源芯片，给芯片提供不同的电压。
3.SDRAM电路，32位并行数据，容量16M字节，高速读取需要在pcb设计的时候注意数据信号等长处理！
4. QSPI FLASH存储器电路，容量16M字节，掉电后数据不会丢失的， QSPI 比传统的 SPI 传输速度更快的。
5. USB OTG/FS电路，可以读写U盘，功能强大！
6.语音采集和播放电路，和传统的驻极体话筒不一样，使用最先进的MEMs传感器技术采集声音的！播放格式还不支持mp3，
支持wav格式。
7. 4英寸的WVGA TFT LCD屏，采用MIPI-DSI接口以及电容触摸电路，人机界面功能很完美。
8. SD卡电路，指示灯，按键以及外围扩展接口。
9. ST-LINK开发工具，无论NUCLEO板子还是DISCOVERY板子都集成了，方便在线仿真调试！

1万 · 2015-12-28 13:58

三. 使用经验体会和问题
1.板子出厂默认需要连接电脑安装驱动后板子才能运行的，大家可以把板子上的SB16焊点短接后，不用连接电脑上电
就可以运行程序了。注意需要用质量好的电源！
2.听音乐和录音。需要购买智能手机用的 mini优盘线，连上耳机，插上优盘，按照屏幕提示操作就可以听了，目前支持wav格式；
另外也可以录音，语音数据存储在优盘里。效果如下：
