【试用】+第一次玩这个GD32开发板

只看该作者 · 2016-4-5 17:09

本帖最后由玛尼玛尼哄于 2016-4-7 14:26 编辑

第一次玩，就难免有些陌生，如果还是按照其他开发板的套路肯定有点行不通，但是，我可以先试试。

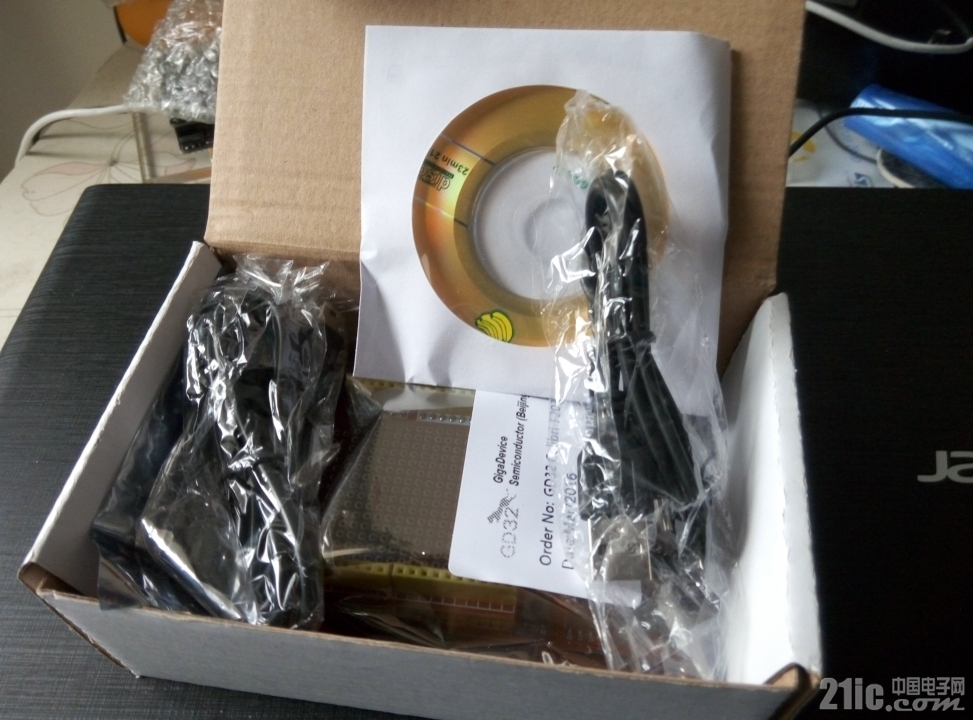

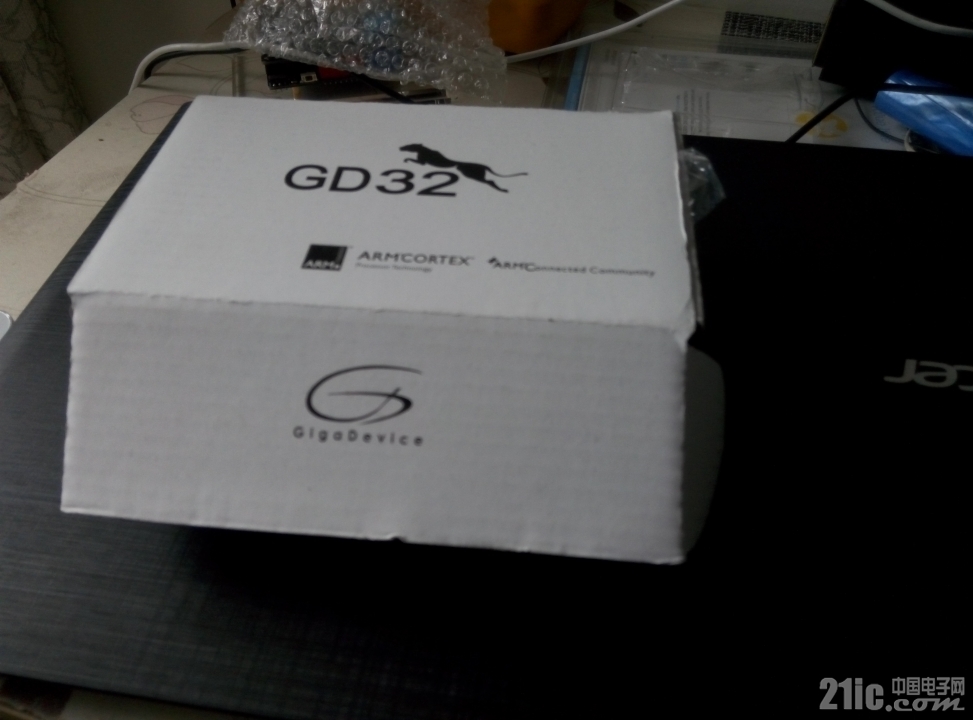

先给大家看看我收到的板子是都有什么吧。

这个开发板比较奇特，都是送两根USB数据线的。至于为何这样做，至今不知道，先慢慢来，后面肯定用得到。

找人帮我复制了资料欢迎下载

GD32 Colibri-F207ZE-开发板实验手册.pdf (2.41 MB)

GD32 Colibri-F207ZE-开发板硬件手册.pdf (977.81 KB)

只看该作者 · 2016-4-5 17:18

GD32F207ZET6微控制器特性：

基于ARM Cortex-M3处理器，主频120MHz，集成512KB Flash、128KB SRAM
通用定时器*10、Adv. TM*2、Basic TM*2、系统时钟*1、看门狗*2、RTC*1
USART*4、UART*2、I2C*3、SPI*3、I2S*2、SDIO*1、CAN2.0B*2、USB2.0 OTG FS*1、以太网MAC*1
TFT-LCD*1、数字摄像头接口*1、Crypro/Hash*1、EXMC/SDRAM*1
ADC*3、DAC*2、最多支持114IO扩展

根据兆易官方提供的资料，目前GD32F2系列微控制器多达27款产品，并保持了与GD32现有产品在软件和引脚封装方面的完美兼容，事实上，兆易同一个系列的产品基本功能都保持一致，只是在Flash、SRAM以及外设接口的数量上有所增减。

GD32F2系列的微控制器同样支持兆易特有的专利技术——内核访问闪存高速零等待技术，这使得处理器访问Flash的速度能达到最快，不需要等待时间，大大增强了代码的执行效率；同时GD32F2系列微控制器都具有3种省电模式：睡眠模式、深度睡眠模式以及待机模式，支持2.6V~3.3V供电，部分IO还可以承受5V电平，防止在不当的操作条件下意外损坏芯片。

我们看到的板载的GD32F207ZET6微控制器在GD32F2系列之中属于中端的配置，512KB FLASH、128KB SRAM、LCD接口、数字摄像头接口、以太网MAC接口、USB OTG接口等，功能非常的丰富，另外最大可支持114个IO口的扩展，用户可以通过GD32 Colibri-F207ZE开发板引出的IO口排针座高度灵活DIY。超强的性能、丰富的功能，使GD32F2系列微控制器在众多场合都有非常广阔的应用前景，如工业控制、人机交互界面、警报系统、GPS、游戏等领域。

上电使用

由于是工程样板的缘故，笔者拿到手上的时候也就只有GD32 Colibri-F207ZE光板一块，携带非常方便，使用起来同样如此。在正式使用前，我们首先需要了解几点：

板卡自带两个miniUSB接口，一个用于串口功能、一个用于GD-LINK调试器，两个接口都可以提供板卡供电
官方提供的GD32 Colibri-F207ZE开发板例程资源是基于KEIL5.0版本以上的IDE
兆易创新的微控制器软件包是在MDK-KEIL的官网列表中找不到的，这个由兆易创新提供（FLM配置文件可以用GD32F107代替）
用于串口、下载调试功能的GDLINK CMSIS-DAP CDC驱动由兆易创新提供

基本了解了GD32 Colibri-F207ZE的开发环境后，我们实际来上电体验一番，通过miniUSB线将板卡与电脑连接，如下图所示，先连接板卡的UBS转串口功能的miniUSB接口，上电后可以看到板卡运行初始的内置LED程序。

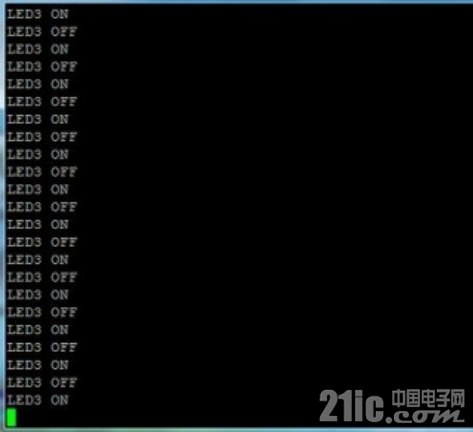

只看该作者 · 2016-4-5 17:23

据说上面那个就是GD-LINK。

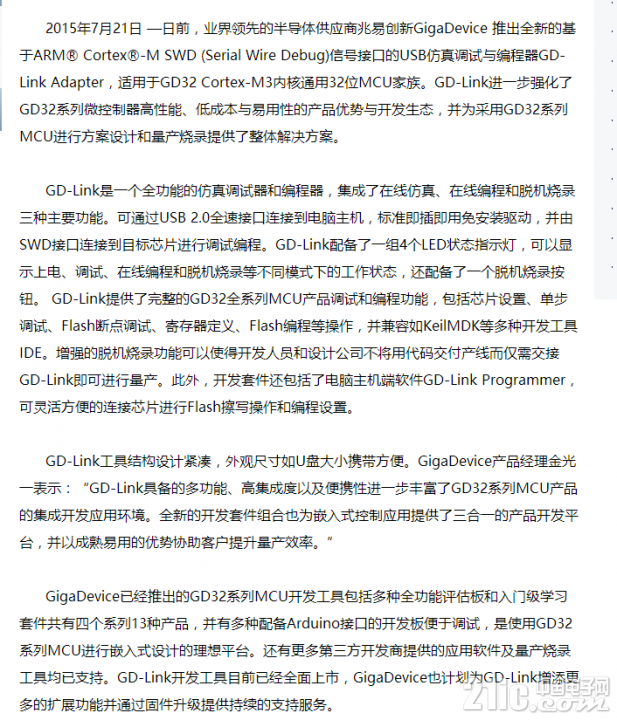

我去了GD的官方网站，竟然不让复制内容，我实在搞不懂，你们的网站又没有什么秘密，干嘛复制几句话都不让，你们网站关于开发板和支持的什么资料都没有，连个新闻竟然都不可以复制，真是服了you。

只看该作者 · 2016-4-5 17:26

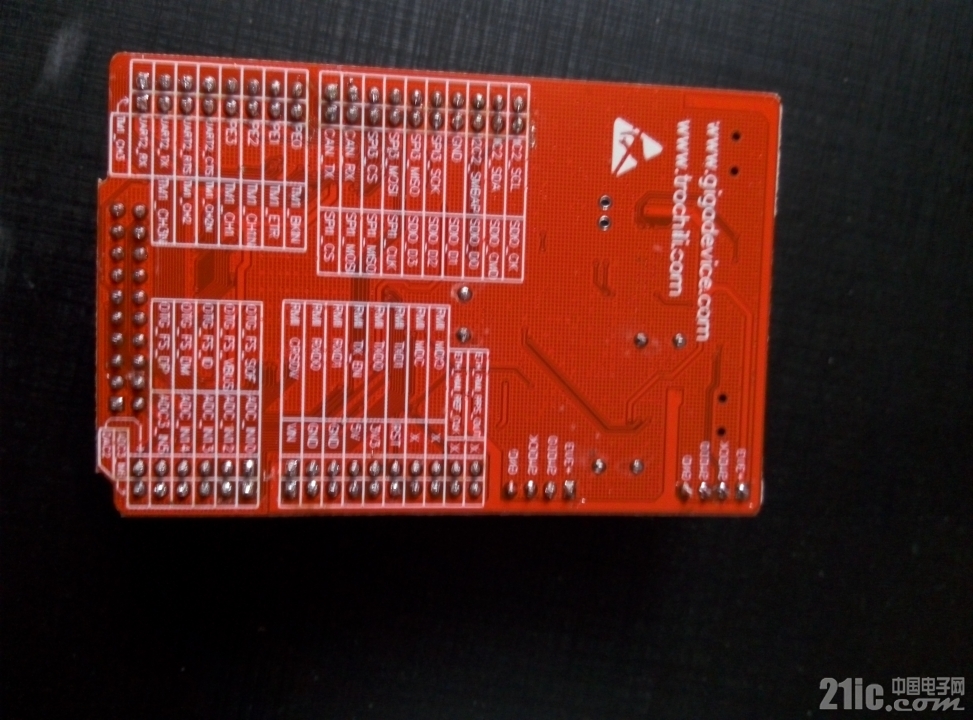

开发板背面提供了两个网址，一个是他们官网，一个是什么，不清楚。
trochili.com
百度了，一下，说了一个系统。
trochili RTOS是一个全新的适用于嵌入式领域的实时内核，它完全由C语言开发，支持多任务、多优先级、抢占式调度。
trochili RTOS的含义，取蜂鸟之意，意味着体积小巧、动作灵敏。
trochili RTOS目前处于测试阶段，现在发布运行在 stm32 处理器上的第一个测试版本。

只看该作者 · 2016-4-5 17:28

http://www.trochili.com/
我试着打开这个网站，什么都没有，不知道是不是已经流产了。
希望不靠谱的东西不要往开发板上印刷啊。。。切记。

只看该作者 · 2016-4-5 17:29

去官网没有找到开发板的资源，应该只能在光盘里找了，无奈我目前笔记本不带光驱，等我找找看谁有带光驱的电脑，帮我复制出来，现在新买的电脑好多不带光驱了。

只看该作者 · 2016-4-5 17:31

复制

/**

  ******************************************************************************

  * [url=home.php?mod=space&uid=288409]@file[/url]    GPIO/Runing_Led/main.c

  * [url=home.php?mod=space&uid=187600]@author[/url]  MCU SD

  * [url=home.php?mod=space&uid=895143]@version[/url] V1.0.0

  * [url=home.php?mod=space&uid=212281]@date[/url]    15-Jul-2015

  * [url=home.php?mod=space&uid=247401]@brief[/url]   The main function file

  ******************************************************************************

  */



/* Includes ------------------------------------------------------------------*/

#include "gd32f20x.h"

#include <stdio.h>

#include "systick.h"



/* Private functions ---------------------------------------------------------*/

#define LED1(a) if (a)  \

                    GPIO_SetBits(GPIOC,GPIO_PIN_6);\

                    else    \

                    GPIO_ResetBits(GPIOC,GPIO_PIN_6)



#define LED2(a) if (a)  \

                    GPIO_SetBits(GPIOC,GPIO_PIN_7);\

                    else    \

                    GPIO_ResetBits(GPIOC,GPIO_PIN_7)



#define LED3(a) if (a)  \

                    GPIO_SetBits(GPIOC,GPIO_PIN_8);\

                    else    \

                    GPIO_ResetBits(GPIOC,GPIO_PIN_8)



#define LED4(a) if (a)  \

                    GPIO_SetBits(GPIOC,GPIO_PIN_9);\

                    else    \

                    GPIO_ResetBits(GPIOC,GPIO_PIN_9)



/* Private variables ---------------------------------------------------------*/

static vu32 TimingDelay = 0;



/* Private functions ---------------------------------------------------------*/

void GPIO_Configuration(void);

/**

  * @brief  Configure the GPIO ports

  * @param  None

  * @retval None

  */

void GPIO_Configuration(void)

{

    GPIO_InitPara GPIO_InitStructure;

    RCC_APB2PeriphClock_Enable(RCC_APB2PERIPH_GPIOC,ENABLE);



    GPIO_InitStructure.GPIO_Pin = GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9;

    GPIO_InitStructure.GPIO_Mode = GPIO_MODE_OUT_PP;

    GPIO_InitStructure.GPIO_Speed = GPIO_SPEED_50MHZ;

    GPIO_Init(GPIOC,&GPIO_InitStructure);



}



/**

  * @brief  Main program

  * @param  None

  * @retval None

  */

int main(void)

{

    GPIO_Configuration();

    SysTick_Configuration();



    while (1)

    {

        LED1(1);

        LED2(1);

        LED3(1);

        LED4(1);

        Delay_1ms(1000);



        LED1(0);

        LED2(0);

        LED3(0);

        LED4(0);

        Delay_1ms(1000);



        LED1(1);

        LED4(0);

        Delay_1ms(1000);



        LED2(1);

        LED1(0);

        Delay_1ms(1000);



        LED3(1);

        LED2(0);

        Delay_1ms(1000);



        LED4(1);

        LED3(0);

        Delay_1ms(1000);

    }

}



/******************* (C) COPYRIGHT 2015 GIGADEVICE *****END OF FILE****/
