Nu-LB-M451学习板 M4内核 72MHz DSP 集成学习板

1万 · 2016-9-12 10:16

【nuvoton新唐ARM Cortex-M单片机】Nu-LB-M451学习板M4内核 72MHz DSP 集成学习板

型号：Nu-LB-M451
内核架构：ARM Cortex®-M4
产品简介：
Nu-LB-M451是基于NuMicro® M451 系列设计的学习板，学习板集成丰富的应用电路，超乎想象的丰富接口包含如SPI flash, I²C EEPROM, SPI LCD彩屏, WAU8822音频译码器, CAN驱动器, RS485驱动器, MPU6050六轴运动处理器。完整教学让使用者能简单地验证程序及使用周边功能；并且免费内建－Nu-Link刻录仿真器(价值 RMB 185)，无须另外购买。

Nu-LB-M451采用NuMicro® M451系列芯片，该系列芯片具有四种编程功能，分别为在系统编程(ISP)、在电路编程(ICP)和在应用编程(IAP)功能、内建升级程序(Boot ROM)，其中在系统编程(ISP)在应用编程(IAP)需以在电路编程(ICP)先将Boot程序烧入芯片，用户不需取下芯片，直接可连接电路板，将程序存储器进行升级、进行资料更新。

1万 · 2016-9-12 10:17

• 内核
- ARM® Cortex®-M4内核最高可运行到72 MHz
- 支持带硬件除法器的数字信号处理单元(DSP)扩展功能
- 支持IEEE 754兼容浮点运算单元(FPU)
- 支持内存保护单元(MPU)
- 一个24位系统定时器
- 支持通过WFI和WFE指令进入低功耗睡眠模式
- 单周期32位硬件乘法器
- 支持可编程嵌套中断控制器(NVIC)16级优先级
- 支持可编程屏蔽中断
- 内建LDO，支持宽电压操作(2.5V~5.5V)

• Flash 内存
- 40/72/128/256 KB Flash内存
- 代码/数据空间可配
- 4 KB Flash用于存储在系统编程(ISP), 在应用编程引导代码(IAP LDROM )
- 支持通过SWD/ICE接口2线在电路编程(ICP)烧录
- 支持在系统编程(ISP)，在应用编程(IAP)，使用者可自行开发更具弹性且支持多种外设UART、SPI、I²C、CAN 和USB在升级程序代码
- 2 KB的flash页擦除功能
- 支持通过外部编程器快速并口编程

• Mask ROM
- 16 KB 内置mask ROM
- 支持新唐UART0, SPI0, I²C0, CAN 和USB 引导码
- 支持 ISP/IAP 库
- 支持直接从Mask ROM启动

• SRAM 内存
- 内置16/32 KB SRAM
- 支持16 KB空间硬件奇偶校验检测
- 支持字节、半字和字操作
- 支持奇偶校验检测错误发生后产生异常
- 支持 PDMA 模式

• 电压调节接口
- 通过专用电源输入管脚(VDDIO)使得部分I/O输出电压用户可配置到1.8~5.5V
- 支持 UART1, SPI0, SPI1, I²C0 或 I²C1 接口

• 外设功能
- 4 x 32位定时器(Timer)
- 2 x 看门狗
- 巢状中断控制结构(Nested Vectored Interrupt Controller, NVIC)
- 外围内存直接存取(Peripheral Direct Memory Access, PDMA)
- 实时时钟(Real Time Clock, RTC)
- 5 x 通讯串口(UART)支持16层先进先出(First in First out, FIFO)
- 3 x 四线制串行总线接口(Serial Peripheral Interface, SPI)支持四线模式(Quad Mode)
- 2 x I²C支持SMBus和PMBus
- 2 x I²S
- 2 x LIN
- CAN总线
- ISO-7816-3接口
- 全速USB OTG设备
- 全速USB设备
- 16通道的12位模拟数字转换器(ADC) 具1 MSPS高转换速度，内建参考电压(Voltage Reference，Vref)产生电路
- 12位数字模拟转换器(DAC)
- 2组模拟比较器
- 144MHz PWM脉宽调变，分辨率< 7ns，搭配驱动ADC，具有硬件煞车保护和脉波捕获功能

• 更多特色
- 96 位唯一ID(UID)
- 128 位唯一客户ID (UCID)
- M451全系列为保护客户之知识产权，具有Flash安全锁、防窜改侦测脚位
- 高精度内部RC 振荡 22.1184MHz +/- 2%，外挂32.768KHz晶振可自动校准误差到小于 +/- 0.25%
- 电压调整接口(VAI)，系统可独立调整I/O电压准位(1.8V~5.5V)
-  I/O输入设计5V容限能力
-  一个内置温度传感器，精度1℃
-  掉电检测
-- 有 4 个等级: 4.4 V/ 3.7 V/ 2.7 V/ 2.2 V
-- 支持掉电中断或复位功能
-  低压复位
-- 复位门槛电压: 2.0 V
-  工作温度范围: -40℃~105℃

• 封装 - LQFP-100

产品列表：
• Nu-LB-M451学习板 x1
• NuMicro®Family MCU数据光盘 x1
• USB 连接线 x1
• 牛桥 x1
• 连接线材 x1
• 快速入门手册 x1

1万 · 2016-9-12 10:19

开发资源光盘下载链结：
[url=]http://www.nuvoton.com/NuMicroDVD[/url]

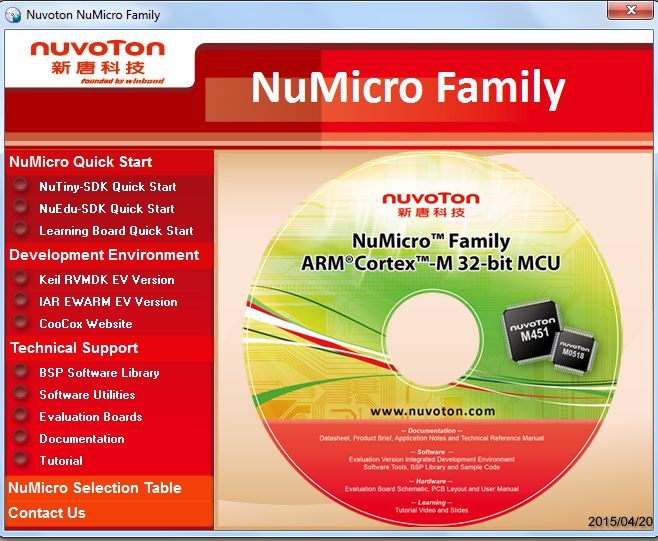

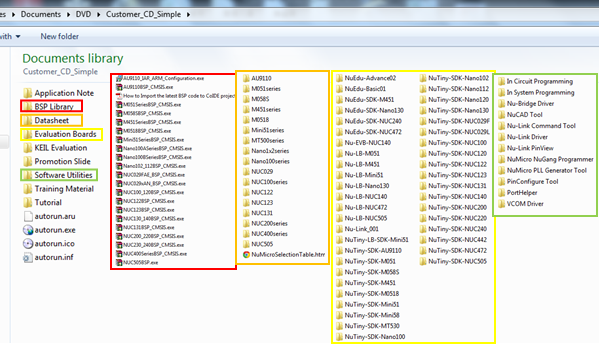

光盘内容：
1. 开发环境（包括Keil RVMDK评估版、IAR EWARM评估版以及Coocox）
2. 程序范例
3. 开发板电路原理图

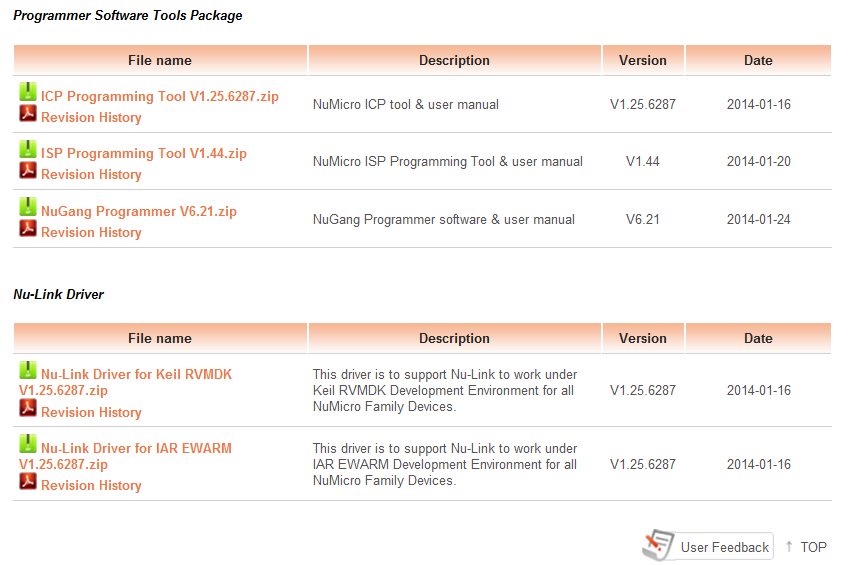

4. 开发数据（包括Datasheet、Product Brief、Technical Reference Manual）
5. Nuvoton公用程序(包括ICP、ISP、NuGang Programmer等)
6. 学习教材
7. 应用手册
8. NuMicro® 选型表

新唐是亚洲最具代表性的MCU厂商，具备20年的MCU开发经验，提供最完整资源资料库：

NuMicro M451基本系列选型指南:
[url=]http://www.nuvoton.com/hq/products/microcontrollers/arm-cortex-m4-mcus/m451-base-series/?__locale=zh[/url]
NuMicro M451M系列(M051管脚兼容)选型指南：
[url=]http://www.nuvoton.com/hq/products/microcontrollers/arm-cortex-m4-mcus/m451m-series/?__locale=zh[/url]
NuMicro M452 USB系列选型指南：
[url=]http://www.nuvoton.com/hq/products/microcontrollers/arm-cortex-m4-mcus/m452-usb-series/?__locale=zh[/url]
NuMicro M453 CAN系列(CAN+USB)选型指南：
[url=]http://www.nuvoton.com/hq/products/microcontrollers/arm-cortex-m4-mcus/m453-can-series/?__locale=zh[/url]

1万 · 2016-9-12 10:20

开发数据：
Nu-LB-M451使用手册：
[url=]http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=UG0220150316175503[/url]规格数据：
[url=]http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=DA00-M451[/url]
技术参考手册：
[url=]http://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=DA05-M451[/url]
程序范例：
[url=]http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0120140916095112[/url]

本产品为研发及实验零组件专业产品
(1)本组件非即插即用。需接线、安装驱动、编写程序、及配合周边应用模块才能使用。
(2)本组件为未组装于最终商品化产品之微控制器开发板。

只看该作者 · 2016-9-12 22:48

SPI的彩屏幕真不错，这个板子资源真多

1万 · 2016-9-13 10:03

配置好，外设多，可以学习各种情况。

只看该作者 · 2016-9-14 13:44

丰富接口包含如SPI flash, I²C EEPROM, SPI LCD彩屏, WAU8822音频译码器, CAN驱动器, RS485驱动器, MPU6050六轴运动处理器。

1万 · 2016-9-18 23:23

完整教学让使用者能简单地验证程序及使用周边功能
