谁见过这种红外避障传感器里面的接收头??

[复制链接]
7496|19
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
shafu|  楼主 | 2010-4-5 14:28 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
这种红外避障传感器是可以调节探测距离的,他的探测距离是3--80cm,最近有坏的,估计是烧坏了,我把它拆开来,看到里面的电路很少,有两个跟接收头差不多的器件不知道是什么,测他们的工作频率是200K

照片 007.jpg (2.9 MB )

照片 007.jpg

照片 008.jpg (2.99 MB )

照片 008.jpg

照片 009.jpg (2.78 MB )

照片 009.jpg



相关帖子

沙发
shafu|  楼主 | 2010-4-6 15:24 | 只看该作者
大家帮帮忙吧

使用特权

评论回复
板凳
shafu|  楼主 | 2010-4-8 14:03 | 只看该作者
怎么没人帮忙,坏了好多个没法修啊

使用特权

评论回复
地板
499767| | 2010-4-8 16:16 | 只看该作者
接近开关?

使用特权

评论回复
5
RGB123| | 2010-4-8 16:30 | 只看该作者
电源是多少?

使用特权

评论回复
6
shanzhongshi| | 2010-4-8 17:18 | 只看该作者
偶是菜鸟,猜一下
那个应该红外发送和接收一体的二极管,很有可能是电压过高,二极管烧掉了
好坏有一个很简单的检测办法,加载电压后,用摄像头(手机或相机上的都行),对准头部,好的可以看到发亮,坏的不亮。

使用特权

评论回复
7
shafu|  楼主 | 2010-4-9 15:36 | 只看该作者
回4楼:这种也叫接近开关没错
回5楼:电源是DC5V
回6楼:我已经测出了好坏了,现在就是找不到元件而已,我想知道这个接收头是什么型号的元件,只有买到元件才能修啊

使用特权

评论回复
8
tian111| | 2010-4-9 15:41 | 只看该作者
还真没见过

使用特权

评论回复
9
shanzhongshi| | 2010-4-9 16:18 | 只看该作者
你百度这个型号PIN-0.81-LLS
挺像,工作电压1.5V,距离可调,至少可以替代

使用特权

评论回复
10
mingzhiguang| | 2010-5-5 10:29 | 只看该作者
这个还有必要修吗?

使用特权

评论回复
11
我是新手226| | 2010-5-6 08:02 | 只看该作者
照片真大。2.几M

使用特权

评论回复
12
mohanwei| | 2010-5-6 08:27 | 只看该作者
没接限流电阻?

使用特权

评论回复
13
shafu|  楼主 | 2010-5-28 14:43 | 只看该作者
这个只是器件,还没接外围电路呢

使用特权

评论回复
14
宋业科| | 2010-5-30 18:32 | 只看该作者
好常见啊。破鼠标里就有。

使用特权

评论回复
15
tyw| | 2010-5-30 20:23 | 只看该作者
本帖最后由 tyw 于 2010-5-30 20:24 编辑

好坏有一个很简单的检测办法,加载电压后,用摄像头(手机或相机上的都行),对准头部,好的可以看到发亮,坏的不亮。

用数码相机试了一下,果然可见蓝白光,学了一招,非常感谢山中狮.

使用特权

评论回复
16
tyw| | 2010-5-30 20:29 | 只看该作者
本帖最后由 tyw 于 2010-5-30 20:39 编辑

http://www.huanor.com/goods.php?id=103










红外开关,光电开关,数字避障传感器3cm-80cm


商品货号:HMD0005
商品重量:500克
商品点击数:3025
市场价格:¥28.79元
本店售价:¥24.00元
普通会员:¥24.00元
用户评价:
商品总价:¥24.00元
购买数量:

Arduino 数字传感器 3-80cm红外开关 带放大整形调制 避障传感器

产品介绍:
  Arduino红外开关是一种集成发射和接收为一体的反射式光电传感器,该传感器具有探测距离远,可调节测量范围、不用外加调制信号、受可见光干扰小、价格便宜易于装配、使用方便等特点,广泛用于机器人避障、工艺流水线等场合。
  关于该红外开关的测量范围问题,厂家给出的范围是3cm-80cm,但本产品并非精密传感器,所以测量范围有误差。

技术参数:
1、电压:5VDC
2、电流:100mA
3、测量范围:3-80CM
4、NPN常开
5、探头直径:18mm
6、探头长度:43mm
7、引线长度:45mm
8、型号:E18-80NK
9、接口定义:红色电源,绿色地,黄色信号输出
应用案例:
1、生产线货物自动计数设备
2、多功能提醒器
3、走迷宫机器人

注意事项:
  为保护动作的可靠和寿命长,请避免有关规定以外的温度外界(户外)条件下使用。接近传感器虽为防水结构,若装上罩使用,请勿让水和水容性切削油等淋到,则可更好地提高可靠性及寿命。请避免在有化学药剂,特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。
有关传感器常见问题回答:
1、问:这是数字传感器还是模拟传感器?
答:这是数字传感器,NPN常开型光电开关;输出状态是0,1,即数字电路中的低电平和高电平,正常状态输出高电平,检测到目标输出低电平。
2、问:能否接到单片机IO口上?
答:可以直接接单片机IO口上使用。
3、问:如果加上拉电阻阻值为多少?
答:加上拉电阻阻值一般在10K左右;
4、问:有使用说明书吗,介绍说明太过简单?
答:这是光电开关,只有三条线,电源、地、输出,不需要太复杂介绍。
5、问:我想知道传感器内部工作原和内部电路图。
答:我也想要,但工厂不给。








地址:北京市海淀区中关村大街28-1号中海园电子市场地下一层BF198
电话: 010-82534219
传真:010-82534219
销售E-mail: huanor_sales@hotmail.com
技术E-mail: huanor_supports@hotmail.com
66495264
1060087047
1121225898
871001268
huanor
huanor1
huanor_sales@hotmail.com




使用特权

评论回复
17
tyw| | 2010-5-30 20:43 | 只看该作者
本帖最后由 tyw 于 2010-5-30 20:49 编辑





【2009年电子竞赛路灯题目推荐】红外避障传感器|3-80cm|距离可调>>
掌柜档案


褪色的小人书

卖家信用






【2009年电子竞赛路灯题目推荐】红外避障传感器|3-80cm|距离可调

一 口 价:25.00元  库存:1310件

  • 运费:快递:10.00元  EMS:25.00元
  • 宝贝类型: 全新
  • 所在地: 北京 北京
  • 下架时间:2010-06-01 00:18:44





被过滤广告


简介:
     这是一种集发射与接收于一体的光电传感器。检测距离可以根据要求进行调节。该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点,可以广泛应用于机器人避障、流水线计件等众多场合。
电气特性:
     U:5VDC
     I:100mA
     Sn:3-80CM

尺寸:
     直径:17MM
     传感器长度:45MM
     引线长度:45CM

应用案例:
     1、生产线货物自动计数设备
     2、多功能提醒器
     3、走迷宫机器人
Detection of thickcarton
◆啤酒瓶的有无标牌检测 Detecting if beer bottle is ffixed with mark or not
◆ 产品计数
Prlduct accounting
◆ 梳棉机断条检出  Check out the borken strip from arding machine
◆ 烟草卷纸断裂、隔层检出 Check out the broken or faulted tobacco olling paper
◆ 禁区侵入防止
   Giard agaom restroctedzpme beomg omvaded
技术资料:
   《红外避障传感器使用手册》(复制网址到IE浏览器打开:http://www.61mcu.com/upload/E18-D80NK-DATASHEET-0410.pdf
注意事项:

    为保护动作的可靠和寿命长,请避免有关规定以外的温度外界(户外)条件下,接近传感器虽为耐水结 构,若装上罩使用,勿使水和水容性切削油等淋到,则可更好地提高可靠性及寿命。还请避免在有化学药剂,特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。
有关传感器常见问题回答:
1、问:这是数字传感器还是模拟传感器?
     答:这是NPN型光电开关;输出状态是0,1,即数字电路中的高电平和低电平。

2、问:检测到目标物体是什么电平输出?
     答:检测到目标是低电平输出,正常状态是高电平输出;

3、问:能否接到单片机IO口上?
     答:输出外加一个上拉电阻即可连接到IO口上。

4、问:上拉电阻阻值为多少?
     答:上拉电阻阻值一般在1K左右;

5、问:什么地方可以下载说明书?或说明书太简单。
     答:这是光电开关,就三条线,电源、地、输出,不需要太复杂介绍。

6、问:我想知道传感器内部工作原来或想要内部电路图。
     答:我也想要,但领导不给。
     不过可以到网站论坛\传感器区,查看帖子“光电开关原理及应用”(淘宝禁止外部链接,请复制到IE浏览器打开):[url=]http://www.61mcu.com/bbs/dispbbs.asp?boardid=12&Id=74

7、问:看了这么多我还是不会用
     答:请直接拨打120,我吐血ing。

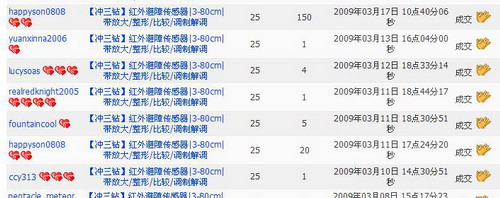

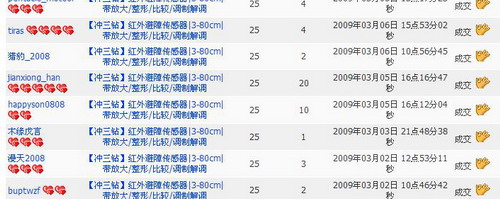

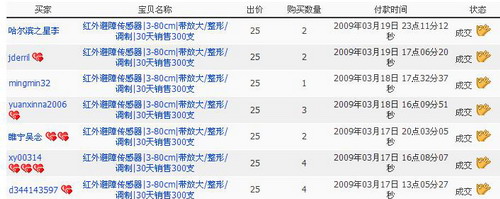

三月份购买记录:
