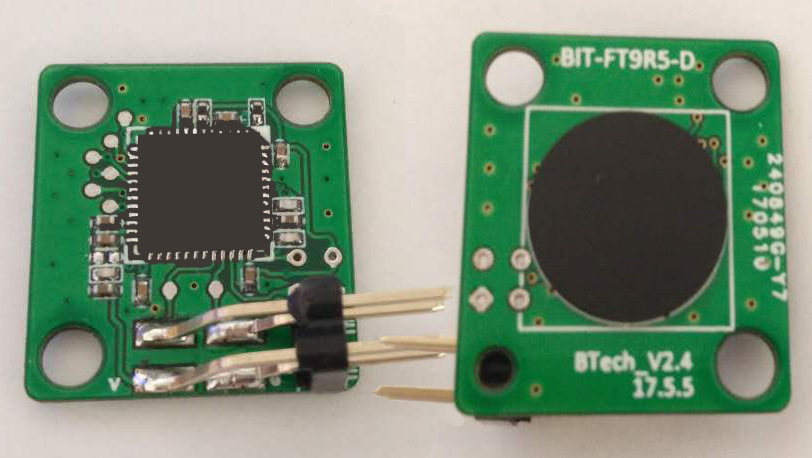

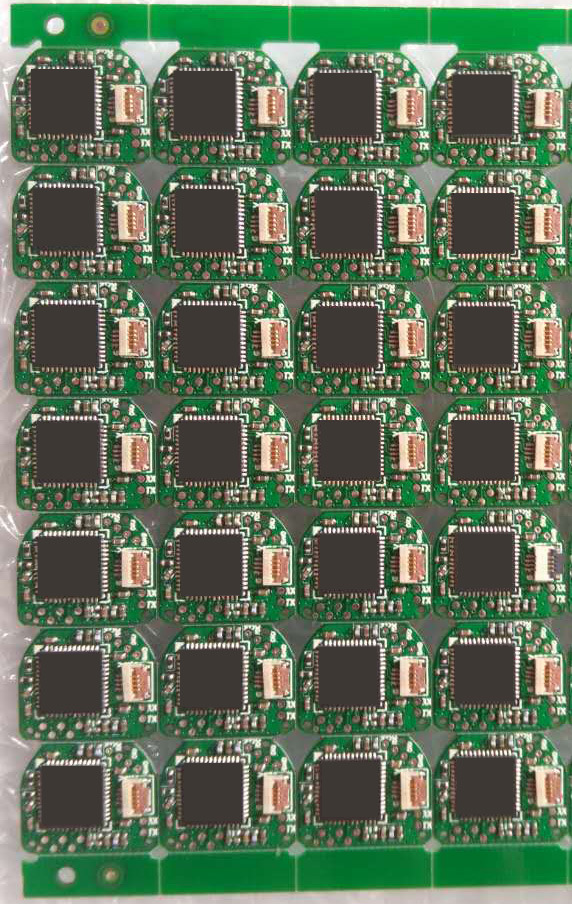

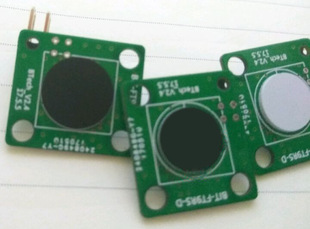

BIT－FT9R5B 电容式指纹识别模块
CapacitiveFingerprint Identification Module
Rev2.3
一、概述:
BIT－FT9R5B为电容式指纹采集和单片指纹处理器二合一设计的指纹识别二次开发模块，具有体积小、功耗低、接口简单、可靠性高、指纹模板小、大容量指纹识别等优点，可以非常方便将其嵌入用户系统，组成满足客户需求的指纹识别产品。
尤其具备自学习功能，指纹识别过程中，最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中，使用户在使用过程中越用越好用。
BIT－FT9R5B模块通讯接口为UART, 本模块作为从设备，由主设备发送相关命令对其进行控制。该模块具有可调节的安全等级功能、指纹特征数据的读/写功能和 1:N 识别及 1:6验证功能等。
二、产品特点：
功能完善：独立完成指纹采集、指纹登记、指纹比对和指纹搜索功能。
防伪性好：电容式感应探测技术，**指纹探测功能，具有对指模、假指纹的辨别能力。
适应性强：算法性能优异，对各类指纹都有极好的适应性，如干手指、湿手指、浅纹理手指等都具有极高的辨识率和良好的校正、容错性能。
抗静电能力强：抗静电能力强，对环境干燥容易起静电的地区特别适用。
应用开发简单：开发都可根据提供的控制指令，自行指纹应用产品的开发，无需具备专业的指纹识别知识。
体积小巧：传感器厚度小，体积小，能灵活嵌入到各种体积受限的产品中。
易用性强：大面积指纹采集区，轻触式指纹采集过程，轻松易用。
数据加密：加密存储和安全加密传输，算法符合相关安全标准
二、主要功能包括如下：
■ 自动感应手指按下
■ 通过 UART 收发指令
■ 最小存储条件下实现指纹数据的登记及比对
■ 电容式指纹传感器
■ 1:N识别 及 1:6验证功能
■ 具有循环采集比对功能（Identify Free）：主机HOST发送该指令后模块一直处于采集指纹比对并将比对结果返回HOST
■ 指纹特征数据的读/写功能
■ 可适当调节的安全等级
■ 采集指纹并提取特征值上传，下载指纹特征值与当前采集的指纹比对功能
■ 可设置的波特率
■ 可设置的设备编号
■ 可以设置本模块访问密码，使本模块处于口令保护模式，极大提高了通讯的安全性。
三、应用领域：
l 指纹门禁控制
l 指纹签到、指纹考勤机等
l 指纹锁、指纹保险柜等
l 指纹POS终端机等手持设备应用
l 枪盒、金融等安全领域
l 管理软件、授权许可等管理领域
l 驾培、私人会所等
四、技术参数:

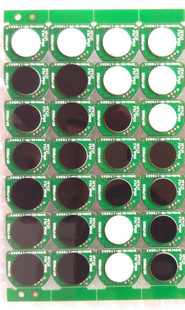

指纹传感器类型：电容式
探测技术：压力电容式感应探测技术，具有**指纹探测功能
抗磨损强度高：1百万次
抗静电指标：±15KV
供电电压：直供3.3v
供电电流：工作电流：<20ma
休眠电流：<100uA
指纹图像录入时间：＜1.0秒
窗口面积：圆形直径9.5mm
匹配方式：比对方式（1:6）
搜索方式（1:n）
认假率(far)：＜0.001% （安全等级为3时）
拒真率(frr)：＜1.0% （安全等级为3时）
搜索时间：＜1.0秒 （1:500时，均值）
上位机接口：uart（ttl逻辑电平）或SPI（定置选别）
通讯波特率(uart)：(9600╳n)bps其中n=1～12 （默认值n=12，即115200bps）
工作环境：
温 度：-20℃－ +60℃
相对湿度：40％rh－85％rh (无凝露)
储存环境：
温 度：-40℃－+85℃
相对湿度：＜85％h（无凝露）
外形尺寸(12.9*15.8*1.7mm)：
指纹传感器：D9.5~11╳0.7mm
|
