HT6808是一款具有超低EMI、防破音失真功能的立体声免输出滤波器D类音频功率放大器,在电源电压5V、THD+N=10%、4Ω负载的条件下,输出高达3W的功率,在提供媲美于AB类放大器性能的同时,效率高达90%。HT6808的最大特点是抗削顶失真（ACF）输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音）,也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶,显著提高音质,创造非常舒适的音乐享受,并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值,可灵活设置放大器的音质和输出功率;同时芯片提供了ACF Off模式。
HT6808采用独有的电磁辐射（EMI）抑制技术,具有超优异的全带宽低辐射性能,辐射水平在不加任何辅助设计时仍远远低于FCC Part15 Class B标准值,降低了系统电磁兼容设计难度。HT6808内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。此外,HT6808内置的关断功能使待机电流最小化,还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能;采用无铅TSSOP-20封装形式。特点
・抗削顶失真功能(Anti-Clipping Function, ACF)
・超优异的全带宽EMI抑制性能
・免LC滤波器数字调制,直接驱动扬声器
・高输出功率
[email=3.0W@VDDP=VDDA=5.0V]3.0W@VDDP=VDDA=5.0V[/email], RL=4Ω, THD+N=10%
[email=1.9W@VDDP=VDDA=5.0V]1.9W@VDDP=VDDA=5.0V[/email], RL=8Ω, THD+N=10%
・高效率
[email=85%@VDDP=VDDA=5.0V]85%@VDDP=VDDA=5.0V[/email], RL=4Ω, Po=1W
・低THD+N
0.1%@ VDDP=VDDA=5.0V , RL=4Ω, Po=1W
・通道隔离度
[email=80dB@fIN=1kHz]80dB@fIN=1kHz[/email], Av=18dB
・高信噪比SNR:
90dB@ VDDP=VDDA=5.0V, Av=18dB
・优异的“噼噗-咔嗒”（Pop-Click）噪声抑制性能

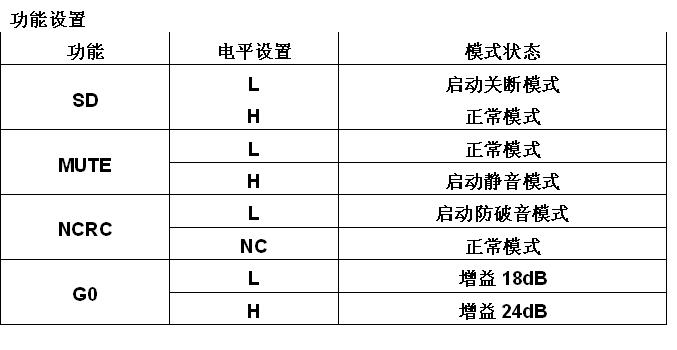

・静音功能
・独立声道关断
・过流保护功能、过热保护功能
・欠压异常保护功能
・无铅封装,TSSOP-20
应用
・便携式音箱,USB音箱,FM插卡式音箱
・MP3/MP4扩展坞
・便携式游戏机,数码相框
・手机,笔记本电脑
・小尺寸LCD电视/监视器

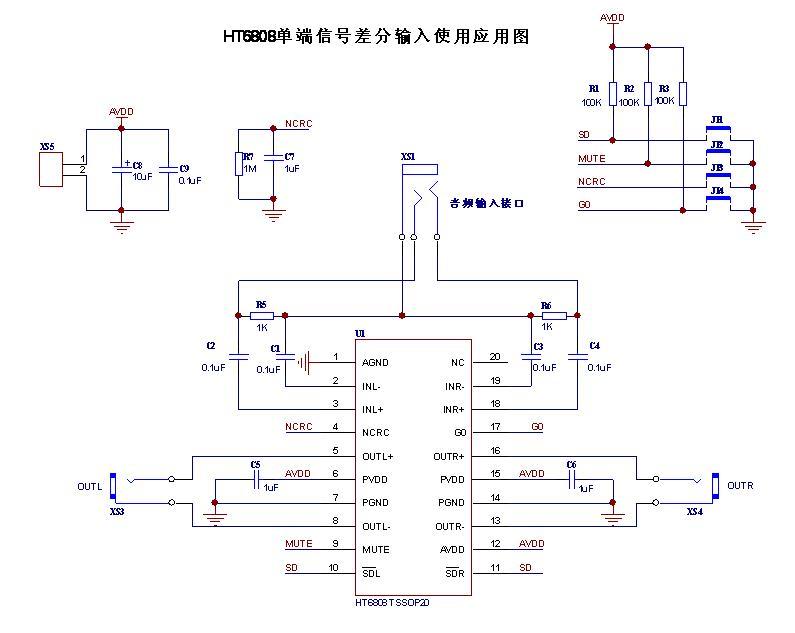

下面为详细的设计原理：
高效率Hi-Fi D类扬声器放大器LSI,在小型化、薄型化而又节能的前提下获得前所未有的高音质、高输出的声音，构造出保护自然生态的、对地球友好的机器。
优点1：以超过90%的高效率实现低发热
优点2：用独特的防破音功能抑制失真，享受Hi-Fi高保真音质
优点3：用极少的外接元件实现节省空间的安装
优点4：独有的EMI处理技术，在不加电感磁珠的情况下，实现CLASS-AB类播放效果
详细的产品资料请查阅：http://www.szczkjgs.com/products_3370.htm |
