LA4533M耳机音频功放IC功能特点及应用电路原理图说明

[复制链接]
2081|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
panxia168|  楼主 | 2010-10-28 18:32 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式
耳机, 功放IC, 音频功放, 应用电路, 电路原理图
LA4533M是一款用于驱动立体声耳机的双声道音频功率放大集成电路，日本三洋公司产品。LA4533M多应用于电池供电的微型音频设备中用于驱动立体声耳机。

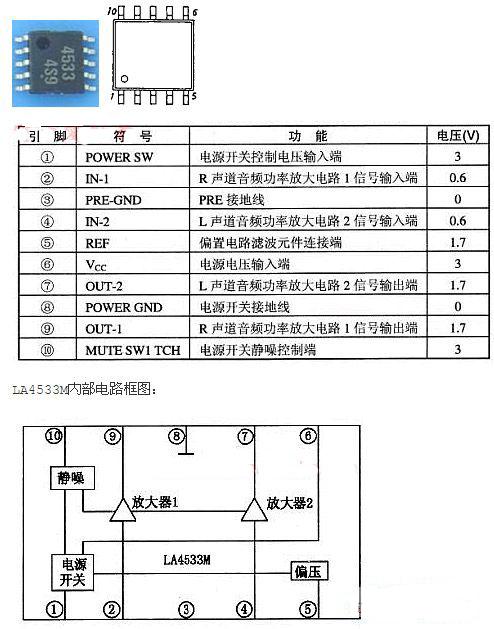

LA4533M集成电路内部由两路功率放大电路，电源通断静噪开关电路、纹波滤波电路等组成。它采用10脚双列扁平式塑封封装，其封装外形和引脚功能如下所示：

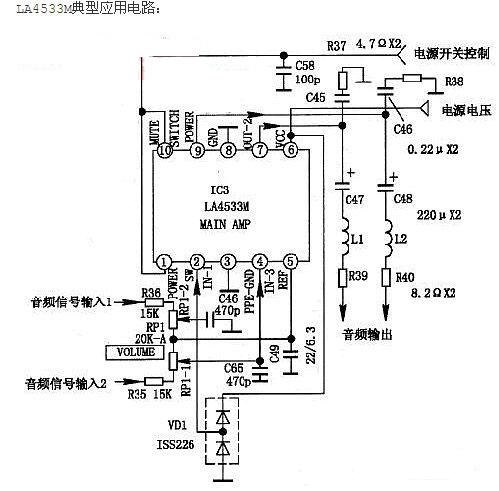

信号从LA4533M的②、④脚输入，放大后从⑨、⑦脚输出推动立体声耳机。Ll和L2是高频隔离电感，是为利用耳机线作FM天线而设的，如果设备没有FM收音功能则可省去。R37与C45、R38与C46为左、右声道“茹贝尔”网络，用于补偿耳机感性阻抗，抑制高频自激。
LA4533M的工作电源电压范围为1.6V~4V
详细的产品资料请查阅：http://www.szczkjgs.com/products_3573.htm
