概述与特点
LM4863D是一个双路音频功率放大器.它能够在5V电源电压下给一个4Ω负载提供THD小于1%、最大平均值为2.2W的输出功率。另外,在驱动立体声耳机时耳机输入引脚可以使放大器工作在单边模式。LM4863D是为提供高保真音频输出而专门设计的.它仅仅需要少量的外围元件,为了简化音频系统设计，LM4863D集双路桥式扬声器放大器和立体声耳机放大器与一体。LM4863D还有外部控制的关闭模式，立体声耳机放大器模式和热保护关闭模式，还有减少开机噪声功能。采用DIP-16封装。
主要特性：:
■
立体声耳机放大器模式
■
开机噪声抑制系统
■
增益稳定
■
热关闭保护模式
■
待机电流：0.6uA
■
工作电压：2.0-5.5V
■
在单边模式下，负载32欧姆，输出平均功率为75mW时，最大失真度为0.5%
典型应用
■
手提电脑
■
台式电脑
■
多媒体监视器
■
便携式视频系统

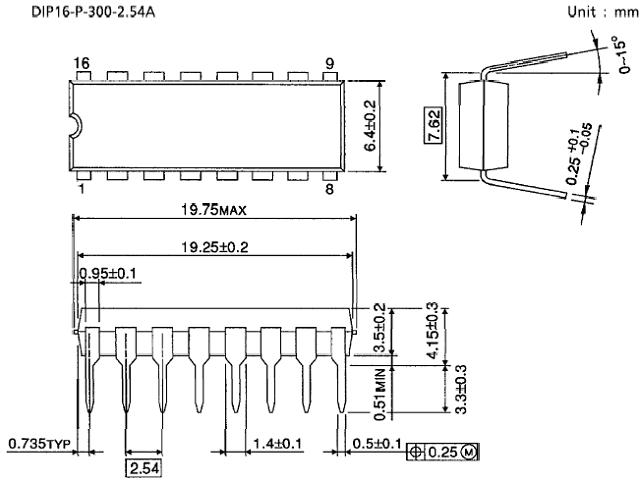

管教功能图 封装尺寸图 应用原理图 说明： 一：功率大小通过调节反馈电阻R3/R5的阻值（功率与反馈电阻R3/R5成正比，与输入电阻R4/R6成反比）；
二：C2的容量设定截止低频率，如果觉得低频不足，可适当将C2/C5调大；
三：C3电容值会影响电路开启时间和开关机的“滴答声和爆裂声”，需要在二者取平衡点（C3的值越大，启动时间越长，“滴答声和爆裂声”越小；C1的值越小，启动时间越短，“滴答声和爆裂声”越大）
我司长期致力于音频功放IC产品的推广和销售，LM4863D详细的产品资料及销售信息请查阅：http://www.szczkjgs.com/products_3384.htm
|
