STM32L15x 系列和STM32F10x 系列在时钟方面的不同

只看该作者 · 2017-12-25 20:01

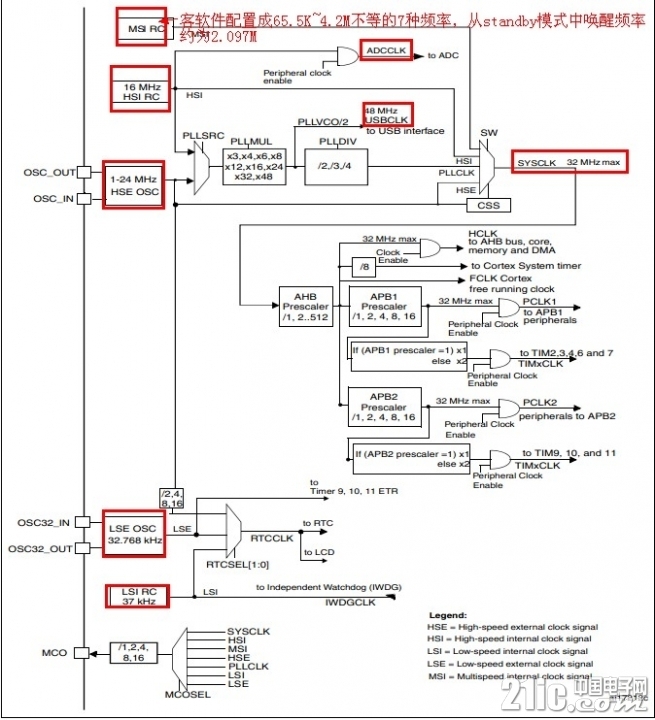

一、先上两个系列的CLOCK TREE

STM32F

STM32L

stm32L的时钟系统

只看该作者 · 2017-12-25 20:05

主要时钟源：

-- 1~24M的高速外部时钟（HSE），供给PLL；

-- 16M 的高速内部时钟（HSI），软件微调可供给PLL；

-- 多速度内部时钟(MSI), 软件可设置成65.5K 131K 262K 524K 1.05M 2.1M 4.2M七种频率。当LSE（32.768K）时钟启动时，MSI可软件调节精度至+-0.5%。

辅助时钟源：

-- 32.768K的外部低速时钟（LSE）;

-- 37K 的内部低速时钟（LSI），也用于带动独立看门狗;

只看该作者 · 2017-12-25 20:05

RTC和 LCD时钟源：

LSI,LSE,HSE都可以作为RTC或LCD以及系统的时钟源

USB时钟源

PLL可以提供48M给USB作为时钟

Startup 时钟

启动后系统默认是MSI 2.1M的时钟源，当然也可以软件进行从新设定

STM32L15x 系列 和STM32F10x 系列在时钟方面的不同
