STM32基础篇——————ADC printf打印

只看该作者 · 2017-12-26 19:41

本帖最后由 aizaixiyuanqian 于 2017-12-26 19:43 编辑

本次试验我们将利用 STM32的 ADC1 通道 1 来采样外部电压值，并将采集到的电压数据通过 printf 打印输出在串口助手上。试验目标：
掌握 STM32 的内部 ADC 的操作方式

只看该作者 · 2017-12-26 19:42

本帖最后由 aizaixiyuanqian 于 2017-12-26 19:44 编辑

STM32 内部 ADC 的简介
STM32 的 ADC 是 12 位逐次逼近型的模拟数字转换器。它有 18 个通道，可测量 16 个外部和 2 个内部信号源。各通道的 A/D 转换可以单次、连续、扫描或间断模式执行。 ADC 的结果可以左对齐或右对齐方式存储在 16 位数据寄存器中。模拟看门狗特性允许应用程序检测入电压是否超出用户定义的高/低阀值。STM32F103 系列最少都拥有 2 个 ADC，我们选择的 STM32F103ZET 包含有 3 个 ADC。STM32 的 ADC 最大的转换速率为 1Mhz，也就是转换时间为 1us（在 ADCCLK=14M,采样周期为 1.5 个 ADC 时钟下得到），不要让 ADC 的时钟超过 14M，否则将导致结果准确度下降。STM32 将 ADC 的转换分为 2 个通道组：规则通道组和注入通道组。

只看该作者 · 2017-12-26 19:45

这个容易实现，主要初始化的时候要初始化ADC，另外还有初始化串口，然后用printf函数打印消息。

只看该作者 · 2017-12-26 19:46

STM32 的 ADC 在单次转换模式下，只执行一次转换，该模式可以通过 ADC_CR2 寄存器的 ADON 位（只适用于规则通道）启动，也可以通过外部触发启（适用于规则通道和注入通道），这是 CONT 位为 0。以规则通道为例，一旦所选择的通道转换完成，转换结果将被存在 ADC_DR 寄存器中，EOC（转换束）标志将被置位，如果设置了 EOCIE，则会产生中断。然后 ADC 将停止，直到下次启动。

只看该作者 · 2017-12-26 19:47

xinxianshi 发表于 2017-12-26 19:45
这个容易实现，主要初始化的时候要初始化ADC，另外还有初始化串口，然后用printf函数打印消息。 ...

对啊，挺好实现的。

只看该作者 · 2017-12-26 20:04

ADC库函数
1.  开启时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
2.  设置 GPIO  口的模式
在做为 ADC 输入的时候，GPIO 口应该配置为是：模拟输入GPIO_Mode_AIN
3.  设置 ADC  时钟分频
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
4.  接着进行 ADC  模式的初始化。
5.  开启 ADC  使能
ADC_Cmd(ADC1, ENABLE);
6.  复位 ADC  校准，然后检测复位 ADC  校准是否完成
ADC_ResetCalibration(ADC1);//重置指定的 ADC 的校准寄存器
while(ADC_GetResetCalibrationStatus(ADC1));//获取 ADC 重置校准寄存器的状态
7.  开启 ADC  校准，然后等待 ADC  校准开启成功。
ADC_StartCalibration(ADC1);//开始指定 ADC 的校准状态
while(ADC_GetCalibrationStatus(ADC1));//获取指定 ADC 的校准程序
8.  设置采样周期和选择通道
用 ADC_RegularChannelConfig()函数

9.  开始转换。
使用的是软件触发功能，所以要软件开启转换。
ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能指定的 ADC1 的软件转换功能
10.  等待转换完成，并读取转换结果。
while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束
读取转换结果可以使用 ADC_GetConversionValue()函数，它返回最后一次规则转换结果

只看该作者 · 2017-12-26 20:12

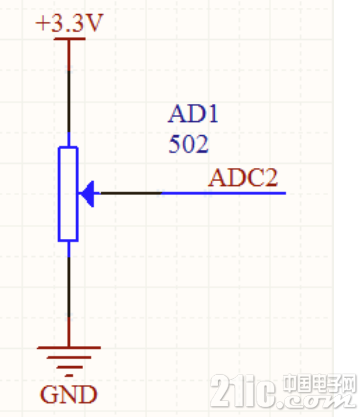

电路设计

只看该作者 · 2017-12-26 20:13

初始化例程void adc_init()
{
GPIO_InitTypeDef GPIO_InitStructure;
ADC_InitTypeDef ADC_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO|RCC_APB2Periph_ADC1,ENABLE);
RCC_ADCCLKConfig(RCC_PCLK2_Div6);//12M 最大 14M 设置 ADC 时钟（ADCCLK）
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;//ADC
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN; //模拟输入
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_InitStructure.ADC_ScanConvMode = DISABLE;
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_NbrOfChannel = 1;
ADC_Init(ADC1, &ADC_InitStructure);
//设置指定 ADC 的规则组通道，设置它们的转化顺序和采样时间
ADC_RegularChannelConfig(ADC1,ADC_Channel_1,1,ADC_SampleTime_239Cycles5);
ADC_Cmd(ADC1,ENABLE);
ADC_ResetCalibration(ADC1);//重置指定的 ADC 的校准寄存器
while(ADC_GetResetCalibrationStatus(ADC1));//获取 ADC 重置校准寄存器的状态
ADC_StartCalibration(ADC1);//开始指定 ADC 的校准状态
while(ADC_GetCalibrationStatus(ADC1));//获取指定 ADC 的校准程序
ADC_SoftwareStartConvCmd(ADC1, ENABLE);//使能或者失能指定的 ADC 的软件转换启动功能
}

只看该作者 · 2017-12-26 20:15

主程序
int main()
{
u32 ad=0;
u8 i;
adc_init(); //ADC 初始化
printf_init(); //printf 初始化
while(1)
{
ad=0;
for(i=0;i<50;i++)//读取 50 次的 AD 数值取其平均数较为准确
{
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));//转换结束标志位
ad=ad+ADC_GetConversionValue(ADC1);//返回最近一次 ADCx 规则组的转换结
果
}
ad=ad/50;
printf("ad=%fV\n",ad*3.3/4096);
delay_ms(1000);
}
}

只看该作者 · 2017-12-26 20:17

串口输出代码的情况

只看该作者 · 2017-12-26 20:17

好了今天就到这里。

只看该作者 · 2018-2-5 14:28

暖贴

只看该作者 · 2018-2-5 22:28

怎么配置printf

只看该作者 · 2018-2-5 22:28

楼主代码呢

只看该作者 · 2018-2-5 22:29

printf和串口怎么关联的？

只看该作者 · 2018-2-5 22:29

aizaixiyuanqian 发表于 2017-12-26 20:17
串口输出代码的情况

工程文件也没有看到啊。

只看该作者 · 2018-2-6 19:11

touser 发表于 2018-2-5 22:29
工程文件也没有看到啊。

一起上传哈

只看该作者 · 2018-2-6 19:11

pklong 发表于 2018-2-5 22:29
printf和串口怎么关联的？

添加映射即可
