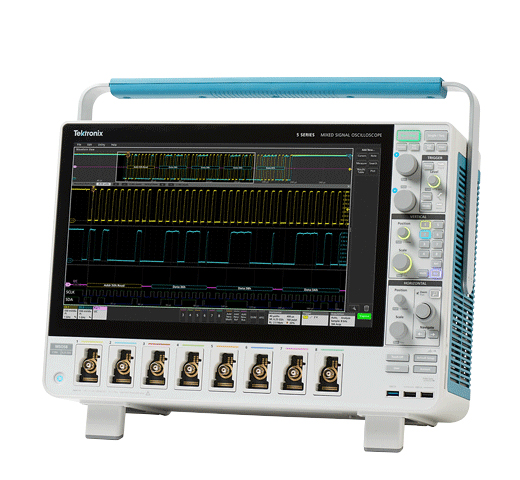

随着人工智能的发展和混合动力汽车的各种嵌入式系统正变得日趋复杂，开发工程师们对于测试测量解决方案有更多需求，对示波器的要求也不断提高。为了高效地表征和调试这些更加复杂的系统，设计人员需要查看比过去数量更大、种类更多的复杂信号。同时，在有限的预算和紧张的项目周期下易用性和高效率变得至关重要。5系列MSO采用全新简洁设计，成为市场上最灵活、功能最强大、最简便易用的中档示波器。5系列MSO秉承泰克的一贯创新风格，打破了示波器设计和配置的既定规则，更好地满足日新月异的用户要求，让您的研究如虎添翼。
设计点一：FlexChannels-可依据连接的探头类型，每个输入可以配置成一条模拟通道或8条数字通道
当前大多数中档示波器提供的模拟通道数量越来越没法满足复杂系统下的调试工作，一般来说工程师会通过同时运行两台示波器来解决这个问题，但是这很容易让测试工作发生混乱，同时也提高了投入的成本。另外，在马达控制和逆电器设计、汽车电子、电源设计和功率转换分析也需要4条以上的模拟通道。此外，能够把多个模拟输入和数字输入关联起来，对全面同步了解当今更加复杂的嵌入式系统和物联网系统中信号特点至关重要。
一直以来，示波器一直采用固定配置：用户必须提前确定有多少条模拟通道，数字通道数量为零还是某个固定数量。某些示波器可以选择在购买后增加数字通道，即使如此，数字通道数量仍是固定的，在测试需求变化时不能更改。在许多仪器中，模拟通道和数字通道以不同的采样率采样信号，使用不同的硬件触发，存储在不同大小的内存中，因此不可能进行精确比较。
与常规示波器不同，5系列MSO提供了4、6或8条FlexChannels，这是业内首台可以重新配置输入通道类型的示波器。在默认情况下，输入是TekVPI+连接器，支持所有TekVPI模拟探头，但在连接最新TLP058逻辑探头时，输入模拟通道转换成8条数字通道。用户可以根据需要增加多个逻辑探头，实现8~64条数字通道同时采集。数字信号的采样、触发和存储方式与模拟信号相同，大大简化了精确比较的过程。
设计点二：大屏、触摸，高级用户界面
工程师偏好示波器上拥有大型显示屏。5系列MSO提供了业内第一台15.6英寸容性触控高清(1920x1080px)显示器。超大显示器还配置了高级用户界面，用户可以直接通过显示对象直接进入控件，而不必通过一层层菜单进入，因此操作速度更快、更直观，并大大提高了波形及关联信号查看的有效显示。用户还可以使用鼠标和传统前面板控件操作示波器，进一步提高了灵活性。
除突破性的显示器和用户界面外，5系列MSO采用极具吸引力的现代化工业设计，采用全新色彩，提供了众多实用的快捷功能。该仪器外观紧凑，深不到8英寸，提供了坚固的把手、流线型直观前面板，LED光圈指明选中的波形的触发源，可调节支脚能够实现更多的观察角度，这些都改善了用户体验。
设计点三：12位ADC，业界领先的垂直分辨率，高分辨率模式下高达16位
如今的嵌入式设计要求测试设备本身噪声更低，以便观察越来越小的信号幅度，并能够监测伴随大信号的小信号。5系列MSO采用新一代前端放大器，与上一代示波器相比，噪声降低了大约4.5dB。它还采用12位模数转换器(ADC)和新型高解析度HighRes模式，提供了业界领先的垂直分辨率(高达16位)。低噪声和高分辨率ADC相结合，提供了优异的有效位数(ENOB)性能。
设计点四：选配Windows操作系统，可拆卸的固态硬盘
当今市场上的示波器为专用示波器或以WindowsPC平台为基础的示波器，用户可以在示波器上运行其他程序。这两种方式各有优劣，许多实验室同时拥有这两种示波器，因此当用户需要在不同测试平台中切换时，就会产生问题。
全新5系列MSO解决了这个问题，它是业内第一台既可以作为专用示波器，又能在开放的Windows配置下运行的示波器。用户只需装上或拆下装有Windows许可/操作系统的固态硬盘，就可以在这两种模式下简便切换。在装上固态硬盘时，仪器会启动Windows。在拆下固态硬盘时，仪器作为专用示波器启动。不管采用哪种配置，示波器的用户界面操作方式完全相同。
设计点五：灵活的选项，可以现场升级
在测试需求变化时，所有5系列MSO可以购买或进行现场升级，如任意波形/函数发生器(AFG)、数字探头、高达125M点的扩展记录长度、额外的协议解码支持、高达1GHz的带宽。另外还可以通过海洋仪器服务中心升级到2GHz。所有示波器均标配三年保修。
