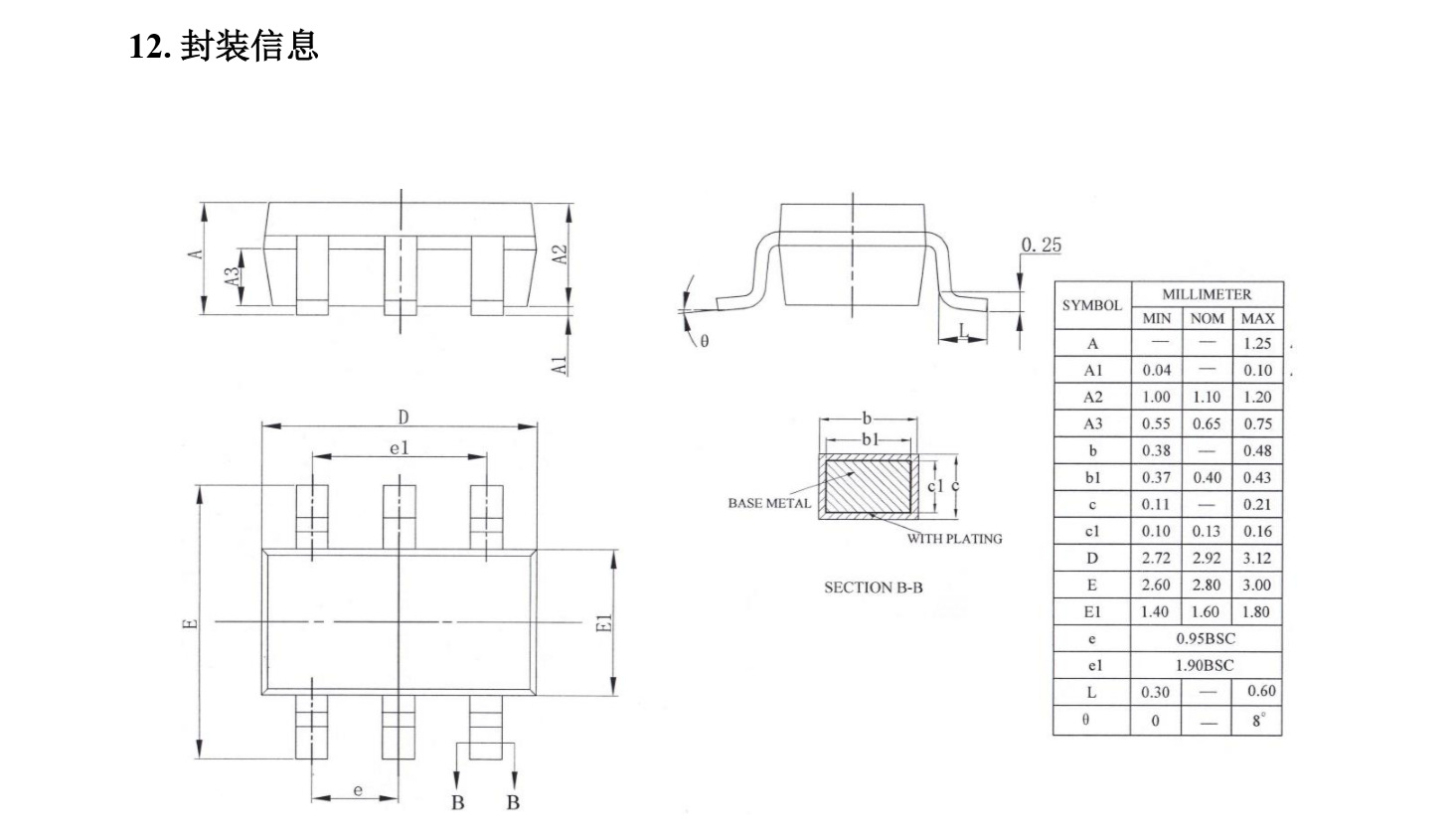

由于半导体集成电路行业特殊性,只作形式上标价,不作双方买卖价格,如有需要请联系我们的销售,以销售最终报价为准,给您带来不便之处敬请谅解,谢谢!!! 深圳市惠新晨电子有限公司 驱动方案介绍 H5119是一款降压型恒流LED驱动器,采用先进的平均电流恒流模式,比峰值电流模式更精准,更稳定,完美解决了峰值电流模式下临界点电流升高的问题。平均电流模式下,输出电流不受灯珠电压和电感参数变化的影响,通用性更广泛。内置温度检测电路,过温保护时,线性降低输出电流,有效降低温度,随着温度降低输出电流逐步恢复,保证照明系统正常工作。 H5119是一款专门应用于中高端市场共阳极大功率LED舞台灯光、帕灯、投光灯、洗墙灯、景观灯照明、建筑照明调光应用的降压型恒流驱动芯片,支持高频调光25K,实现真正的无频闪,支持高辉调光65536:1调光比,可提供较佳完美的调光效果 H5119采用了平均电流模式控制方式,输出电流精度在±3 %;高线性调整率及高负载调整率,输出可以兼容比较宽的灯珠串数,输出电流对输入输出电压以及电感不敏感;芯片内部集成了环路补偿,外置MOS管,外围电路更加简洁可靠 特性: 1、支持共阳极输出,平均电流工作模式 2、定电流降压型转换器 3、H5112输入电压范围:5-100V 4、输出电流范围可调:60mA-4000mA 5、外置功率MOS 6、支持PWM调光、模拟调光、RGBW调光、线性调光,调光无频闪 7、集成欠压保护、过温保护、过流保护、输出开路保护、及输出短路保护 8、恒流精度:3% 9、内置 5V 稳压管 10、最大工作频率 1MHz 11、封装SOT23-6 12、效率高达95% 13、易过EMC支持PWM/模拟/分段调光/线性调光,PWM调光,RGB调光,高低亮 14、智能过温保护,高温降电流,有效保护LED灯珠,延长寿命 15、优异的模拟调光和PWM调光功能,调光深度0-100%,

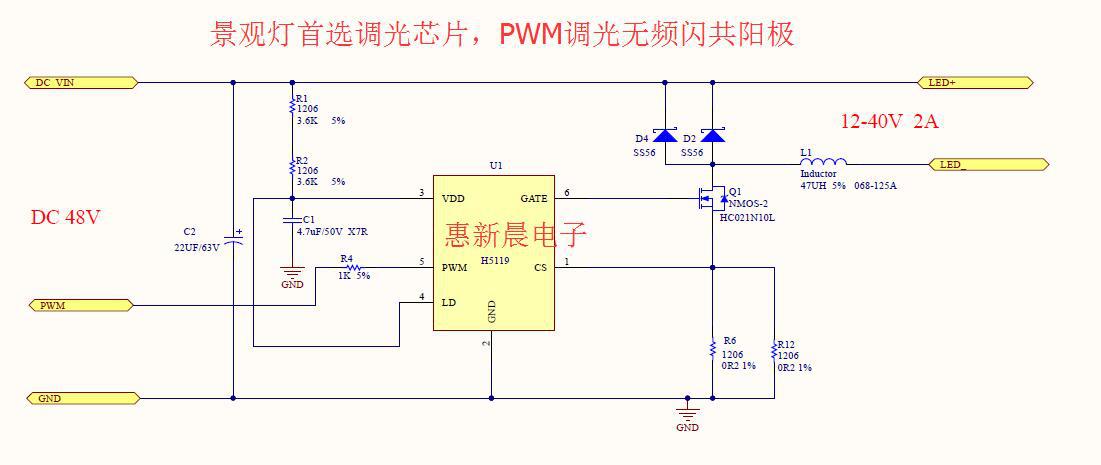

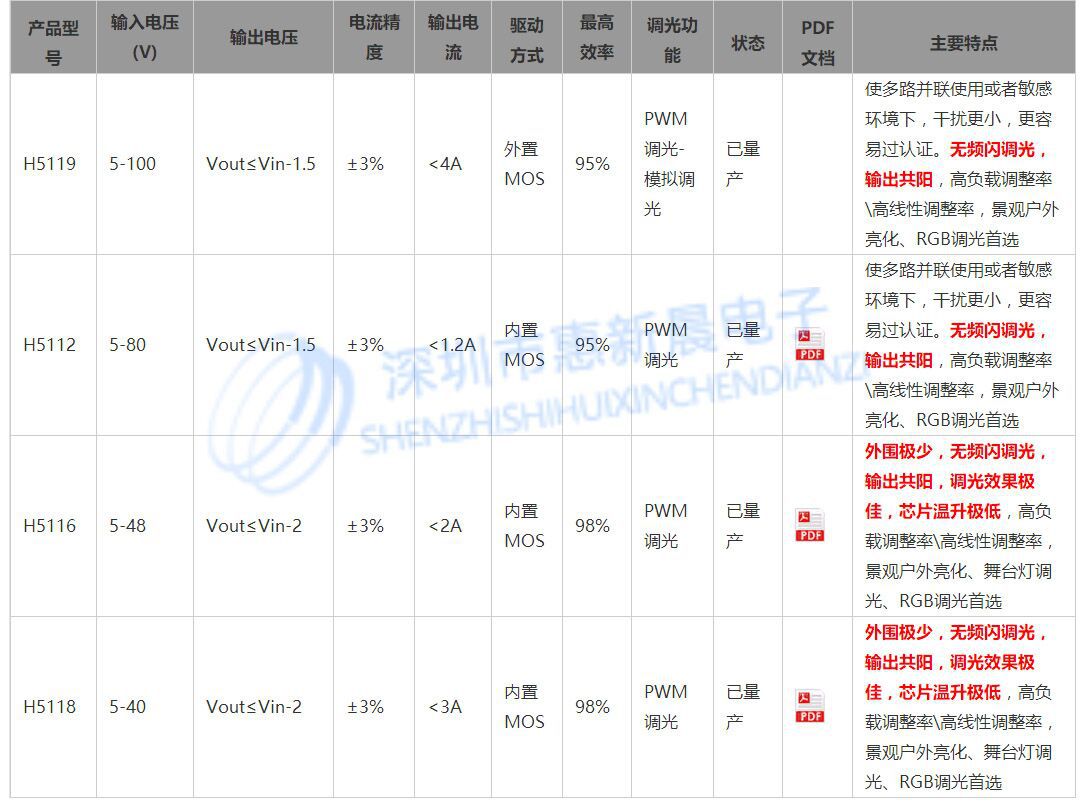

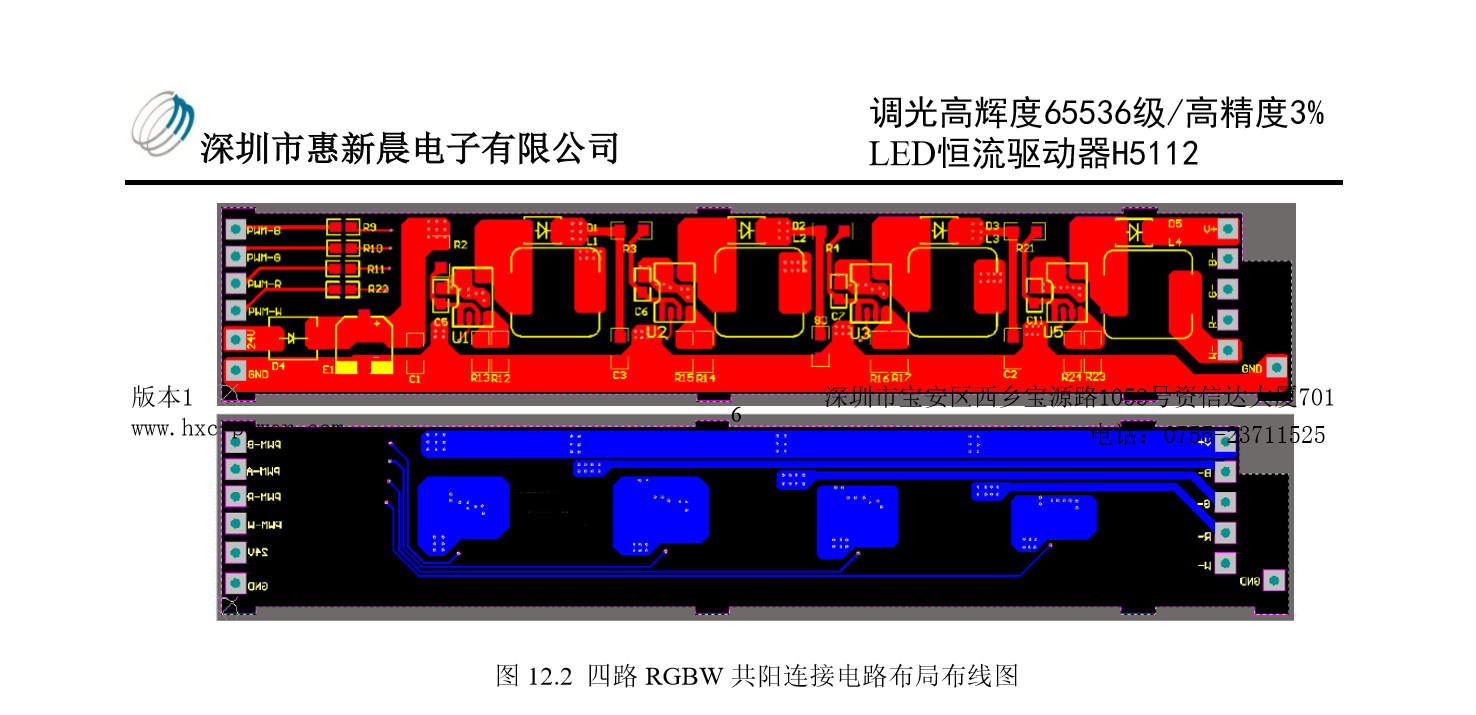

16、内置高精度比较器 , 开关频率不随调光面改变 17、独特的抖频技术,过认证容易 18、外接单片机控制PWM调光信号,支持高辉调光。65536:1调光比 19、极少的外围元器件 20、调光一致性好 21、抗干扰能力强,多路并联不受干扰 22、pwm调光无频闪 23、平均电流检测模式 24、恒流精度3% 25、高负载调整率 26、高线性调整率 27、调光过程中无任何抖动现象 27、电感无噪音 28、调光频率可调,调光频率支持高达25K 29、支持多路并联输出 应用市场: DMX512景观照明、舞台灯光、DMX512景观亮化洗墙灯、LED景观装饰照明、帕灯、摇滚灯、点光源、DMX512点阵洗墙灯、内控洗墙灯、外控洗墙灯、点阵洗墙灯、点控洗墙灯、DMX点控洗墙灯、DMX建筑照明、投光灯、泛光灯、车船灯、投光灯、蓝牙调光、wify调光、2.4G调光等低压调光应用 H511系列选型列表: 方案介绍: 基于H5119推出DMX512景观装饰照明、舞台灯、洗墙灯无频闪共阳极输出LED驱动方案。支持DC-DC12-48V输入,输出电流60-2000mA 效率高达96%,芯片集成度高,BOM器件个数少,具有过流保护,过载保护,过温保护,过压保护等功能。 方案参数: 输入电压:24-48V 输出功率:30W 输出电压:DC15V 输出电流:2A 高效率:96% 恒流精度高,电流误差小 开路保护:当输出端无负载开路时,输入端正常输入,本产品不会损坏 过载保护:本品为恒流设计,负载在设计范围内输出恒流; 驱动芯片为平均电流恒流模式,解决峰值电流模式下临界点电流升高的问题,无频闪,65536:1调光比高辉灰度调光 H5119 电路图: 深圳市惠新晨电子有限公司 周工 手机15889768528 QQ:2945356936 深圳市宝安区西乡街道宝源路1053号资信达大厦 如果详细了解我司产品性能欢迎您的来电 免费提供技术支持,免费提供DEMO测试 深圳市惠新晨电子有限公司专业从事高辉调光65536:1调光比的舞台灯、帕灯、景观亮化照明、洗墙灯共阳极可调光驱动IC H5112 H5116 H5118 H5119,支持高频调光,支持调光无频闪,高品质,高性能,一致性好,抗干扰能力强,调光效果更佳 惠新晨电子是您永远值得信赖的合作伙伴
|
