清晰的解读UART与IRDA的关系

只看该作者 · 2018-8-29 09:04

通用异步收发(UART)接口是手机应用处理器上常见的接口，UART符合标准的RS-232非归零编码格式。UART也可以兼容红外IrDA的工作模式，UART还可以通过外部的红外信号转换电路来驱动低速的红外设备(IrDA)。

很多地方把UART与IRDA的处理归为一类的原因是：两者都是通过对一定波形按照时钟进行采样和处理来获得有效数据。

只看该作者 · 2018-8-29 09:05

下面通过一个实例波形图来解析UART通讯的实质。用串口调试工具发送字符串“5 0 4”，这五个字符都是按照ASCII码值来传递的（包括两个空格，ASCII值20），所谓的数据宽度就是指每个字符用多少位的数据位来表一个字符；所谓的停止位就是每两个字符间有多少空闲时间（或空闲周期）当作间隔；所谓的校验位就是后面有没有附加数据校验值，所谓的波特率就是一个位占多少分之一秒。

只看该作者 · 2018-8-29 09:05

如上图，从左往右读字符，从右往左读字符的位，依次读出0 0 1 1 0 1 0 1 （1 stop）0 0 1 0 0 0 0 0（1 stop）0 0 1 1 0 0 0 0（1 stop）0 0 1 0 0 0 0 0 （1 stop）0 0 1 1 0 1 0 0，他们分别是“5 0 4”的五个字符的ASCII码值。

只看该作者 · 2018-8-29 09:07

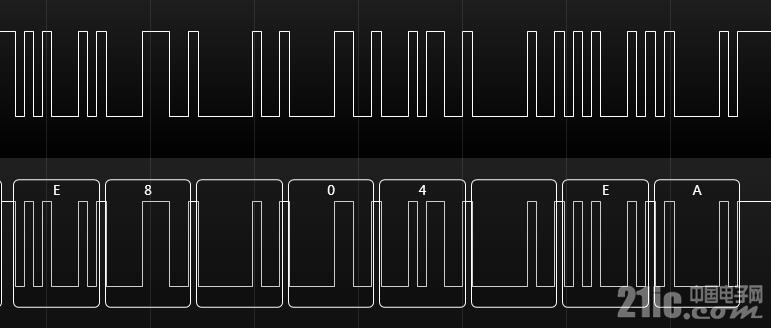

在串口调试助手中，有选项是以十六位发送，这个时候在波形上仍然是ASCII码，只不过解读的结果不同。比如用uart做数据通讯要发送一串UART命令，E8 04 EA，如下：

只看该作者 · 2018-8-29 09:08

如果用十六进制发送，十六进制接收，发送值转换的是45 38 20 30 34 20 45 41 ，接收解码是

上述两种在波形上的表现始终是一样的。
