复杂的东西很多时候可以通过简单的模块原理组合起来，学习模拟应用设计很多时候也是自己摸着石头过河，当过了河之后才能知道怎么过来的，于是才有正确的总结经验。刚才正准备用手一根根摘着刚从超市发买回的白玉豆腐丝就着啤酒正休闲，忽然想明白了，更多时候怎么把这个茬给忘了。想学好模拟手头可参考的就在桌子上啊，能把Fluke 45这类台式万用表的模拟电路搞清楚，再把桌面的泰克TDS1系列的示波器前端模拟电路搞清楚那不就齐了，这两个东西可包括低速模拟和高速模拟的，既有信号采集又有开关电源在采集系统中的应用，既有稳定性处理又有高速采集……。这两个设计应该是我们最好的老师。从数年前修理这台二手Fluke 45时就已经发现它近乎完美的设计水准，同理这类似的泰克1系列示波器也是设计经典中的经典，看看它的衰减器便知。 以万用表为例，简单的欧姆定律在万用表中已经被用到了极致的，包括电压电流的测量都离不开它，可要真的把这简单原理反映在产品上那着实需要下一番功夫。交流信号有效值测量的处理在万用表中也是至今没有完全超越AD736类的芯片的亮点，尽管有N多人试图从自己的运放电路设计水平上去超越，始终没有太多建树。各种诸如C/U，L/U，F/U，R/U，T/U……等变换电路也远没达到设计上完全无缺憾，其经典的电路设计需要我们用今天的自校正自诊断等方法去发扬，更多的是我们能够从中学到些真正有用的东西，最起码这万用表是我们所用到的最皮实耐用的仪器之一，这也是玩好万用表电路的原因之一，可靠性和稳定性。
泰克的示波器中电路更多是高速采集系统各个模块的协调设计的问题，不管是前端的衰减器设计还是电源设计，还是高速AD系统设计，对于做高速采集系统来说，能把它理解透无疑是最近的途径。相信未来很多人在搞衰减设计时，高速AD缓冲设计的时候能够有机会打开泰克，不光是电路，包括EMC设计都让你开拓一下设计思路，毕竟目前我们有条件可以学到人家的好。

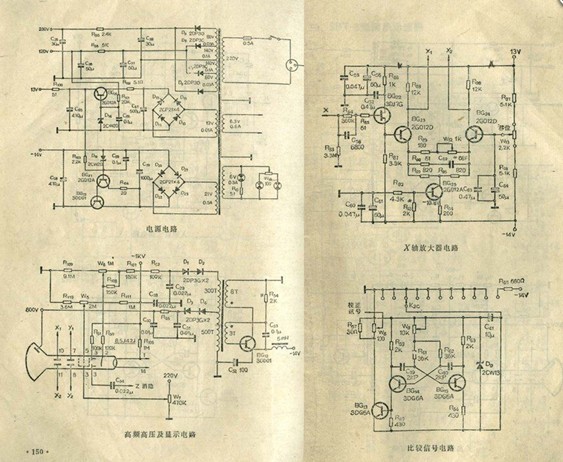

当然我们也不能玩命的一个抄板，那个意义也不大，更多是提取它们的设计精华，丰富我们的设计思想，并且确保这种思想具有一个传承性，后面的人可以接着学。前些天在EDNchina上看了一个《榨干示波器……》类的**，更希望有人能够榨干示波器系统设计的思想，还有榨干福禄克的设计思想，这个尽管有点难，但无疑也是条近路，好处还是大大的有。包括更多老的以及更老的模拟应用设计，我们都应该去了解它的优缺点，好的就该继承下去。下图是一个很老的模拟示波器电源部分和放大部分的图纸，看看便知我们还有很多机会，因为这个中国以前也干过这个，包括不用运放用晶体管我们也能搭出来好的放大电路，这个也需要有人去继承，起码将来知道是怎么干的。 |
