单片机存储器结构

只看该作者 · 2019-4-29 22:19

1、存储器构造

存储器就是用来存放数据的地方。它是利用的高低来存放数据的，也就是说，它存放的实际上是电平的高、低，而不是我们所习惯认为的1234这样的数字

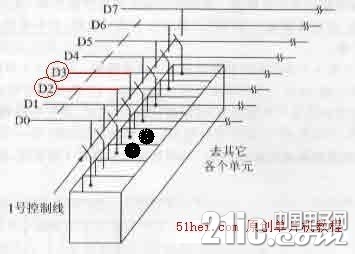

图2。单片机里面都有这样的存储器，这是一个存储器的示意图：一个存储器就象一个个的小抽屉，一个小抽屉里有八个小格子，每个小格子就是用来存放“电荷”的，电荷通过与它相连的电线传进来或释放掉，每个小抽屉称之为一个“单元”。

有了这么一个构造，我们就能开始存放数据了，想要放进一个数据12，也就是00001100，我们只要把第二号和第三号小格子里存满电荷，而其它小格子里的电荷给放掉就行了。问题出来了，一个存储器有好多单元，线是并联的，在放入电荷的时候会将电荷放入所有的单元中，而释放电荷的时候会把每个单元中的电荷都放掉，这样的话，不管存储器有多少个单元，都只能放同一个数，这不是我们所希望的，因此要在结构上稍作变化，看图2，在每个单元上有个控制线，我想要把数据放进哪个单元，就给一个信号这个单元的控制线，这个控制线就把开关打开，这样电荷就能自由流动了，而其它单元控制线上没有信号，所以开关不打开，不会受到影响，这样，只要控制不一样单元的控制线，就能向各单元写入不一样的数据了，同样，如果要某个单元中取数据，也只要打开对应的控制开关就行了。

只看该作者 · 2019-4-29 22:20

2、存储器译码

那么，我们怎样来控制各个单元的控制线呢？这个还不简单，把每个单元元的控制线都引到集成电路的外面不就行了吗？事情可没那么简单，一片27512存储器中有65536个单元，把每根线都引出来，这个集成电路就得有6万多个脚？不行，怎么办？要想法减少线的数量。我们有一种办法称这为译码，简单介绍一下：一根线能代表2种状态，2根线能代表4种状态，3根线能代表几种，256种状态又需要几根线代表？8种，8根线，所以65536种状态我们只需要16根线就能代表了。

只看该作者 · 2019-4-29 22:20

3、存储器的选片及总线的概念

至此，译码的问题解决了，让我们再来关注另外一个问题。送入每个单元的八根线是用从什么地方来的呢？它就是从计算机上接过来的，一般地，这八根线除了接一个存储器之外，还要接其它的器件，这样问题就出来了，这八根线既然不是存储器和计算机之间专用的，如果将某个别的单元接在这八根线上，就不好了，比如这个存储器单元中的数值是0FFH另一个存储器的单元是00H，那么这根线到底是处于高电平，还是低电平？所以我们要让它们分离。办法当然很简单，当外面的线接到单片机的管脚进来后，不直接接到各单元去，中间再加一组开关就行了。平时我们让开关关闭着，如果确实是要向这个存储器中写入数据，或要从存储器中读出数据，再让开关接通就行了。这组开关由三根引线选择：读控制端、写控制端和片选端。要将数据写入片中，先选中该片，然后发出写信号，开关就合上了，并将传过来的数据（电荷）写入片中。如果要读，先选中该片，然后发出读信号，开关合上，数据就被送出去了。注意图4，读和写信号同时还接入到另一个存储器，但是由于片选端不一样，所以虽有读或写信号，但没有片选信号，所以另一个存储器不会“误会”而开门，造成冲突。

从上面的介绍中我们已经看到，用来传递数据的八根线并不是专用的，而是很多器件大家共用的，所以我们称之为数据总线，总线英文名为BUS，总即公交车道，谁都能走。而十六根地址线也是连在一起的，称之为地址总线。

只看该作者 · 2019-4-29 22:20

半导体存储器的分类

按功能能分为只读和随机存取存储器两大类。

只读存储器的英文缩写为ROM（READ ONLY MEMORY），从字面上理解就是只能从里面读，不能写进去，它类似于我们的书本，发到我们手回之后，我们只能读里面的内容，不能随意更改书本上的内容。
随机存储器的英文缩写为RAM（Random Access Memory），即随时能改写，也能读出里面的数据，它类似于我们的黑板，我能随时写东西上去，也能用黑板擦擦掉重写。

只看该作者 · 2019-4-29 22:21

解释一下几个常见的概念：

PROM，称之为可编程存储器。这就象我们的练习本，买来的时候是空白的，能写东西上去，可一旦写上去，就擦不掉了，所以它只能用写一次，要是写错了，就报销了。（现在已经被淘汰）
EPROM，称之为紫外线擦除的可编程只读存储器。它里面的内容写上去之后，如果觉得不满意，能用一种特殊的办法去掉后重写，这就是用紫外线照射，紫外线就象“消字灵”，能把字去掉，然后再重写。当然消的次数多了，也就不**了，所以这种芯片能擦除的次数也是有限的——几百次吧。（现在已经被淘汰）
EEPROM，也叫 E2PROM称之为电可擦可编程只读存储器，它和EEPROM类似，写上去的东西也能擦掉重写，但它要方便一些，不需要光照了，只要用电就能擦除或者重新改写数据，所以就方便许多，而且寿命也很长（几万到几十万次不等）。
FLASH，称之为闪速存储器，属于EEPROM的改进产品，它的最大特点是必须按块(Block)擦除(每个区块的大小不定，不同厂家的产品有不同的规格)，而EEPROM则可以一次只擦除一个字节(Byte)。FLASH现在常用于大容量存储,比如u盘
