高保真无线立体声音箱电路图
如果自己亲自动手，制作一套高保真无线立体声音箱，在无拘无束欣赏美妙音乐的同时，您一定还会有一种成就感。如果您已有一套2.1声道音箱，再加上您的作品，便可构成无线环绕立体声音箱系统，当然您得有一块4.1声道声卡；此外该无线立体声音箱还可与您现有的音响系统构成无线家庭影院。 本期介绍的无线立体声音箱系统包括无线立体声发射（BH1417F或BBH1416F调频发射芯片）电路和无线立体声接收（CXA1238M调频接收芯片）与放大电路，由于电路简单，外围元件少，所以即便是普通的业余电子爱好者，也有极高的制作成功率。制作的成功率可达100%。
一、发射装置的制作 发射装置采用的单片数字锁相立体声调制芯片BH1416F，该芯片性能卓越，失真仅为0.5%，声道分离度高达40dB，传送的音质可达专业级别。其引脚功能如下图：
二、接收与放大电路的制作

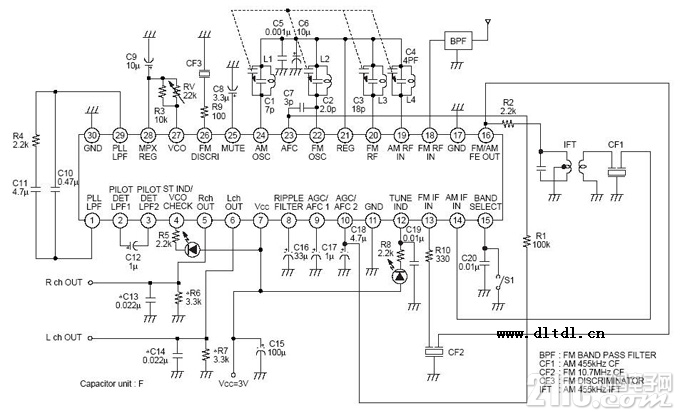

接收电路采用的是高品质调频立体声接收芯片CXA1238M，其引脚功能如下图所示：
放大电路采用TDA2030A高保真音频放大芯片，该电路与接收电路合并设计在同一块印刷电路板上。
|
