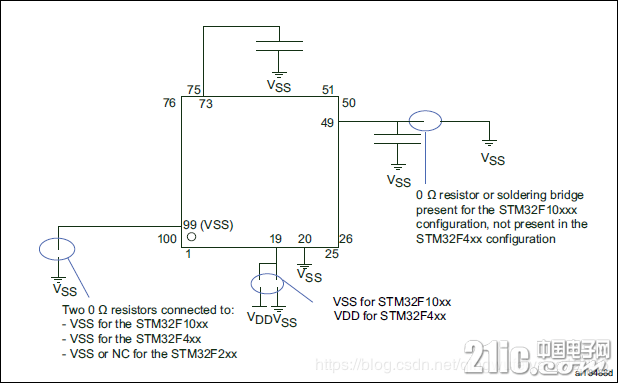

本文介绍STM32F407特殊引脚连接电路,见下图:
watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3Fpbmd3dWZlaXlhbmcxMjM0Ng==,size_16,color_FFFFFF,t_70.jpg (48.3 KB ) 下载附件 2019-7-4 09:57 上传
watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3Fpbmd3dWZlaXlhbmcxMjM0Ng==,size_16,color_FFFFFF,t_70.jpg (48.3 KB )
下载附件
2019-7-4 09:57 上传
使用特权
引脚:49、73

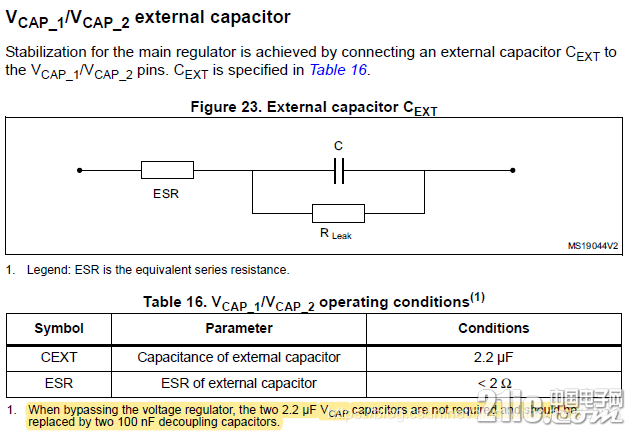

VCAP_1和VCAP_2,按照下列电路设计方法进行设计。这里应该着重看最后1句话,其表明使用2个0.1uF电容对地即可。
watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3Fpbmd3dWZlaXlhbmcxMjM0Ng==,size_16,color_FFFFFF,t_70.jpg (59.84 KB ) 下载附件 2019-7-4 09:57 上传
watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3Fpbmd3dWZlaXlhbmcxMjM0Ng==,size_16,color_FFFFFF,t_70.jpg (59.84 KB )

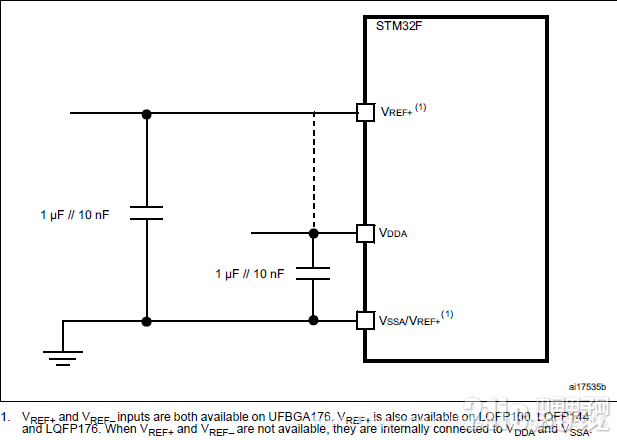

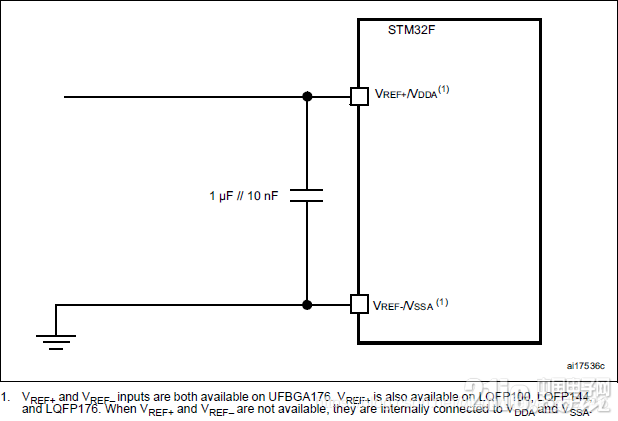

引脚:11、22、28、50、75、100
VDD和VDDA,22脚是模拟电源,这些引脚直接加0.1uF电容去耦即可。
引脚:6
VBAT,该引脚连接电池,用以在主电源掉电后,维持芯片部分部件(例如RTC)继续工作,当不使用这些功能时,可按照下述方法进行电路连接。
