CC2640之修改发射功率

只看该作者 · 2019-7-10 10:12

一、简介

本文以SimpleBLEPeripheral工程为例，介绍如何在工程中修改发射功率。

二、实验平台

协议栈版本：ble_cc26xx_2_01_00_44423

编译软件：IAR Embedded Workbench for ARM Version 7.40

硬件平台：CC26xxDK开发板

仿真器：XDS100V3（香瓜）

只看该作者 · 2019-7-10 10:13

实验步骤
1、添加测试代码1（simpleBLEPeripheral.c的SimpleBLEPeripheral_init中）
  //设置发射功率
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_21_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_18_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_15_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_12_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_9_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_6_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_3_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_0_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_1_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_2_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_3_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_4_DBM);
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_5_DBM);
由上述代码的形参可知CC2640一共有13个档。
我们可以每次使用其中一条代码进行测试。

只看该作者 · 2019-7-10 10:13

2、添加测试代码2（替换simpleBLEPeripheral.c的GUA_HandleKeys）
static uint8 sTxPowerStatus = 0;

#define sTxPowerStatus_MINUS_21_DBM          0
#define sTxPowerStatus_MINUS_18_DBM          1
#define sTxPowerStatus_MINUS_15_DBM          2
#define sTxPowerStatus_MINUS_12_DBM          3
#define sTxPowerStatus_MINUS_9_DBM             4
#define sTxPowerStatus_MINUS_6_DBM             5
#define sTxPowerStatus_MINUS_3_DBM             6
#define sTxPowerStatus_0_DBM                   7
#define sTxPowerStatus_1_DBM                   8
#define sTxPowerStatus_2_DBM                   9
#define sTxPowerStatus_3_DBM                   10
#define sTxPowerStatus_4_DBM                   11
#define sTxPowerStatus_5_DBM                   12

static void GUA_HandleKeys(uint8 keys)
{
  //SELECT键
  if ( keys & KEY_SELECT )
  {
switch(sTxPowerStatus)
{
   case sTxPowerStatus_MINUS_21_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_21_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_18_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_18_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_15_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_15_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_12_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_12_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_9_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_9_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_6_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_6_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_MINUS_3_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_3_DBM); //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_0_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_0_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_1_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_1_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_2_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_2_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_3_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_3_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_4_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_4_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus++;                                     //指向下一个发射功率
      break;
   }

   case sTxPowerStatus_5_DBM:
   {
      HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_5_DBM);       //设置发射功率
      GUA_Led_Set(HAL_LED_1, HAL_LED_MODE_TOGGLE);          //LED1反转一次
      sTxPowerStatus = 0;                                  //指向下一个发射功率,回首位重复
      break;
   }

   default:break;
}
  }
}

香瓜在这里添加了按键修改发射功率的测试代码，进行测试发射功率的进一步测试。

只看该作者 · 2019-7-10 10:13

实验结果
1、测试代码1的实验结果
由于RSSI是一直在变化过程中，香瓜选择“每个发射功率观察10S、取其最大最小值、设备与手机相距约1米”，得到如下数据：
  //设置发射功率（默认-54~-56dB）
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_21_DBM);    //-75~-78dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_18_DBM);    //-74~-79dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_15_DBM);    //-72~-76dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_12_DBM);    //-71~-76dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_9_DBM);       //-62~-70dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_6_DBM);       //-62~-64dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_MINUS_3_DBM);       //-59~-61dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_0_DBM);             //-55~-61dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_1_DBM);             //-54~-58dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_2_DBM);             //-51~-55dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_3_DBM);             //-52~-56dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_4_DBM);             //-48~-52dB
  //HCI_EXT_SetTxPowerCmd(HCI_EXT_TX_POWER_5_DBM);             //-48~-52dB

只看该作者 · 2019-7-10 10:13

2、测试代码2的实验结果
无论按键按几下，RSSI几乎都不变，因此使用按键起不到随时调整发射功率的作用。

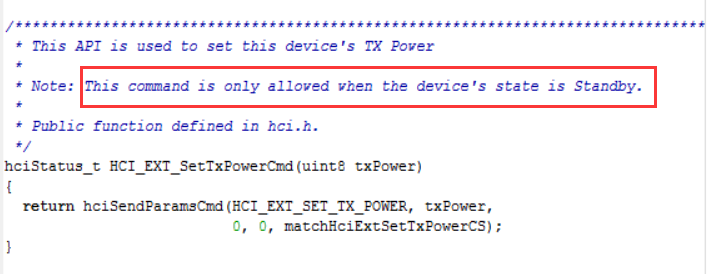

香瓜在函数的注释中发现了这句话：

香瓜的理解是必须在空闲阶段才能执行修改发射功率的操作，而空闲阶段也就是指初始化阶段，因此导致测试2的按键方式无法修改发射功率。

只看该作者 · 2019-7-10 10:14

3、香瓜总结
CC2640虽然可调的发射功率比CC254x多了许多档次，但可调的发射功率太密集，导致许多档次其实是**肋式的存在。
大家自行选择合适的发射功率即可。
