低功耗蓝牙串口透传芯片CH9141

[复制链接]
6648|39
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
WCHTech2|  楼主 | 2019-9-15 17:09 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 WCHTech2 于 2019-10-22 17:11 编辑

概 述

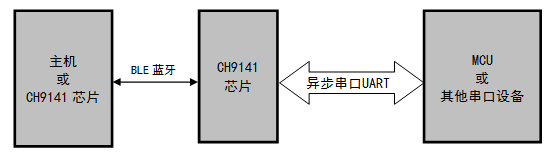

      CH9141低功耗蓝牙串口透传芯片,支持BLE4.2,芯片支持广播模式、主机模式和从机模式。支持串口AT配置和在从机模式下的蓝牙通信配置,并提供通用GPIO、同步GPIO、ADC采集功能。串口波特率可达921600bps,可通过APP或者串口命令轻松配置,方便快捷。


特 点
> 支持标准的蓝牙BLE4.2。
> 传输距离100米。
> 发射功率可调。
> 支持串口AT配置和蓝牙传输配置。
> 支持广播模式、主机模式和从机模式。
> 提供通用GPIO和同步GPIO功能,支持蓝牙控制。
> 支持一路12位ADC采集,支持蓝牙读取。
> 串口波特率支持300~921600bps。
> 支持常用的MODEM 联络信号。
> QFN28封装,方形无引线28脚,面积仅4*4mm。

开发资料
1、CH9141技术手册: CH9141DS1.pdf (183.44 KB)
2、CH9141EVT:       CH9141 EVT.zip (5.46 MB)
     (1) CH9141EVT简介
     (2) CH9141EVT原理图PDF
     (3) 安卓端BLE调试助手
3、CH9141原理图PCB设计参考
坛友所提补充的PCB相关资料 CH9141_SH03_V103@1909.rar (852.52 KB)
4、CH9141底板设计原理图和PCB设计参考
CH9141_EL_BASE_V100.rar (577.87 KB)

使用特权

评论回复
评论
bxk1986 2020-2-12 14:33 回复TA
有相关射频设计的文档吗?
沙发
瞎折腾| | 2019-9-17 07:09 | 只看该作者
关键价格如何啊!!

使用特权

评论回复
板凳
WCHTech2|  楼主 | 2019-9-17 12:34 | 只看该作者
瞎折腾 发表于 2019-9-17 07:09
关键价格如何啊!!

寻价咨询025-52638389 张**

使用特权

评论回复
地板
wheel_wl| | 2019-10-16 20:28 | 只看该作者
是替换串口蓝牙模块的吗?

使用特权

评论回复
5
GaoChip| | 2019-10-17 08:51 | 只看该作者
规格书里没有功耗参数,不知道怎么样?

使用特权

评论回复
6
WCHTech2|  楼主 | 2019-10-17 09:33 | 只看该作者
GaoChip 发表于 2019-10-17 08:51
规格书里没有功耗参数,不知道怎么样?

你好,相关参数在手册最下方呢。这是款低功耗蓝牙芯片,睡眠功耗低至1uA

使用特权

评论回复
7
wheel_wl| | 2019-10-17 14:51 | 只看该作者
请问楼主,CH9141模块的PCB不能公布一下吗?既然卖芯片,PCB设计的注意事项,所用BOM都应该公开呀?

使用特权

评论回复
8
WCHTech2|  楼主 | 2019-10-17 16:23 | 只看该作者
wheel_wl 发表于 2019-10-17 14:51
请问楼主,CH9141模块的PCB不能公布一下吗?既然卖芯片,PCB设计的注意事项,所用BOM都应该公开呀? ...

图已更新,请查收。

使用特权

评论回复
9
wheel_wl| | 2019-10-18 13:14 | 只看该作者
请问楼主,CH9141的LED引脚,是指示蓝牙连接状态吗?连接成功的话,是高电平?还是低电平呢?没有看到对此说明呢。

使用特权

评论回复
10
WCHTech2|  楼主 | 2019-10-19 09:44 | 只看该作者
wheel_wl 发表于 2019-10-18 13:14
请问楼主,CH9141的LED引脚,是指示蓝牙连接状态吗?连接成功的话,是高电平?还是低电平呢?没有看到对此 ...

未连接慢闪,连接常亮。

使用特权

评论回复
11
wheel_wl| | 2019-10-21 17:33 | 只看该作者
WCHTech2 发表于 2019-10-19 09:44
未连接慢闪,连接常亮。

常亮的时候,LED引脚到底是低还是高?

使用特权

评论回复
12
WCHTech2|  楼主 | 2019-10-21 18:25 | 只看该作者
wheel_wl 发表于 2019-10-21 17:33
常亮的时候,LED引脚到底是低还是高?

常亮时,LED的引脚为低电平。

使用特权

评论回复
13
zhang..yb| | 2019-12-10 08:35 | 只看该作者
主机可否是 PC上的蓝牙? 有 PC APP 范例吗?

使用特权

评论回复
14
WCHTech2|  楼主 | 2019-12-13 16:56 | 只看该作者
zhang..yb 发表于 2019-12-10 08:35
主机可否是 PC上的蓝牙? 有 PC APP 范例吗?

可以参考例程中的HID_Keyboard, 连接PC端的蓝牙即可。

使用特权

评论回复
15
zhang..yb| | 2019-12-16 09:44 | 只看该作者
HID_Keyboard 在哪里下载?

使用特权

评论回复
16
zhang..yb| | 2019-12-16 15:19 | 只看该作者
用手机 APP 测试,可以发送数据到9141,但收不到 9141 的数据,不知道什么原因

使用特权

评论回复
17
zzele| | 2020-1-1 18:19 | 只看该作者
的确很不错了,希望国产ic越来越好!

使用特权

评论回复
18
東南博士| | 2020-1-6 16:33 | 只看该作者
请问这个可以控制发射功率吗?

使用特权

评论回复
19
WCHTech2|  楼主 | 2020-1-6 18:38 | 只看该作者
東南博士 发表于 2020-1-6 16:33
请问这个可以控制发射功率吗?

可以,发射功率8档可调。

使用特权

评论回复
20
WCHTech2|  楼主 | 2020-1-6 18:39 | 只看该作者
zhang..yb 发表于 2019-12-16 09:44
HID_Keyboard 在哪里下载?

EVT例程中就包含HID_Keyboard

使用特权

评论回复
