NV4054 线性锂离子电池充电器数据手册

只看该作者 · 2019-11-27 15:00

只看该作者 · 2019-11-27 15:01

本帖最后由 zhamatu 于 2019-11-27 15:02 编辑

产品概述
NV4054 是一款完整的采用恒定电流/恒定电压单节锂离子电池充电管理芯片。其 SOT 小封装和较少的外部元件数目使其成为便携式应用的理想器件，NV4054 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制，充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，NV4054 将自动终止充电循环。

当输入电压（交流适配器或 USB 电源）被拿掉时，NV4054 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。也可将 NV4054 置于停机模式，以而将供电电流降至 45uA。NV4054 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

只看该作者 · 2019-11-27 15:02

 主要特性
 充电电流最大可调整到 500MA；
 无需 MOSFET、检测电阻器或隔离二极管；
 热带保护的恒定电流/恒定电压操作最大限度保证充电速度而无过热的危险；
 直接从 USB 端口给单节锂离子电池充电；
 精度达到±1%的 4.2v 预设充电电压
 2.9v 的涓流充电门限；
 待机模式下的供电电流为45uA；
 集成完整的充电状态显示，简化外围电路；
 采用5 引脚 SOT-23 封装。

只看该作者 · 2019-11-27 15:03

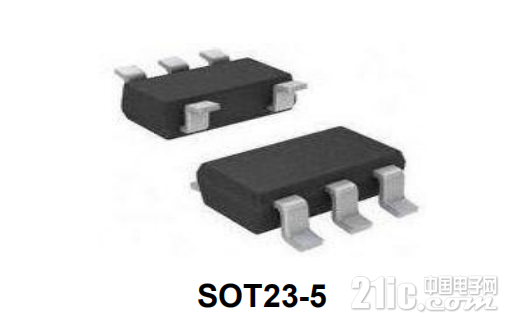

 封装外形

只看该作者 · 2019-11-27 15:03

 典型应用
 蜂窝电话、PDA、MP3 播放器
 充电座
 蓝牙应用

只看该作者 · 2019-11-27 15:03

 管脚配置

只看该作者 · 2019-11-27 15:04

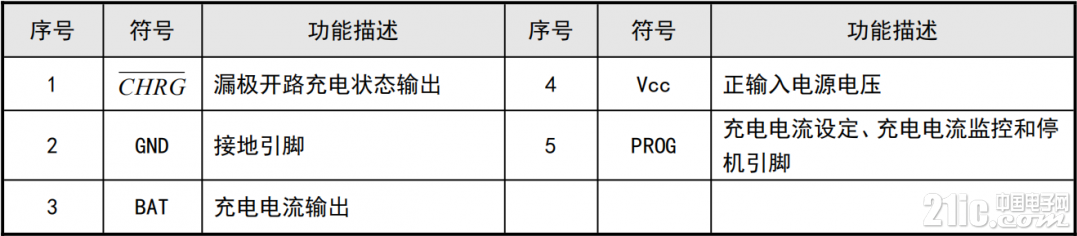

 管脚描述

只看该作者 · 2019-11-27 15:05

 功能框图

只看该作者 · 2019-11-27 15:05

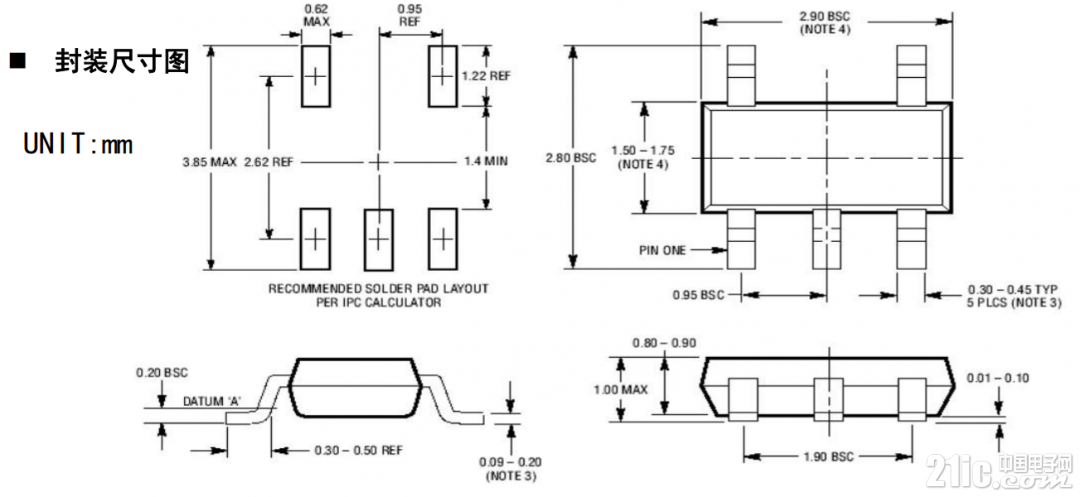

 封装尺寸图

只看该作者 · 2019-11-27 15:07

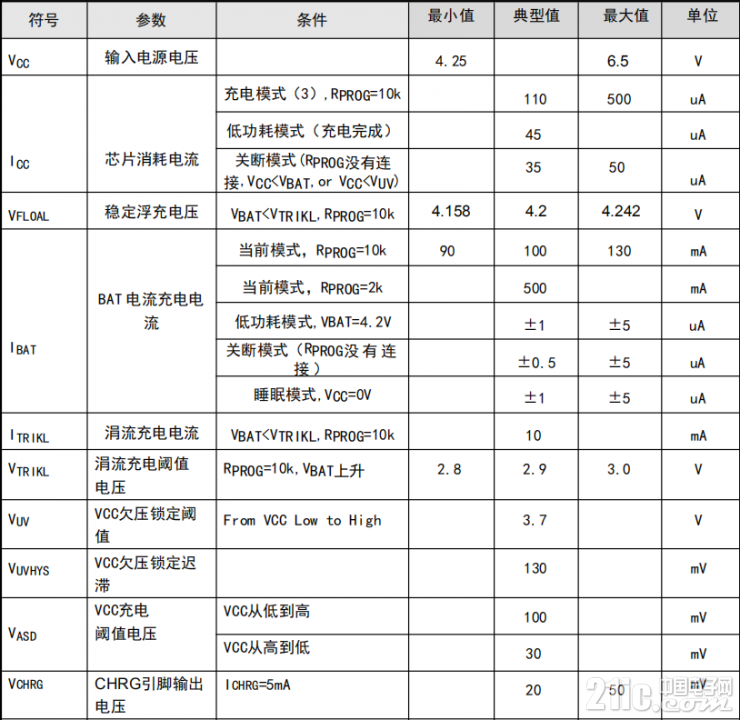

 电气特性
表格标注表示该指标适合整个工作温度范围，否则仅指TA=25℃，VCC=5V，除非特别注明。

只看该作者 · 2019-11-27 15:08

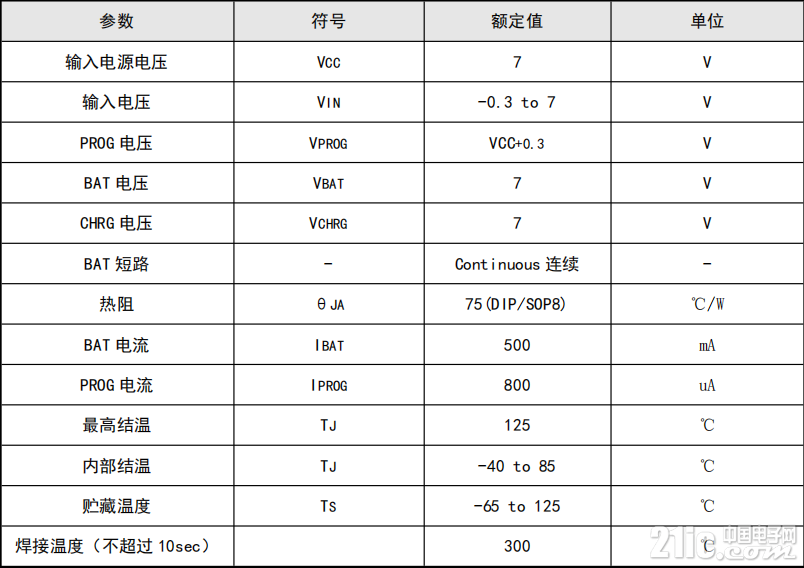

 绝对最大额定值
