 产品概述
NV7303 是一款单片同步整流降压调节器，片上集成了 1 个 120MΩMOSFET，使其能够在 4.7V 到 28V 的宽输入电压中提供 3A 的连续负载电流。电流模式控制提供快速瞬态响应和周期的电流限制。具有可编程软启动功能，可预防启动时电流浪涌发生；关机模式下，电流小于 1uA。
NV7303 采用 eSOP8 封装，具有外围简单，成本低等优点，大功率电子产品的理想器件。

只看该作者 · 2019-11-27 16:12

 主要特性
 4.7V - 28V 宽输入工作电压
 3A 输出电流
 片内集成 MOSFET 开关器件
 输出从 0.8V-25V 可调
 具有逐周期过流保护功能
 转换效率可达 95%
 固定 360KHz 频率
 可编程软启动

只看该作者 · 2019-11-27 16:18

 封装外形

只看该作者 · 2019-11-27 16:18

 典型应用
 分布式电源系统
 预调节的线性调节器
 笔记本电脑
 直流电源、充电宝、火牛等

只看该作者 · 2019-11-27 16:19

 管脚配置

只看该作者 · 2019-11-27 16:19

 管脚描述

只看该作者 · 2019-11-27 16:20

 功能框图

只看该作者 · 2019-11-27 16:21

 功能说明
NV7303 是同步整流，电流模式降压型稳压器。它调节从 4.7V 至 28V 输入电压降到输出电压低至 0.8V，并提供高达 3A 的负载电流。
NV7303 采用电流模式控制调节输出电压，其原理为通过测量带分压电阻网络的 FB 和内部跨导误差放大器电压，再通过比较 COMP 引脚电压与内部开关电流控制输出电压。
该转换器采用内部 N 沟道 MOSFET 开关去降压输入稳压从而调节输出电压。由于上桥 MOSFET 需要一个大于输入电压的栅极电压，因此需要连接一个 BOOST 电容在 SW 和 BS 之间来驱动这个上桥栅电压，BOOST 升压电容在 SW 脚为低电平时从内部 5V 充电。
当 NV7303 FB 引脚超过 0.8V 的 20%额定电压时，OVP 过压比较器会锁定；COMP 引脚和 SS 引脚通过 GND 放电，迫使上桥开关管关闭。

只看该作者 · 2019-11-27 16:21

 极限参数

只看该作者 · 2019-11-27 16:22

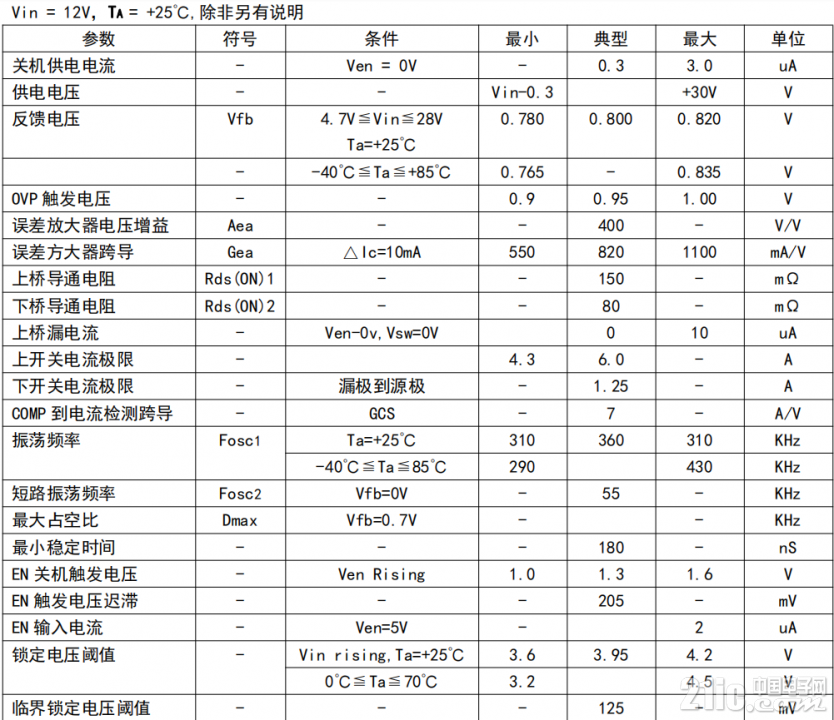

 电气参数

只看该作者 · 2019-11-27 16:22

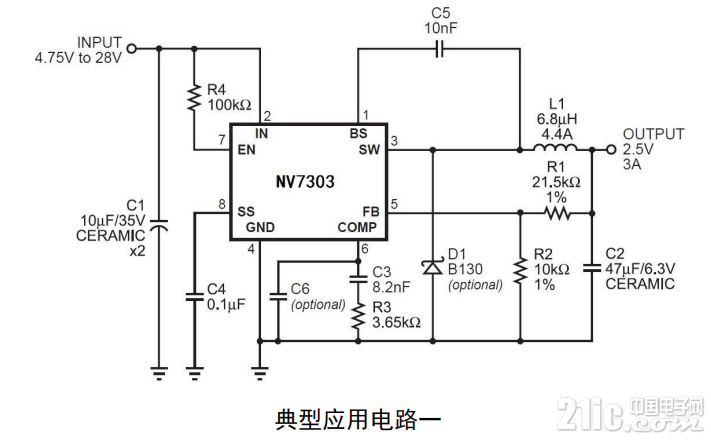

 典型应用电路图
