基于射频技术的无线识别系统设计
射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据。射频识别工作无须人工干预、非接触、阅读速度快、无磨损、不受环境影响、寿命长、便于使用。目前，射频识别技术在国外发展非常迅速，产品种类繁多，已广泛用于工业自动化、商业自动化、交通运输控制管理等众多领域，如汽车、火车等交通监控；高速公路自动收费系统；停车场管理系统；物品管理；仓储管理：车辆防盗等。由于我国射频识别技术起步较晚，除用于中国铁路的车号自动识别系统外，仅限于射频公交卡的应用。本文给出一种实现简单射频识别系统的方式。阅读器和应答器均包含在单片机控制系统中，利用ASK调制与解调电路以及匹配网络电路，使整个系统的可识别有效距离约为8．3cm，有一定的使用价值。

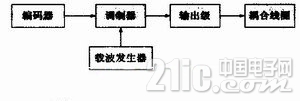

1 总体方案设计 无线射频识别（RFID）系统是由应答器、阅读器及应用支撑软件等几部分组成。应答器采用直流电源供电，它主要由编码电路、载波振荡电路、调制电路和发射电路构成。其原理如图1所示。该方案简单易行，电路简单。但这种应答器必须采用电源供电，否则电路无法工作。
将应答器看作有源应答器，在阅读器设计部分，将接收到的微弱电压信号进行放大，在利用解调电路取出有用信号，经过判别电路后再利用解码芯片，最后利用显示控制电路显示阅读器接收到的数据，其原理如图2。所示该方案电路设计简单，容易硬件实施，可行性好。
2 电路的理论分析与计算 2．1 耦合线圈的匹配理论 作为电磁能量的发射装置一耦合线圈，必须考虑其匹配问题。耦合线圈在无线识别系统的工作频率范围内表现为阻抗ZL，为了实现与系统的功率匹配，必须通过无源的匹配电路实现阻抗转换，使功率无反射地传输到耦合线圈。可以利用少量组件来实现相配的匹配电路。在现实应用中有多种不同的13．56MHz的无线识别系统采用了如图3的匹配电路。
本设计使用了该匹配电路，实现了阻抗匹配。要确定匹配电路的参数，需要测量出线圈的电感LS和导线的欧姆电阻RLS。 2．2 应答器的发射电路分析 在应答器的发送器部分，首先由频率稳定的石英晶体振荡器产生所需的工作频率的信号。振荡器信号被馈送到由信号编码的基带信号控制的调制级。此基带信号就是键控的恒压信号，在此将二进制数据以串行码的形式表示出来。根据调制器的类型，执行对振荡器信号的ASK或FSK调制。此时基带信号会被直接馈送到频率合成器，再通过功率放大使调制后的信号达到所需电平，然后将调制后的放大信号输出耦合到初级线圈。 2．3 阅读器接收电路分析 阅读器接收电路由耦合线圈、放大器、解调器、解码器和显示部分组成。通过耦合线圈所得的电压信号经过放大器放大后，再经解调器解调得到载波信号，再经解码器解码和显示电路得到应答器所发送的数据。
|
