1. 概述
压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。
2. 压力开关主要敏感元件
2.1 波登管
![]()
特点:普通型压力开关均采用此类敏感元件，主要材质由不锈钢、磷青铜等，测量范围广泛，长野的压力开关测量范围从10Pa（CL12）~100MPa（JM11）
2.2 波纹管
![]()
特点:耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为15MPa（CB33）
2.3 膜片
![]()
特点:具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如CS、CL系列等均采用此类敏感元件。
NBR：汽油、矿物油、苯
氟橡胶：热油、蒸汽、空气、四轴飞行器酸、卤素等
3. 压力开关的相关术语
3.1 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。
3.2 最大压力（Max.P）：压力范围的最大值。
3.3 满量程（F.S）：压力范围最大值和最小值的差值。
3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。
3.5 作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。
3.6 S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。
3.7 D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。
3.8 上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。
3.9 下限一接点（常闭）：亚力下降到设定值时，接点动作，回路导通。
3.10 上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。
3.11 上限2接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。
3.12 下限2接点：合并了两个下限形式，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定，双回路）两种类型。
3.13 耐压：压力开关保持其正常性能所能承受的最大压力。但是当压力开关用于过压场合时，敏感元件将会产生持续形变，这时压力设定值将变化，压力开关将不能发挥其正常性能甚至可能损坏。
3.14 IP（防护等级）：是由国际电工协会（IEC）所起草，关于灯具防尘防潮特性的标准。具体含义参考综合样本P4。

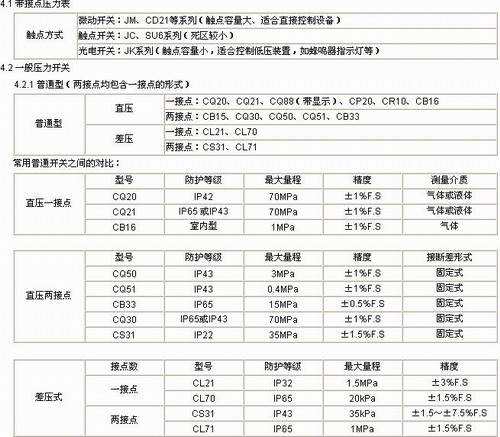

4. 长野压力开关![]()
4.2.2 防爆型（长野压力开关的防爆等级一般为d2G4）
耐压防爆结构：d
爆发等级：2（间隙深度大于25mm，间隙应大于0.4mm小于0.6mm）
发火度：G4（燃点在1350C到2000C之间，容器外面温度上升限度应为700C）
适用危险场所：第一种场所或第二种场所（如表中所示）
适用对象：石油化学、化学纤维、合成树脂、液化气、电气炉、医药品、涂料、硫安、乙烯、甲醇、苏打、氢氧化钠等。
![]()
4.3 压力开关的选型
4.3.1 防爆的必要性：防爆形式分为隔爆型和本安型，长野产品多数为隔爆型，如CD系列 。
4.3.2 是否需要带指示：根据客户指示。
4.3.3 接点数量：一接点（一个输出）或两接点（两个输出）。
4.3.4 设定值和压力范围的确定：推荐设定范围在压力范围的30%—65%之间，可设定范围为压力范围的15%—90%之间。
4.3.5 接断差的形式：可调式或固定式。
4.3.6 是否有脉动：如果压力有脉动或振动，需要带节流阀用以抑制脉动压力队以表的损伤。
4.3.7 带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜，隔膜的基本型号为SC系列，其中SC10为螺纹式安装，SC2□为工字法兰安装，SC3□为单法兰安装。
以上几点作为选型时的参考，具体选型根据客户需求指定。
