1.3A 固定频率白光驱动器NV6202数据手册

只看该作者 · 2019-12-27 19:49

 产品概述
NV6202 是一款具有 PWM 调光功能的升压型转换器，在 5V 工作电压下，最大可驱动 39 个 LED 白光灯珠（3 串 x13 列）。该芯片采用电流模式和固定频率电路结构，通过一个外置电流检查电阻来调整LED 驱动电流；低于 104mV 的反馈电压可以减小电源损耗，提高转换效率。当电路开路时，过压条件出现，检测输出电压的 OV 管脚将会关闭转换器。
NV6202 内置欠压锁定、1.3A 过流保护、过热保护以防止损坏输出负载。
NV6202 采用 SOT23-6 封装形式。

只看该作者 · 2019-12-27 19:50

 主要特性
 2.5V 到 6V 的输入电压范围
 最多可以驱动 39 个 LED 白光灯阵列

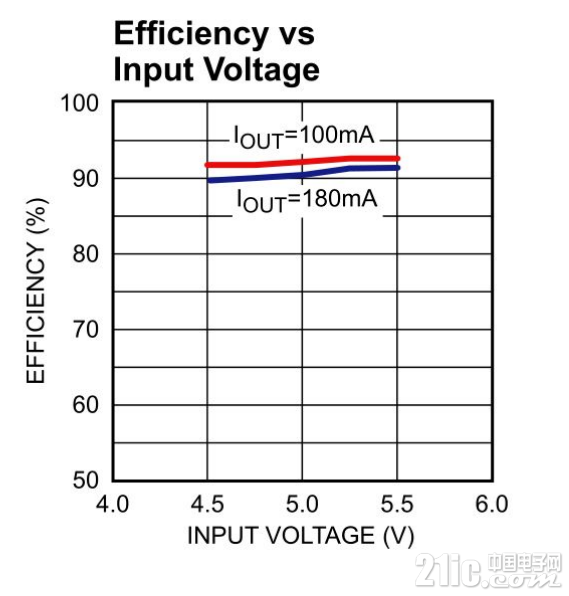

 大于 92%的转换效率
 高于 1MHz 的开关频率
 软启动和 PWM 调光

只看该作者 · 2019-12-27 19:50

 封装外形

只看该作者 · 2019-12-27 19:51

■ 管脚配置

只看该作者 · 2019-12-27 19:51

 典型应用
 车载屏、监控屏
 数码屏
 掌上电脑屏、平板电脑屏
 小型 LCD/LED 屏

只看该作者 · 2019-12-27 19:51

 管脚描述

只看该作者 · 2019-12-27 19:52

 功能框图

只看该作者 · 2019-12-27 19:53

 功能说明
NV6202 是采用峰值电流模式下恒定频率的升压调节器结构驱动白光 LED 灯串，请参考上图。在振荡器启动周期内 FET 驱动管会接通控制电路，以防止次谐波振荡器占空比大于 50%。一个稳定的斜坡电压被加到电流检测放大器的输出端，这个输出端电压驱动 PWM 比较器的正输入端，当这个电压等于误差放大器的输出电压时，功率管 FET 将会关闭。误差放大器的输出电压是 FB 反馈电压与参考电压 104mV 的差值放大电压，这样峰值电流就会恒定输出。如果反馈电压下降，误差放大器的输出电压就会增加，这样更多的电流会通过 FET 驱动管，增加的电源功率被输出。

只看该作者 · 2019-12-27 19:53

 典型应用电路

只看该作者 · 2019-12-27 19:53
