沁恒串口数据记录仪方案介绍

只看该作者 · 2020-2-26 21:00

概述

串口数据记录仪，自动记录从串口接收到的数据，并以多种数据格式进行存储，以U盘的文件形式在电脑端显示。显示方式可以是电脑端U盘的指定格式的文件形式，也可以是利用PC软件先导入分析后，生成PDF等格式文件形式，方便查看和统计。

本产品方案为单芯方案，根据记录数据量大小和数据通讯速率，提供FLASH存储的低成本数据记录方案和快速的SD卡数据存储方案。

本方案电路无需晶振、元器件少，硬件电路简单，USB方式连接电脑，U盘文件方式查看，数据统计方便、可广泛应用于工业现场的设备信息记录、物流中的温度记录、环境监测记录、黑匣子记录仪等。

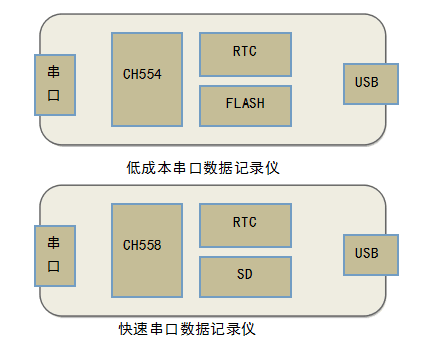

产品内部框图，仅供参考：

只看该作者 · 2020-2-26 21:01

方案简介

> 自动记录串口数据至FLASH或SD卡内，支持1200~115200bps，TTL/RS232/RS485电平。

> U盘文件方式查看记录数据。连接PC时，可模拟成U盘，支持FAT文件系统。

> 数据透明传输，可进行透明保存或格式转换后保存。

> 数据保存格式支持TXT、EXCEL（CSV）等方式保存。

> 支持PDF方式查看数据。利用PC导入数据后分析汇总生成指定格式的PDF文件。

> 支持RTC时间功能。可结合时间生成数据记录或文件。

> 支持时间、存储方式、文件名、存储权限、通讯超时等设置。

> 提供状态灯指示，方便及时处理设备异常。

> 支持PC配置工具或SD卡配置文件方式修改波特率、文件名、数据存储方式。

> 抗震性好。支持FLASH或SD卡存储数据。

> 单芯片实现/电路简单、成本低。

> 支持电池或电源适配器供电。

只看该作者 · 2020-2-26 21:01

应用场景


传感器采集记录	黑匣子数据记录	物流运输数据记录	环境监测数据
