NV32F101x 单片机时钟OSC模块的三种状态解析

只看该作者 · 2020-3-25 16:10

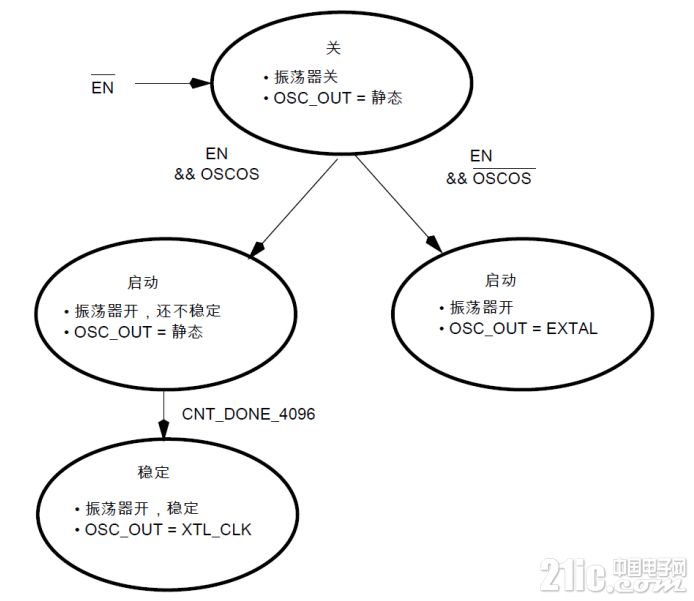

OSC 模块有三种状态。状态图如下图所示：

只看该作者 · 2020-3-25 16:11

EN引脚的解析：
EN 由 OSC_CR[OSCEN]、停止、OSC_CR[OSCSTEN]和外部请求(ICS_OSC_EN)所确定。详情可参见下表。

只看该作者 · 2020-3-25 16:12

第一个状态关断态的解析：

只要 EN 信号被否定，便进入关态。进入该状态后，XTL_CLK 和 OSC_OUT 为静态。该状态下，EXTAL 和 XTAL 引脚亦从所有其他振荡器电路去耦。OSC 模块电路配置为消耗最小的电流

只看该作者 · 2020-3-25 16:14

第二个状态振荡器启动状态的解析：
只要振荡器首次使能，振荡器便进入启动状态（EN 转换为高电平），并且 OSC_CR[OSCOS]为高电平。该状态下，OSC 模块使能，开始振荡但尚未稳定。当振荡幅度变得足够大，可以通过输入缓冲区时，XTL_CLK 开始为计数器提供时钟源。当计数器看到 XTL_CLK 的 4096 个周期时，振荡器可视作稳定，并且 XTL_CLK传输至输出时钟 OSC_OUT。

只看该作者 · 2020-3-25 16:16

第三个状态振荡器稳定状态的解析：
只要振荡器使能，振荡器便进入稳定状态（EN 高电平），OSC_CR[OSCOS]为高电平，并且计数器能看到 4096 个 XTL_CLK 周期（CNT_DONE_4096 为高电平）。在此状态下，OSC 模块在 OSC_OUT 上产生稳定的输出时钟。其频率由所用的外部组件确定。

只看该作者 · 2020-3-25 20:02

基本上所有的MCU开启振荡器后，需要有个短暂的延时，或者需要做循环稳定判断。
