NV32F101x 单片机时钟OSC模块四种振荡器模式介绍

只看该作者 · 2020-3-25 18:48

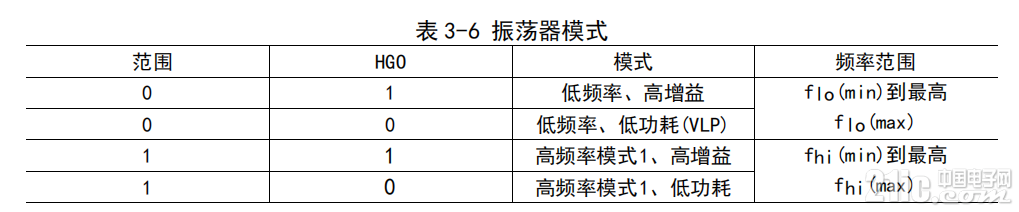

振荡器是一个皮尔斯型振荡，支持外部晶振或谐振器，可在下表所示之频率范围内工作，这些模式假定 EN = 1OSC_CR[OSCOS] =1。

只看该作者 · 2020-3-25 18:49

低频率、高增益模式
在低频率、高增益模式下（OSC_CR[RANGE] = 0、OSC_CR[HGO] = 1），振荡器使用简单的逆变器类放大器。增益设置为可获得轨到轨振荡幅度。此模式下的振荡器输入缓冲区为单端式。它为电压滤波提供低通频率过滤和迟滞功能，并将输出转换为逻辑电平。

只看该作者 · 2020-3-25 18:51

低频率、低功耗模式
在低频率、低功耗模式下（OSC_CR[RANGE] = 0、OSC_CR[HGO] = 0），振荡器使用增益控制环路来最大程度地降低功耗。随着振荡幅度的增加，放大器电流下降。这种状况将持续，直到所需的幅度到达稳态。此模式下的振荡器输入缓冲区为单端式。它为电压滤波提供低通频率过滤和迟滞功能，并将输出转换为逻辑电平。在该模式下，放大器输入、增益控制输入和输入缓冲区输入均为容性耦合，以提升漏电容差（对EXTAL 的直流电平不敏感）。
该模式下，集成了除谐振器本身以外的所有外部元器件，包括：负载电容和反馈电阻，可偏置 EXTAL。

只看该作者 · 2020-3-25 18:59

高频率、高增益模式
在高频率、高增益模式下（OSC_CR[RANGE] = 1、OSC_CR[HGO] = 1），振荡器使用简单的逆变器类放大器。增益设置为可获得轨到轨振荡幅度。此模式下的振荡器输入缓冲区为单端式。它为电压滤波提供低通频率过滤和迟滞功能，并将输出转换为逻辑电平

只看该作者 · 2020-3-25 19:12

高频率、低功耗模式
在高频率、低功耗模式下（OSC_CR[RANGE]=1、OSC_CR[HGO]=0），振荡器使用增益控制环路来最大程度地降低功耗。随着振荡幅度的增加，放大器电流下降。这种状况将持续，直到所需的幅度到达稳态。此模式下的振荡器输入缓冲区为差分式。它为电压滤波提供低通频率过滤和迟滞功能，并将输出转换为逻辑电平。

只看该作者 · 2020-3-25 20:02

低功耗可以理解，那个高增益的目的是什么呢？可以达到什么要求呢？
