AT8236 单通道刷式直流电机驱动芯片

[复制链接]
1232|2
手机看帖
扫描二维码
随时随地手机跟帖
tae007|  楼主 | 2020-5-12 15:04 | 显示全部楼层 |阅读模式
>>描述:
AT8236是一款刷式直流电机驱动器,能够以高达6A的峰值电流双向控制电机。利用电流衰减模式,可通过对输入信号进行脉宽调制(PWM)来控制电机转速,同时具备低功耗休眠模式。AT8236集成同步整流功能,可显著降低系统功耗要求。内部保护功能包含过流保护,短路保护,欠压锁定和过温保护。AT8236提供一种带有裸露焊盘的ESOP8封装,能有效改善散热性能,且是无铅产品,符合环保标准。
>>特点:
●单通道H桥电流控制电机驱动器
●宽电压供电,5.5V-30V
●低RDS(ON)电阻,200mΩ(HS+LS)
●6A峰值驱动输出,4A持续输出能力
●PWM控制接口
●支持低功耗休眠模式
>>应用:
●打印机及办公自动化设备       ●电器      ●智能家居     ●工业控制
>>型号选择及封装形式:
型号选择.png 封装形式.png

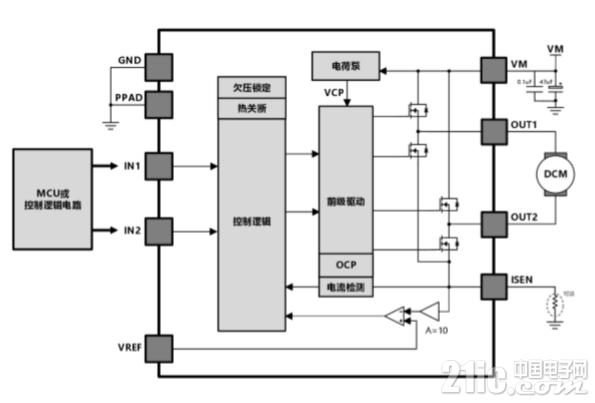

>>典型应用原理图:

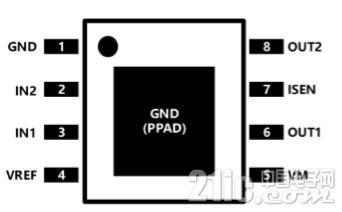

>>管脚定义:



>>其他信息:
如需获取产品详细资料及样片请及时发邮件联系我们(E-mail:sales@heroic.com.cn)。






使用特权

评论回复

相关帖子

鹏博士PBs| | 2020-5-16 19:36 | 显示全部楼层
楼上没有详细的实物说明啊

使用特权

评论回复
tae007|  楼主 | 2020-5-18 10:50 | 显示全部楼层
鹏博士PBs 发表于 2020-5-16 19:36
楼上没有详细的实物说明啊

如需获取产品详细资料及样片请及时发邮件联系我们(E-mail:sales@heroic.com.cn)。

使用特权

评论回复
