实验分享-STM8-SO8-DISCO -- 3、了解开发板资源及下载开发资料

[复制链接]
371|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主

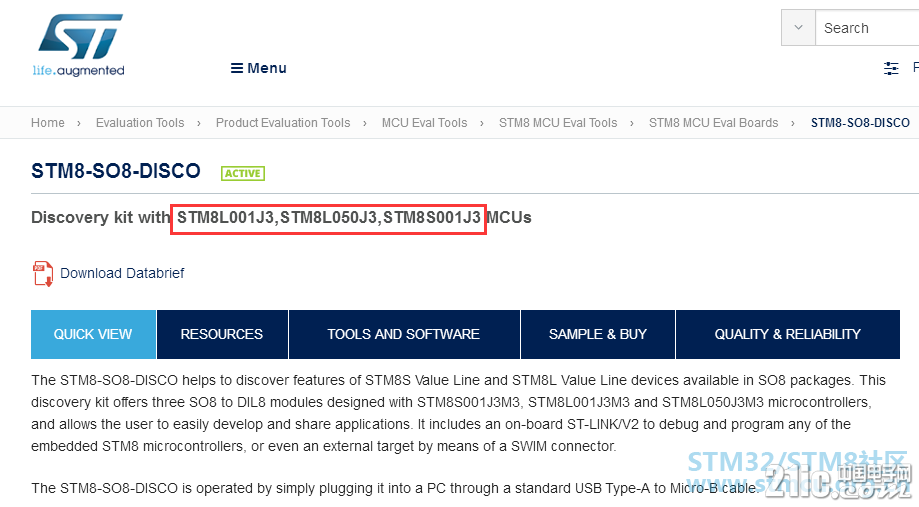

一、查看官网资源
        官网网址:STM8-SO8-DISCO网址
        开发套件上对应的三种芯片型号

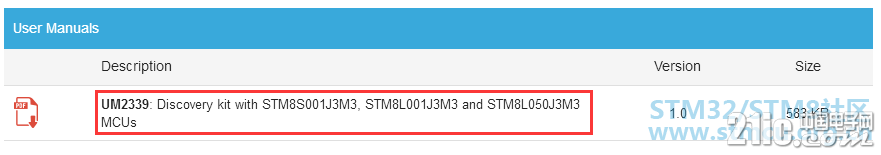

        用户手册

        驱动



    二、硬件电路部分


        查看开发套件板子上资源,看电路是最直观的方式,电路图是用户手册里面,没有单独的电路图文件,下载用户手册查看。
        用户手册文件: UM2339_ Discovery kit with STM8S001J3M3, STM8L001J3M3 and STM8L050J3M3 MCUs.pdf (583.57 KB, 下载次数: 13)
    2.1、电路图总体

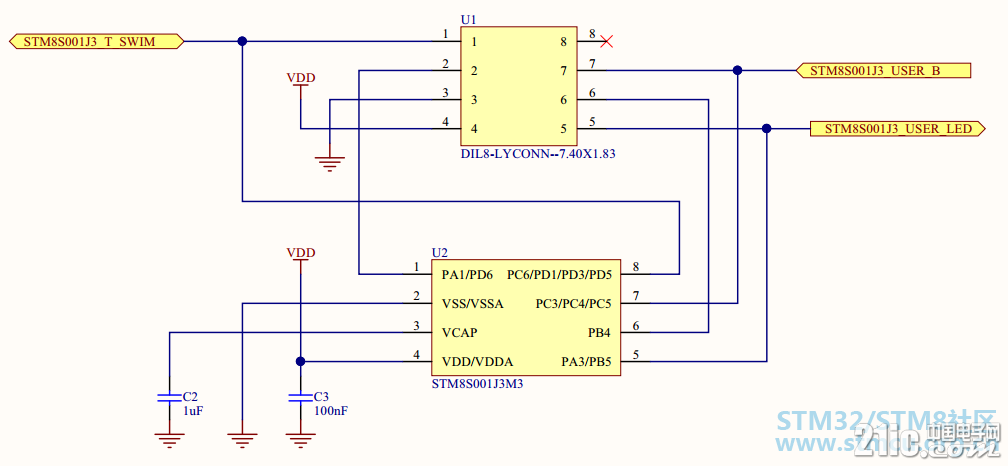

    2.2、STM8S001小板电路图

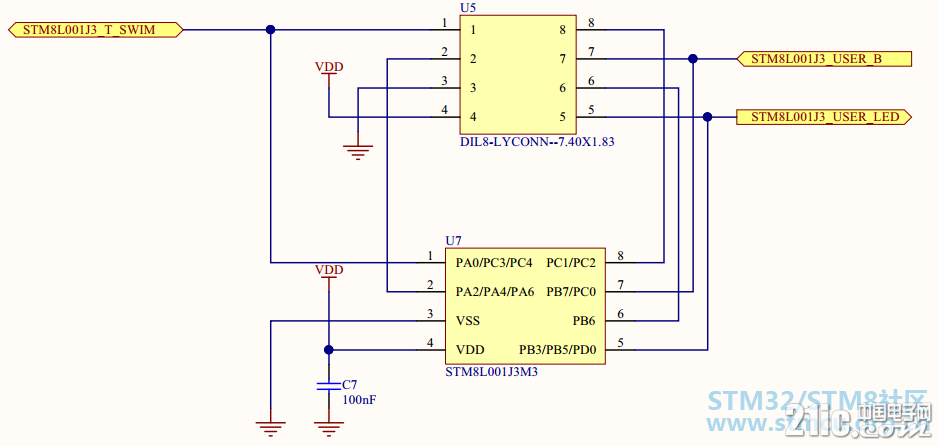

    2.3、STM8L001小板电路图

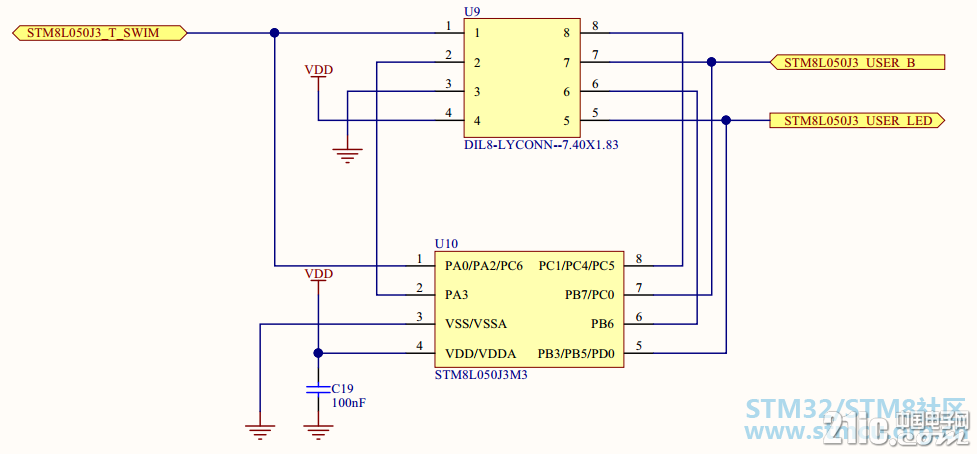

    2.4、STM8L050小板电路图



    以上三部分电路图有个特点,就是把SO-8封装整理成DIP8封装,并且整理后的DIP8封装引脚兼容,调试、测试方便,因为STM8S和STM8L芯片引脚不兼容。这个设计我觉得挺好。



    2.5、芯片外围电路,三种小板公用一个按键和LED灯。他们之间通过SB跳线切换。


    2.6、芯片切换选择





    板子上默认连接的是STM8S001芯片的小板。接下来收集STM8S的软件资料。


    三、软件部分

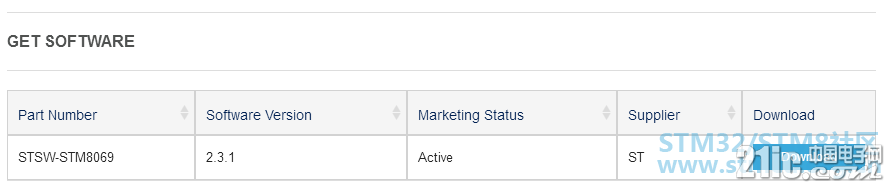

   在ST官网上搜索包含STM8S001芯片库文件。
   查找到的库文件网址:STM8S库文件





    我把下载下来文件也上传上来,方便使用本文转载于STM8-SO8-DISCO -- 3、了解开发板资源及下载开发资料
http://www.stmcu.org.cn/module/forum/thread-619203-1-1.html
