方案概述
Modbus作为工业控制领域的一种通用标准协议,应用在许多工业电子设备之中,它具有串口和以太网两种传输介质,分为Modbus RTU和 Modbus TCP两种通信格式,它们之间的通信需要Modbus网关来实现。
Modbus网关模块具有一个10M/100M自适应以太网接口,一个RS232接口和一个RS485接口,可实现Modbus RTU和Modbus TCP协议的双向互转,同时它还具有串口到以太网的数据透传和串口转HTTP Client的功能,适用于不同的串口转以太网应用场合。内置固件,无需用户编程开发,可通过上位机配置软件或者串口命令配置使用,方便快捷。

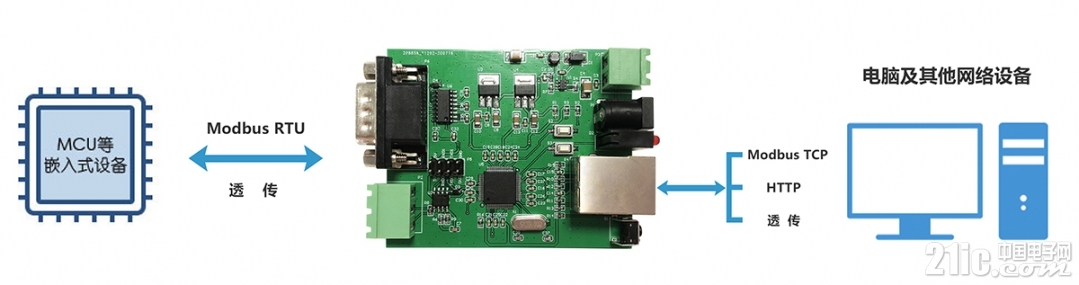

应用框图

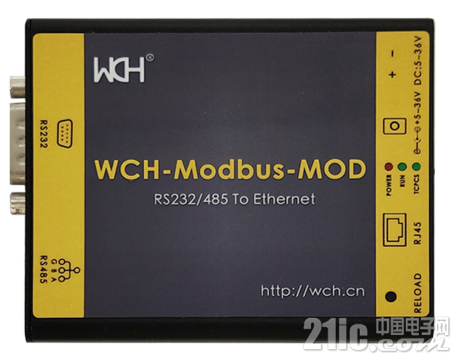

产品实物
方案特点
- 支持10/100M,全双工/半双工自适应以太网接口,支持MDI/MDIX 线路自动转换
- 支持Modbus RTU和Modbus TCP数据转换
- 支持串口数据和网络数据的双向透明传输
- 支持串口数据转HTTP GET/POST请求
- 支持网口心跳包功能,用户可以自定义心跳包的时间和内容
- 支持DHCP自动获取IP地址
- 支持DNS域名访问
- 支持KEEPALIVE机制
- 通过上位机软件、串口命令设置芯片工作模式、端口、IP等网络参数
- 串口波特率支持300bps ~ 921600bps
- -40℃到85℃工作温度
典型应用 电力仪表 安防监控 交通管理 智能家居 农业物联网 工业自动化
