36 27 18 12路 RGB LED灯驱动芯片(禾润 HTR3236)

>>特点
・输入电压范围VCC: 2.5V-5.5V
・I²C接口,支持连续写数据
・4个I²C地址可选
・每路LED支持256阶 PWM亮度调节
・36路LED独立控制
・36路LED最大电流独立控制,4档可选
・2档调制频率可选,3kHz(默认)和22kHz
・QFN44L-5×5,无铅封装
>>应用
・智能音响 ・ 无线音响
・ 家电类LED显示
・ 带LED显示的手机和掌上设备
>>概述
HTR3236是一款36路LED PWM驱动器,PWM频率可固定为3kHz或22kHz。每一路最电流可通过外置电阻Rext调节,最大38mA,并可独立控制4档可选。每一路可通过PC单独控制256级细腻亮度调节。主控器件通过PC接口对HTR3236进行编程控制,通过将SDB脚拉低或软件设置可关断芯片,进入低功耗模式。
HTR3236使用QFN-44L(5mm×5mm)封装。工作电压在2.5V到5.5V,可在-40℃to +85℃工作。
HT7167还支持可编程的软启动,以及可调节的开关峰值电流限制。另外,HT7167集成了输出关断功能的栅极驱动,在SD状态,可完全断开输入电源。
此外,该器件还提供有14V输出过压保护、逐周期过流保护和热关断保护。
>>典型应用图

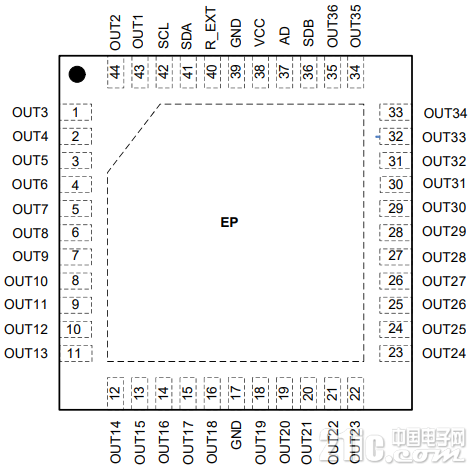

>>引脚信息


>>引脚定义

>>实拍图片

如需该芯片详细资料及样品,请及时联系我们:E-mail:sales@heroic.com.cn
