本帖最后由 yinwuqing110 于 2020-10-3 19:03 编辑
感谢21ic平台提供的免费抽奖赠送板卡的活动，前段时间出差了，趁着放假的时间来看看抽中的F723IEK6-DISCO开发板吧。开发板是朋友替我领取的，快递包装一如既往的是标准胶盒封装，很是精致。由官方给出的板卡信息如下：
1、STM32F723IEK6微控制器，512KB Flash，256KB SRAM，UFBGA176封装2、板载ST-LINK/V2-1调试器
3、240X240分辨率LCD，带触摸屏，大小为1.54英寸
4、SAI音频解码器
5、4个ST-MEMS MIC
6、音频输入、输出接口
7、512Mbit QSPI Flash存储器
8、8Mbit PSRAM存储器
9、USB OTG HS/FS接口
10、ESP-01 WiFi接口
11、PMOD连接器
12、STMod+连接器
13、Fanout扩展板
该套开发板具备512KB的ROM和176+16KB的RAM，采用BGA封装，主芯片具有176个管脚。外设上集成了TFT的LCD触摸屏，240X240的像素，支持SAI的音频解码器，有3.5mm的音频输入输出口。使用microUSB接口供电，主控板是基于ARM Cortex-M7的内核。正面的照片如下：
看上去很霸气，是吧？外设的扩展口也是相当丰富咯，可以连接许多智能传感器，四个边角使用透明的胶柱，既固定了板卡，又防止了生锈。背面的布局是怎样的呢？再来瞧瞧吧
从上图中可以获知F723IEK6的MCU尺寸很小，由此可见其集成度有多高。板上集成了STM32F103C8T6的大众化调试电路，基于STLink/V2-1。接着上电测试一番，看看启动时的触摸屏校验界面及**界面。
然后进入主界面后，电脑中弹出移动硬盘图标，并显示空间大小

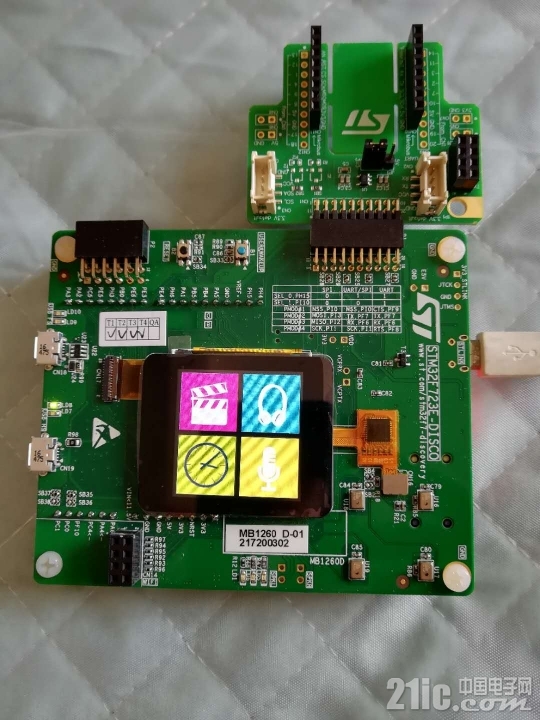

此时此刻触摸屏上显示的主界面如下：
然后看看开发板的硬件配置信息，点击图标“i”，浏览如下：

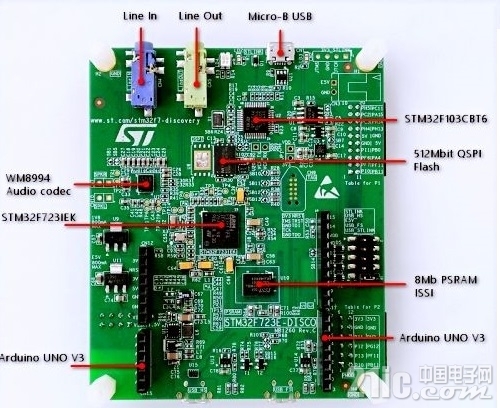

由以上照片信息可知开发板的运行主频及版本。接下来再来细看一下各功能电路实物分布情况
至于使用OTG功能，连接外置TF卡进行数据读写，后续再做体验。此次分享就到这里，附上关于该开发套件的指导性资料，期待参加活动获得更多的福利。以上所述，如有不同见解，期待您的回复哦！
32f723ediscovery.pdf
(309.69 KB)
2dm0023.pdf
(2.37 MB)
2240089.pdf
(3.13 MB)
|
