特性 - 将0%-50%占空比的PWM信号输入,线性转换成0-20mA的模拟电流输出
- 内置高精度16BIT DAC
- 输出开路报警功能
- 输出电流公式:IOUT=Duty*5V*10/Rset
- 输入PWM信号的频率范围: 50Hz to 50KHz
- 输入PWM信号高电平:2.7 V-5.5V
- 输出电压线性度误差 :0.05%
- 电源电压:18V - 40V
- 功耗:<4mA
- 启动时间:<2ms
- 工作温度:-40°C to 85°C

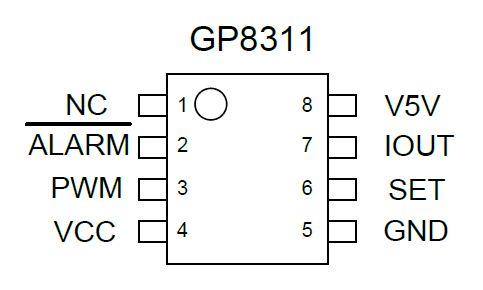

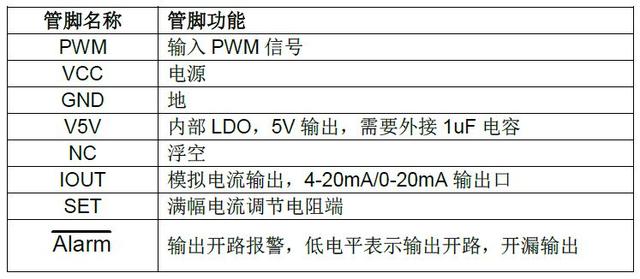

描述 GP8311是一个PWM信号转模拟信号转换器,相当于一个PWM信号输入,模拟信号输出的DAC。此芯片可以将占空比为0%到100%的PWM信号线性转换成0-20mA的模拟电流,并且输出电流误差小于0.1%。 应用 1. 管脚定义 表-A 管脚分布 ![](http://p1-tt-ipv6.byteimg.com/large/pgc-image/115a96495bee4c928797189087445805)
![](http://p6-tt-ipv6.byteimg.com/large/pgc-image/91d2f000060e44e883cceb95e936e321)

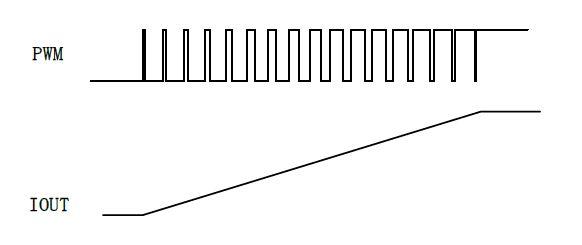

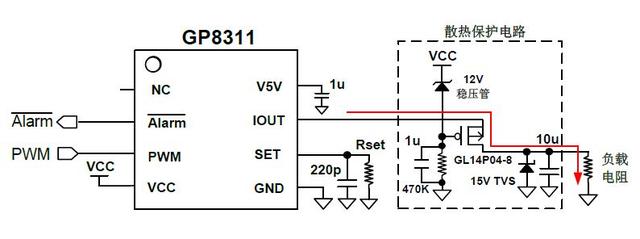

2. 绝对最大额定参数 工业操作温度: -40℃至125℃ 储存温度: -50℃至125℃ 输入电压: -0.3 v VCC + 0.3 v 最大电压: 40 v ESD保护: > 2000 v *超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。 3. 典型应用 3.1 基本功能 输出电流IOUT=Duty*5V*10/Rset,Duty为PWM的占空比,如果Rset选择为1K,则PWM占空比0%-50%范围内可以输出电流为0-25mA,则可以通过两点校准获得精准的4-20mA信号,因为芯片内置了16bit DAC,此设定下4-20mA使用了8%~40%的区间,此条件下4-20mA范围内的有效点数为:65536*32%= 20971个。 系统的散热通过外接PMOS承担推荐使用TO252封装的GL12P40A4或者SOP8封装的GL14P04-8。 ![](http://p9-tt-ipv6.byteimg.com/large/pgc-image/81609a7f5ca14773abe3b612002968eb)
![](http://p1-tt-ipv6.byteimg.com/large/pgc-image/0ba9fb6343d945f2b43b0eaeb9ae9ec8)

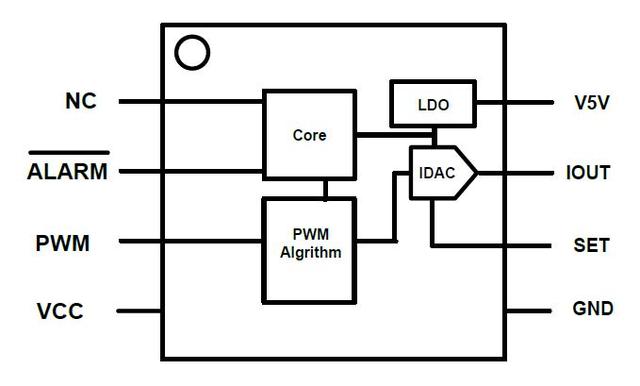

4. 功能描述 GP8311是一款高性能PAC芯片(PWM到模拟信号转换器),输入PWM信号的频率可以兼容50Hz到50KHz。通过在SET脚与GND之间接入一个电阻Rset电阻,在IOUT脚便输出电流等于:IOUT=Duty*5V*10/Rset。Duty为PWM信号的占空比0%-50%。 一般选择Rset=1K,精度0.1%,则IOUT输出电流范围0-20mA,输入PWM占空比选择8%-32%可以实现4-20mA功能。一般通过两点校准,实现高精度输出。 同时芯片的ALARM脚可以对输出开路进行报警,如果ALARM为拉低输出,则说明输出开路。 ![](http://p6-tt-ipv6.byteimg.com/large/pgc-image/e4cf69e2856b417f91af8b7f470768c9)

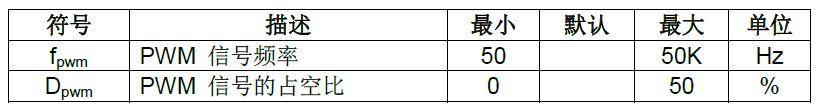

5. 表-B 交流特性 ![](http://p26-tt.byteimg.com/large/pgc-image/a0bacd7432a6440fa0629c353b5fe618)

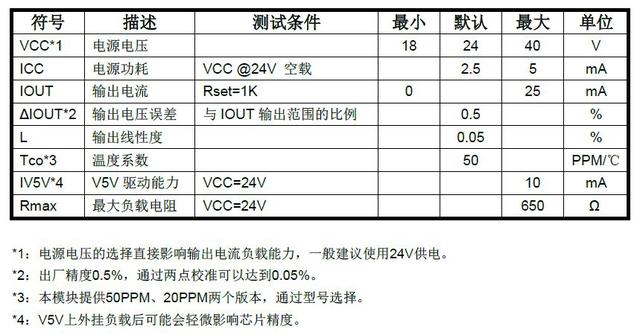

6. 表-C 直流特性 ![](http://p26-tt.byteimg.com/large/pgc-image/92403bcd1f6743ddb89f73534406e20a)

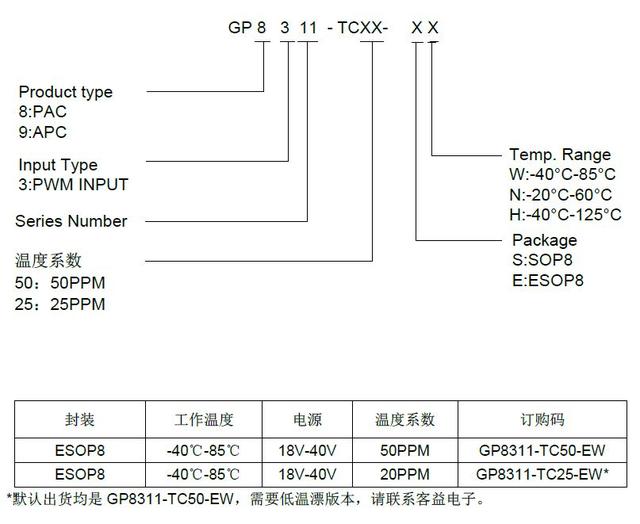

7. 订购须知 ![](http://p1-tt-ipv6.byteimg.com/large/pgc-image/d419ff86fff14e178286af1072c4c970)

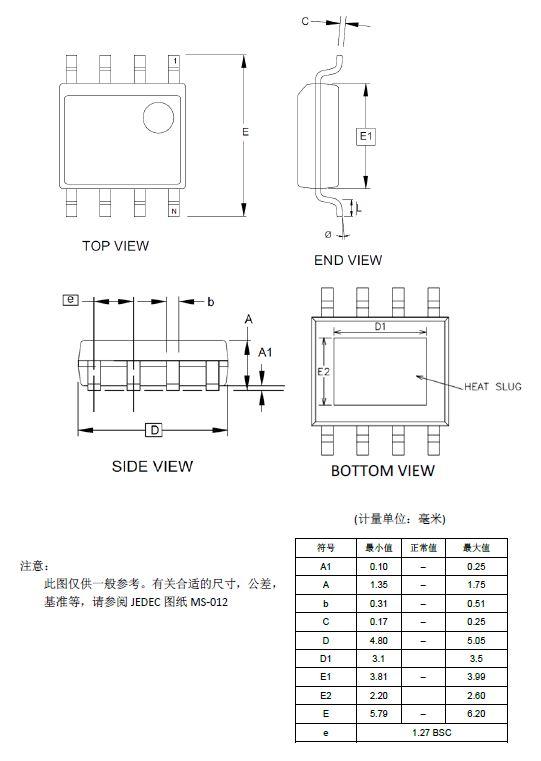

8. 封装信息 ![](http://p26-tt.byteimg.com/large/pgc-image/6e2d65e77de941f6a5cd09e0e1a39fc1)
|
