工业控制领域的嵌入式CPU需求广阔，我国作为制造业大国，目前正在为“中国制造2025”昂首迈进，向制造业强国转型。随着国家信息安全需求的不断增强，在某些特殊领域，例如金融、电信、能源、政府军工等高敏感度部门，其智能设备主控芯片国产化将是大趋势。国产CPU作为智能化核心部件，将会广泛应用于工控系统核心领域。 飞凌嵌入式持续发力国产工控平台。连续推出了多款国产化平台，下面就让小编带你们领略一下飞凌国产嵌入式arm板卡的魅力吧。 ![]()

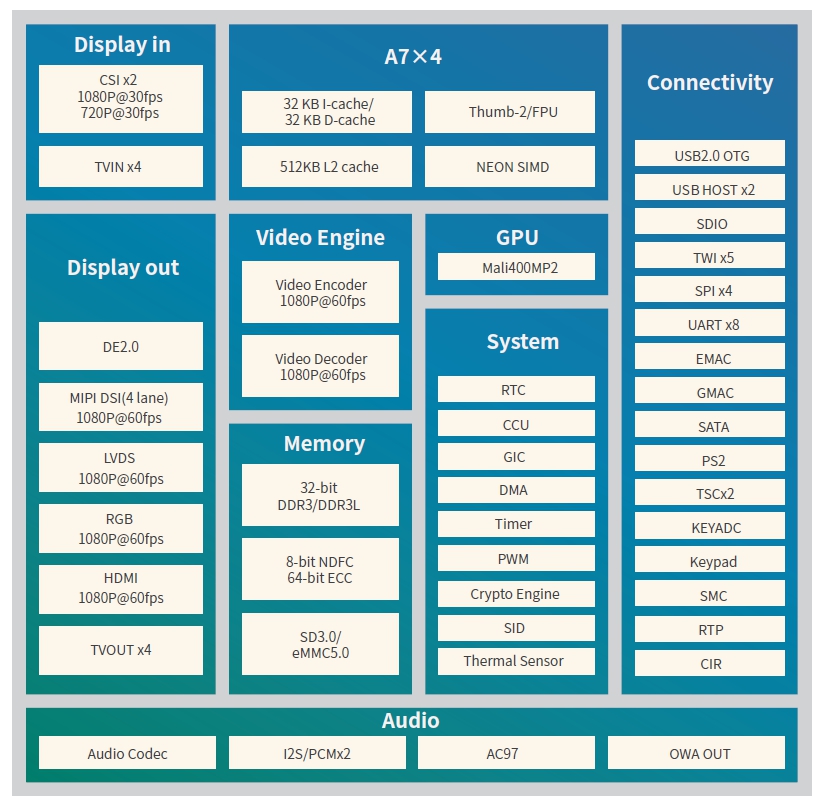

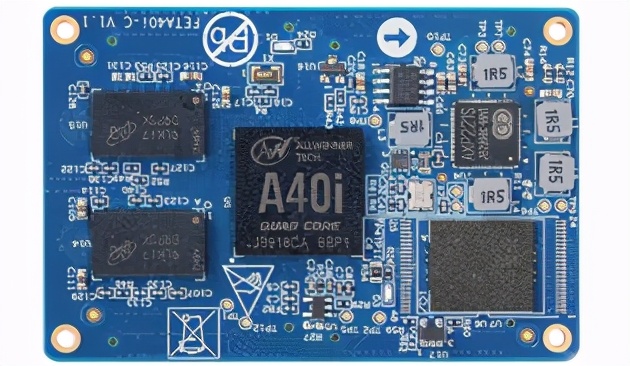

FETT3-C拥有Linux系统，但FETA40i-C核心板在此基础上做了升级，拥有Android和Linux两个系统，满足我们多元化的需求。FET3399-C还有着他独特的优势，最让人眼前一亮的就是Ubuntu系统的支持，正所谓春兰秋菊，各擅胜场。 先来聊一下FETA40i-C核心板，A40i是全志在智能工控领域的一款高性能、超高效处理器。A40i采用ARM Cortex-A7内核，运行频率高达1.2GHz，配备Mali400 MP2图形处理器及多种显示接口，并具有丰富的行业应用接口，主要应用于各种具有视频输出的工控行业。A40i配套使用的PMIC支持外部电源、USB、锂电池三种供电方式，并集成了供电路径选择和锂电池充放电管理功能，极大简化了终端产品的设计难度。让我们来看一下实物图吧： ![]()
主要支持功能如下： ![]()
主要用于广告*、数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人、轨道交通、车载显示、医疗仪器。 该平台配套开发板——OKA40i-C接口图如下： ![]()
接下来，让我们看一下基于全志四核车规级处理器设计的FETT3-C核心板，Cortex-A7架构，主频1.2GHz，集成MAli400 MP2 GPU，内存1GBDDR3L，存储8GBe MMC。整板工业级运行温宽，支持绝大多数当前流行的视频及图片格式解码，具有稳定可靠的工业级产品性能，低功耗，以及丰富的用户接口等优势，搭载Linux操作系统，适用于车载电子、电力行业、医疗电子、工业控制、物联网、智能终端等领域。 ![]()
它所能支持的功能如下： ![]()
FETT3-C核心板主要用于车载导航、智能终端、工业控制、数据采集、机器视觉、工业物联网、移动互联设备、数字标牌、医疗电子领域。 该平台配套开发板——OKT3-C接口图如下： ![]()
A40i和T3的优势是可以支持多屏显示测试双屏输出格式支持： LCD/LVDS+HDMI 主显显示LCD或LVDS，同时副显为HDMI，且分辨率为1080P60HZ。当前只有通过Camera应用实现LCD/LVDS与HDMI同显。点击Camera应用，点击蓝色按钮后，选择video0，确定。则LCD/LVDS与HDMI同时输出。点击“开始预览”，此时LCD或者LVDS与HDMI同时输出video0的预览图像。如果HDMI不出现预览图像，请使用fbinit0刷新屏幕。 LCD/LVDS+TVOUT 主显显示LCD或LVDS，同时副显为TVOUT，且分辨率为NTSC格式720x480。当前只有通过Camera应用实现LCD/LVDS与TVOUT同显。点击Camera应用，点击蓝色按钮后，选择video1，则LCD/LVDS与TVOUT同时输出。如果TVOUT不出现预览图像，请使用fbinit0刷新屏幕。 另外可通过修改/etc/dvrconfig.ini中camera0/camera1中tvout的配置，来支持不同的屏幕输出。默认支持输出模式：5：720p60 9：1080p50 10：1080p60 11:pal 14：ntsc，客户可自行组合。 将两款进行一下综合对比 ![]()
最后我们看一下FET3399-C核心板，其配套核心板基于瑞芯微公司的RK3399处理器设计，具备两个ARM Cortex-A72内核，主频1.8GHz，4个 ARM Cortex-A53内核，主频1.4GHz，GPU采用Mali-T864，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，DX11；板载2GB LPDDP3 RAM，16GB emmc ROM；具备多种显示接口，包括HDMI2.0、MIPI-DSI、eDP 1.3、DP1.2，最大分辨率达4K，支持双屏同显，双屏异显，同时提供多个外设接口，如PCIE、USB3.0、Host、Type-C、MIPI-CSI、SPDIF、I2C、SPI、UART、ADC、PWM、GPIO、I2S(支持8路数字麦克风阵列输入)和千兆以太网。 ![]()
FET3399-C核心板内置多种功能强大的嵌入式硬件引擎，为高端应用提供了优异的性能。支持多格式视频、高品质的 JPEG的编解码，以及特殊图像的预处理和后处理。包括 h.264、h.265、vp9等格式的4Kx2K@60fps 解码，尤其是支持H.264、H.265格式的10bits解码，以及 h.264、mvc、vp8等格式的1080p@30fps编码。该平台内置3D GPU，能够完全兼容OpenGL ES1.1/2.0/3.0/3.1、OpenCL和DirectX 11.1，特殊的 MMU 2D 硬解码器能最大限度地提高显示性能，提供流畅的体验操作。FET3399-C核心板具有高性能的双通道存储器接口（ DDR3/DDR3L/LPDDR3/LPDDR4），能够提供高内存带宽，同时为应用提供了一套完整的外设接口。 ![]()
飞凌OK3399-C开发平台核心板和底板采用接插件的连接方式，主要接口如下图所示： ![]()
![]()
其基于Big.Little大小核架构的低功耗高性能处理器RK3399设计，它包括双核Cortex-A72、4核Cortex-A53以及独立的NEON协处理器，可应用于计算机、手机、个人移动互联网，数字多媒体设备。目标应用：NAS、视频会议、智能机器人、VR设备、家庭影音、智能交互设备、IOT。 该平台最突出的功能是人脸识别功能，下面是关于OpenCV的测试。 OK3399-C平台默认编译了OpenCV 3.4.3的库，可以使用如下的命令进行OpenCV的测试。 测试前请将USB摄像头插入OK3399-C平台 $opencv-demo /dev/video10 ![]()
这是一个简单的人脸检测的DEMO。 以上是小编针对飞凌推出的FETA40i-C、FETT3-C、FET3399-C三款国产平台的综合对比。 希望在国产系列产品飞速发展的现在，快来一同感受下国产平台的魅力吧！未来的日子里，国产芯片又会有怎样出色的表现，让我们一起拭目以待。
|
