今天收到了CH32V103的开发板， 说实话，这是第一次收到白**的开发板，内心还是很激动的，回到家就迫不及待的拆开来看了下，虽然说板子是白**的，但还是要做基本的测评，我觉得这个是一个良性的循环，一方面厂商可以收集使用者的问题进行改进，另一方面使用者得到了白**的机会，这样往小了说对双方都是有利的，往大了说也能促进中国的电子业的蓬勃发展，废话不多说，下面开始开箱测评，多图预警！
我不知道是因为BUG还是什么其他的原因，导致我截图不能复制到这个版块的这个帖子，所以我只能通过附件的方式发帖，但这个方式影响我发帖的体验感，同时也会影响看这个帖子的体验感，这算是个简单的吐槽吧~@21ic小管家
既然不能截图发图，那就简单的用文字说一下我的感受吧
优点：1.这个板子的架构是RISC-V，相对来说比较新，也是我之前没有接触过的，相信大家和我一样很多人玩单片机都是STM32，这个是ARM的架构；而X86一般是PC上的芯片，用的人就更少了。而电子行业都是要紧跟新技术，所以RISC-V架构的开发板在我看来还是很有吸引力的。
2.传统开发板多是usb口，板子搭载了一个type c的接口，也是比较新，而很显然type c大有一统天下的趋势，所以这个时候配置type c的开发板也算是一个优点。
3.仿真调试器一个转接板里面有程序下载功能和USB转串口的功能，这个集成化在我看来也是一大亮点，甚至是最吸引我的一个地方。
缺点/吐槽：1.我的图片里面有展示，仿真调试器的PCB歪了，我不知道是我这个板子个别的不良，还是本身就是这样设计的。这个不能算缺点，因为功能上没有问题，只是个人审美不一样，对于强迫症的我看来，这个歪的地方很难受。

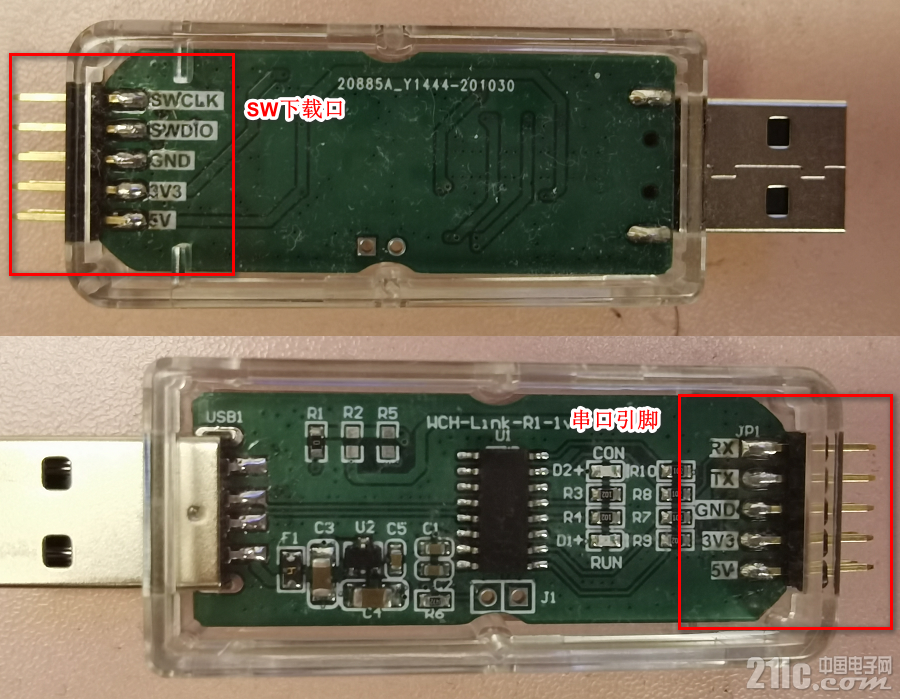

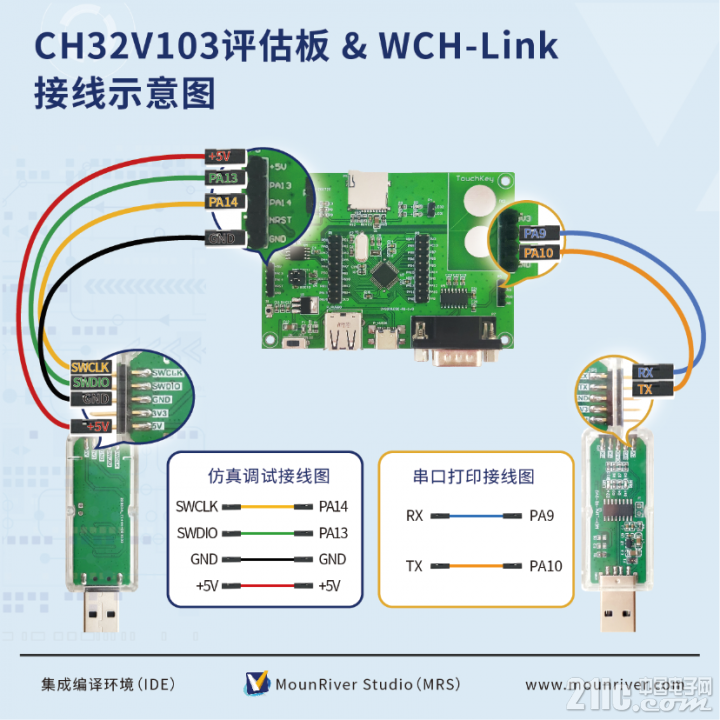

2.仿真调试器上的引脚定义和开发板上丝印不一样。这个我本来想截图展现，但是我截不了图，就大概说一下吧。仿真调试器的下载口几个定义是SWCLK/SWDIO/GND/3V3/5V，而开发板上是+5V/PA13/PA14/NRST/GND，这个就很难受了，对于初学者来说甚至都不知道这两者要相连，个人觉得统一更好。串口也是，仿真调试器上定义是RX/TX/GND/3F3/5V，而开发板是3V3/PA9/PA10/GND，虽然玩过STM32的都知道PA9/PA10是串口，但并分不清哪个是RX，哪个是TX，如果只能通过测试不过就换个方向，这样觉得不是一个合格的开发板应该有的态度。
以上就是我收到板子第一眼的感觉，只是单纯的从外观上进行一些个人见解的表达，后续会从环境搭建，硬件，软件，功能测试等方面进行测评，另外希望@21ic小管家 @21小跑堂能帮忙看一下为啥不能截图复制。
PS:主控芯片为CH32V103C8T6
|
