期待多日的雅特力开发板终于到家了，不管是首次见到它的图片还如今零距离的接触，都从她的身上感觉到ST产品的味道。白色的印刷板、透明的塑料包装、相近的结构布局，类似的外设配置以及便于功能扩展所配置的Arduino接口。
我在之前的一篇帖子（ 一个即将开启的故事）中曾介绍过它与ST相近产品的兼容性非常的高，不管是引脚排列上，还是在软件的迁移性上，都近于无需修改！
由此看来国产芯片还是大有可为的，并能逐渐走出一条具有自己特色的发展之路。
除去塑料包装，可见到其更清晰的容貌，见图1所示。
▲图1 AT-START-F403A开发板
那出厂的DEMO又会为我们带来什么样的显示效果呢？ 接通电源后，可以看到除了红色的电源指示灯被点亮外，红、黄、绿3个指示灯也在交替着闪亮。

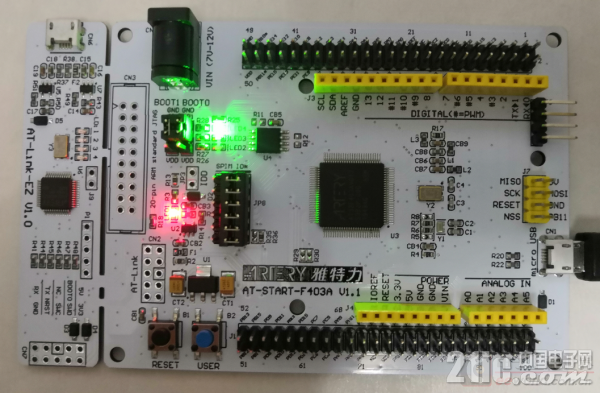

▲图2 上电效果
此时，你若改由调试器端供电，则会见到新的亮点，见图3所示。 另外，如果你打开设备管理器，还会看到一个虚拟出的串口，如4所示。
▲图3 启用调试器

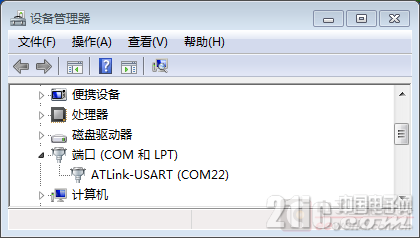

▲图4 虚拟串口
如果你想搭建其开发环境，需下载并安装Keil.AT32F4xx_DFP.1.3.2和Keil_AT32F4xx_AddOn，随后在芯片列表中即可见到“AT32F403AVGT7”的身影。
▲图5 添加芯片支持
为了便于程序下载，需按图6所示来选取调试器。在连接调试器的情况下，可见 到调试器被激活，见图7所示。选取的烧录算法则如图8所示。
▲图6 设置调试器
▲图7 激活调试器

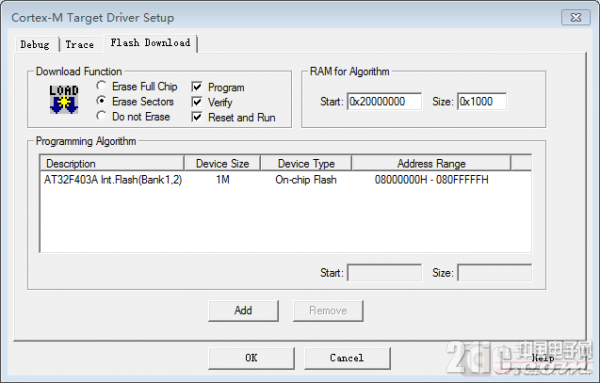

▲图8 选取烧录算法
为了验证开发环境，应下载开发板的例程，以便快速进行验证并了解其程序设计思想。当然手头还应备上板子的原理图，但不知为何却一直没能寻到。 （后来发现它在UM_AT_START_F403A_V1.0中，而非是一个单独的原理图文件。） 在程序编译、下载后，其结果如图9所示。

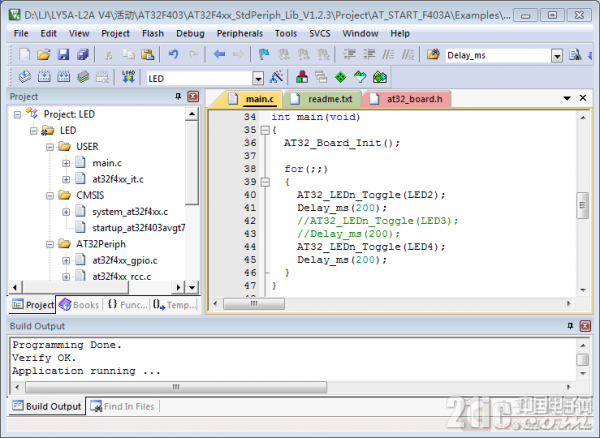

图9 完全下载
由于在源程序中注销了LED3的效果，故运行后只有2个LED灯在交替着闪烁。
|
