无线充主控芯片CH246

[复制链接]
3101|18
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
WCHTech2|  楼主 | 2021-1-28 17:49 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 WCHTech2 于 2021-1-28 17:49 编辑

#每日话题#
      基于USB接口多年专业经验,沁恒微电子两年前推出了USB PD协议电源主控芯片全系列,包括USB PD、QC快充供电端芯片、PD协议受电端芯片、集成USB PD的Qi无线充电主控芯片、Type-C/A双口快充协议芯片等。上述芯片凭借高集成度及低成本等优势,在快充电源、可快充设备、无线充电等产品中得到大批量应用,2020年几度爆单而缺货。

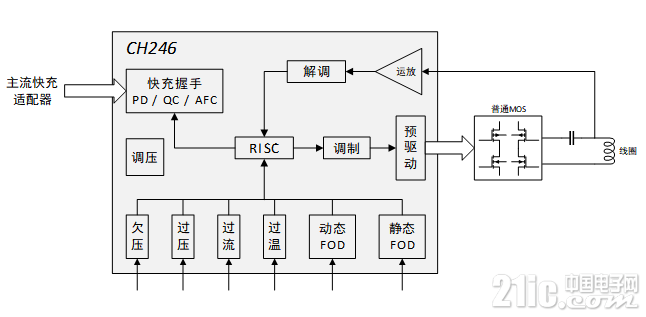

      CH246是Qi无线充电管理芯片,其集成了USB PD协议快充输入电路、AC-DC光耦反馈驱动电路、Qi输入运放和解码电路、全桥4管MOS预驱动电路、过压保护、过流保护、过温保护电路,采用QFN 3*3mm小封装,只需外加4个MOS管,就可以与线圈、电容、电阻一起构成10W或15W的高集成度的无线充电方案。

      CH246支持5V~20V工作电源,电源输入端可直连快充协议电源或者直驱AC-DC光耦,支持多种主流快充协议,无需升降压电路或PD受电协议芯片,BOM精简。CH246还集成了H桥MOS管预驱动电路,仅需4个0.1元的普通MOS管(可集成为一个芯片),无需外部QI运放芯片、无需外部的全桥MOS驱动芯片,器件更少、成本更低。



可选配套的交流快充电源,采用USB PD快充主控芯片CH234,直接驱动AC-DC光耦实现电压调整反馈,节省了外部431基准电压芯片,支持多种主流快充协议。

使用特权

评论回复
沙发
yangjiaxu| | 2021-1-29 10:43 | 只看该作者
感觉不错,现在无线充 最高可以达到多少功率了呀?

使用特权

评论回复
板凳
caoyunhj2301| | 2021-1-31 22:55 | 只看该作者
之前在会议上试过一个无线充。十分**肋,哈哈哈,感觉不应该展示不成熟的产品。不过不是这个品牌。

使用特权

评论回复
地板
WCHTech2|  楼主 | 2021-2-1 09:23 | 只看该作者
yangjiaxu 发表于 2021-1-29 10:43
感觉不错,现在无线充 最高可以达到多少功率了呀?

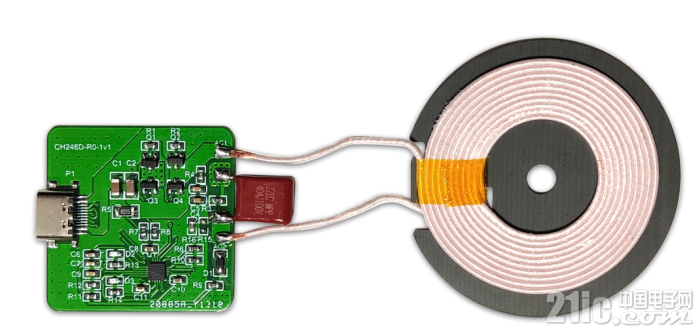

CH246支持支持 5W、7.5W、10W 无线充电模式,如图所示,测试架15W也可以。
