GP8202AS 12bitDAC I2C 转 4-20mA/0-20mA

只看该作者 · 2021-3-12 09:16

特性

描述

GP8202AS是一个I2C信号转模拟信号转换器，即DAC，此芯片可以将12Bit数字量0x000-0xFFF线性转换成0-20mA模拟电流，输出电流线性度0.1%。

应用

1. 管脚定义

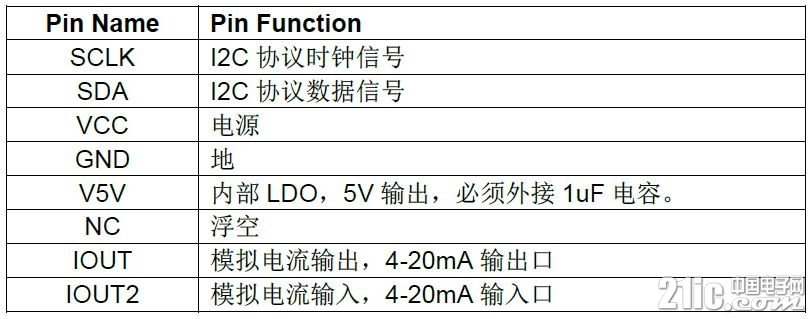

表-A 管脚分布

2. 绝对最大额定参数

工业操作温度: -40℃至125℃

储存温度: -50℃至125℃

输入电压: -0.3 v VCC + 0.3 v

最大电压: 40 v

ESD保护: > 2000 v

*超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。

3. 典型应用

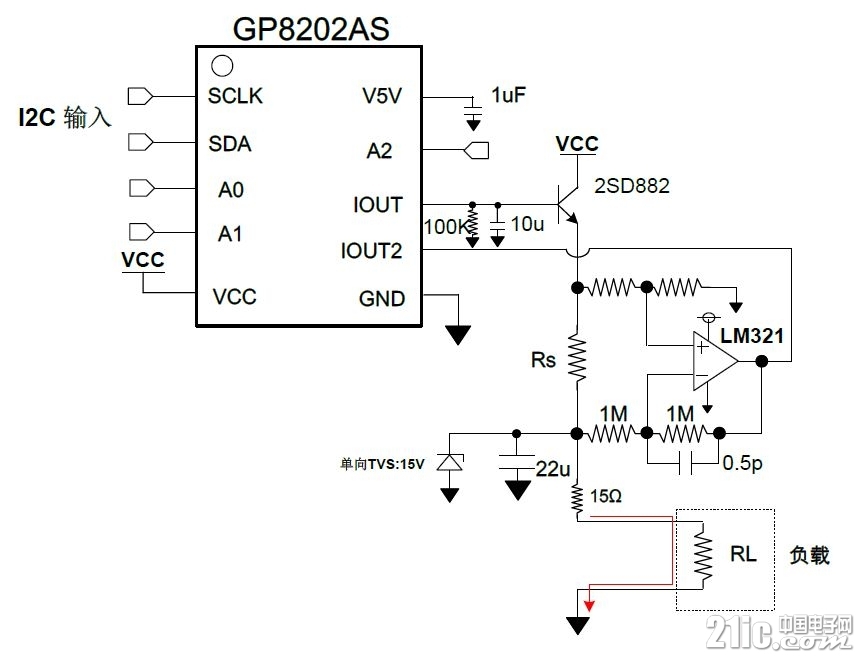

3.1 共地型模式：0/4-20mA输出IOUT=5V/RS * (DATA/0xFFF)

3.2 操作方法

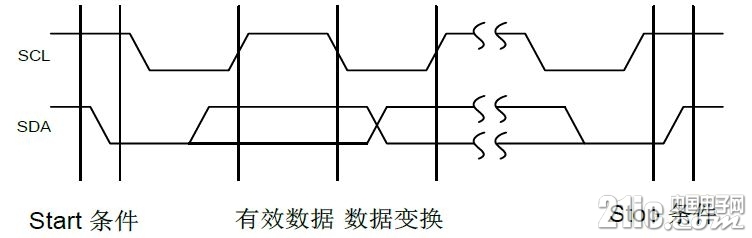

3.3.1 Start、Stop 条件、有效数据、数据变换格式

3.3.2 ACK 格式

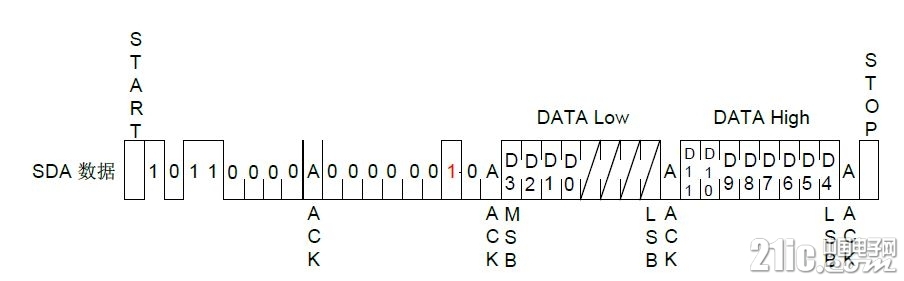

3.3.3 如下图设置地址0x04，将12bit DATA 数据分为DATA Low 和DATA High 写入，DATA Low 为低Byte，DATA High 为高Byte，并且无视DATA High 的高4 位。输出相对应的电流为：IOUT=20mA*DATA/0xFFF。

I2C 命令中，包含3bit 硬件地址位，可以实现8 片GP8202AS 芯片的并接使用

3.3.4 GP8202AS 支持将电压数据保存在芯片内，保证掉电启动后依旧能处于相应的电压输出状态。

通过发送下图所示数据，可以实现写入的数据固化到芯片内部。

4. 功能说明

GP8202AS是一款高性能DAC芯片，数字量以I2C协议信号的方式输入到芯片中。通过在IOUT2进行反馈采样，实现闭环的电流输出，并根据需求接入负载电阻，便可以通过IOUT输出0-20mA电流。电流大小为： IOUT=20mA*DATA/0xFFF。

5. 表-B 交流特性

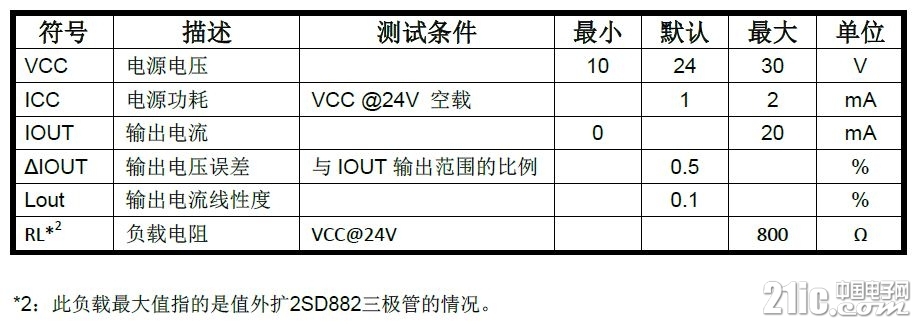

6. 表-C 直流特性

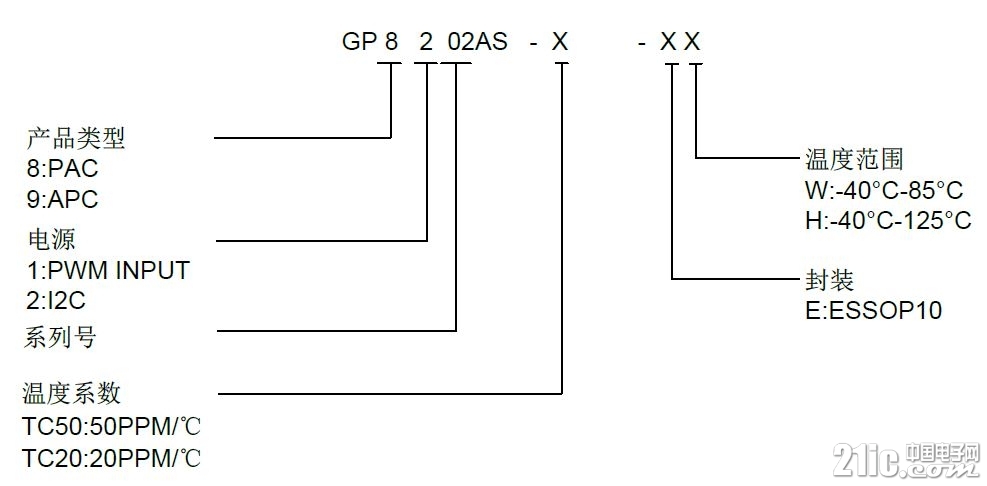

7. 订购须知

8. 封装信息：ESSOP10
