此次来创建个外部中断控制LED2反转的工程；
打开STM32cubeMX，点击“Start My project from ST Board”，

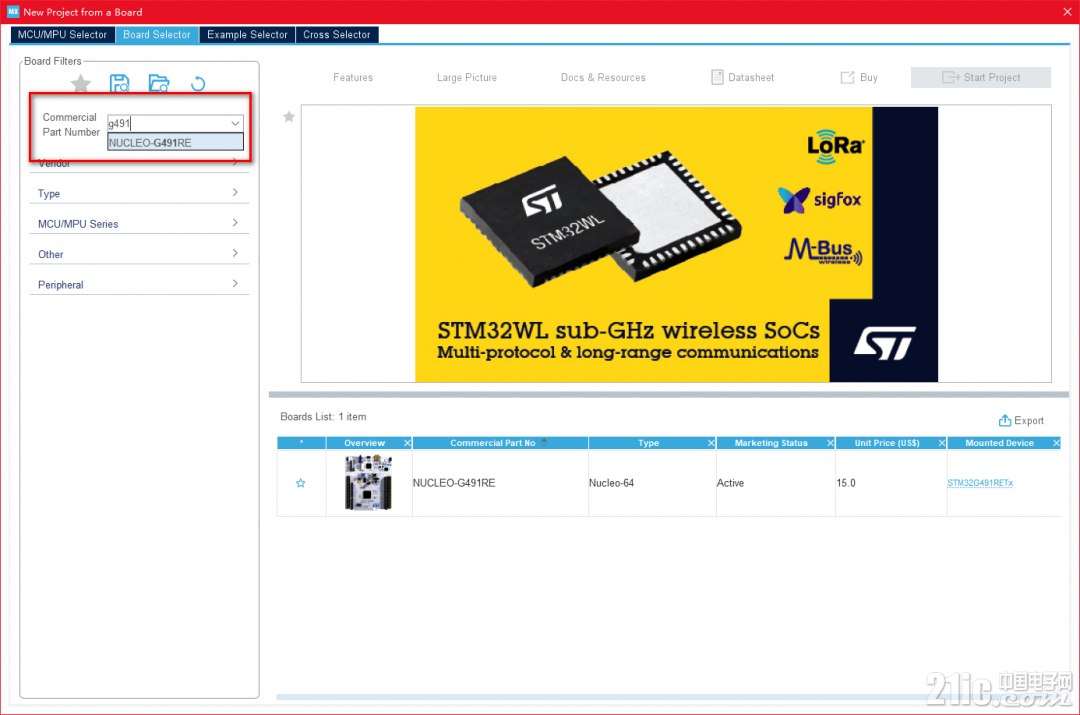

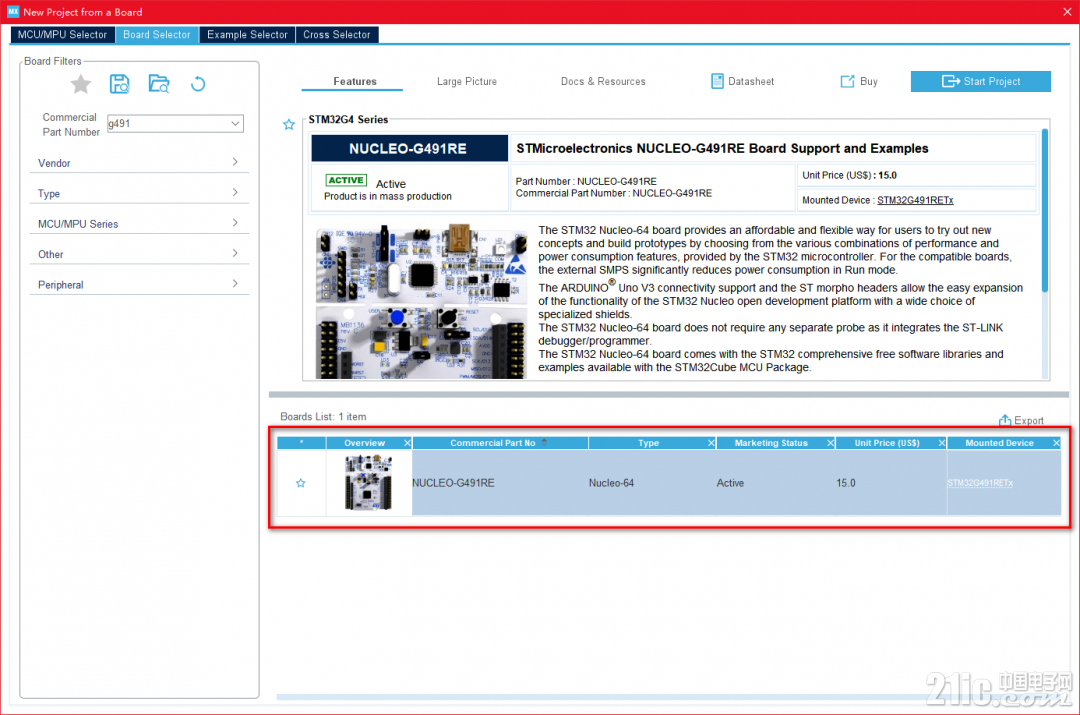

点击后进入选择板卡的页面，输入板卡主控MCU芯片型号，此处输入：G491，软件会自动搜索并显示"Nucle-G491RE"的型号出来，并且右侧下方显示出了我们的开发板选项；
双击我们的开发板选项，会出现提示：是否使用默认模式初始化会外设？点击 “yes”，即可进入芯片的配置页面；

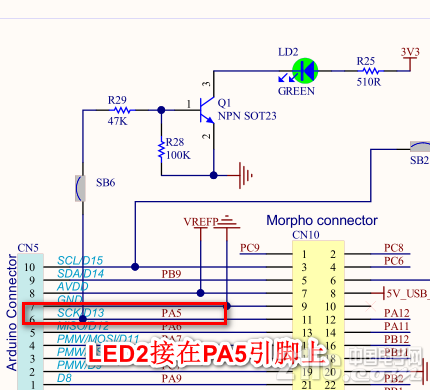

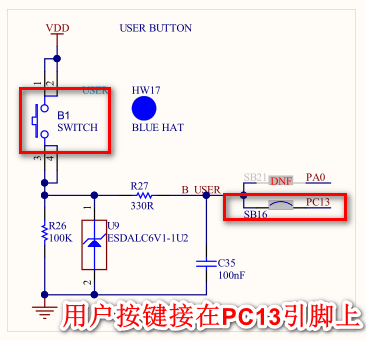

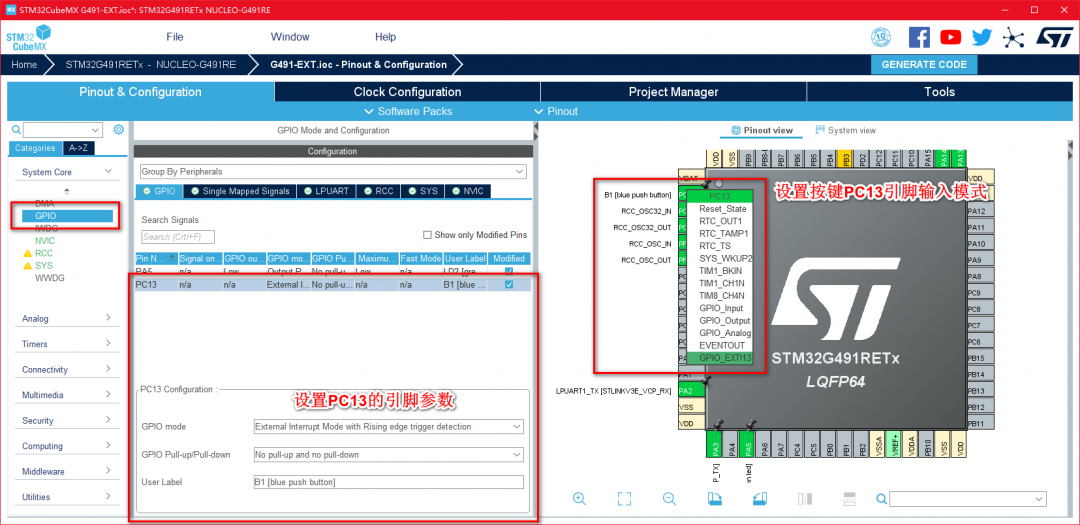

进入页面后，进行LED2和按键引脚的输入输出模式设置；根据原理图可以确认LED2接在PA5引脚上，按键接在PC13引脚上，按键已经外部下拉，按下按键为高电平，在GPIO配置中配置PC13为上升沿触发，内部既不上拉也不下拉，对GPIO的详细设置如下图：

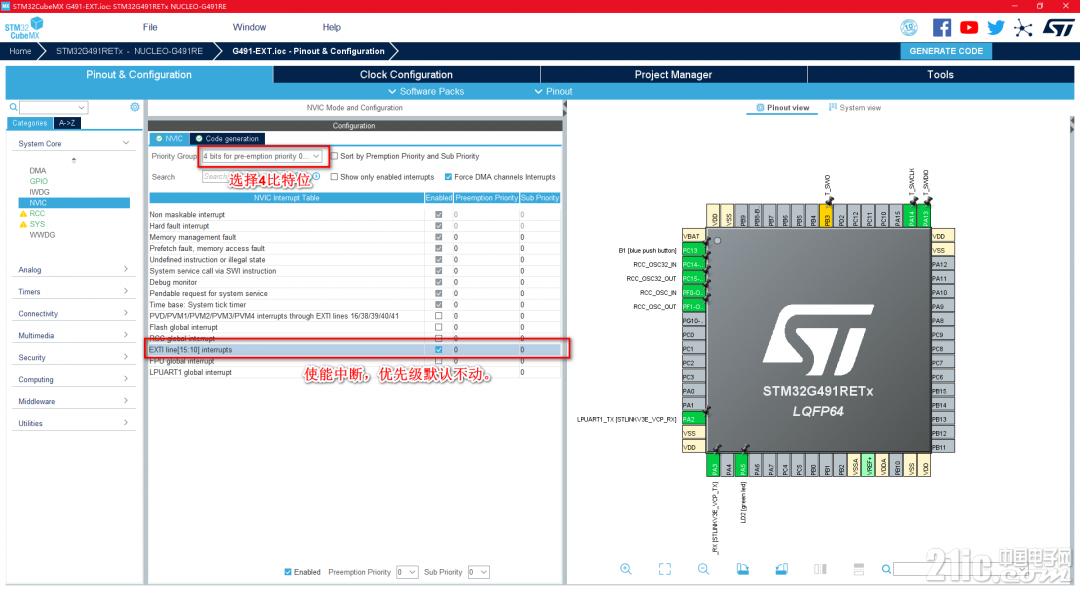

在NVIC(嵌套向量中断控制器)中，勾选"EXIT Line[15:10] interrupt"使能PC13中断,

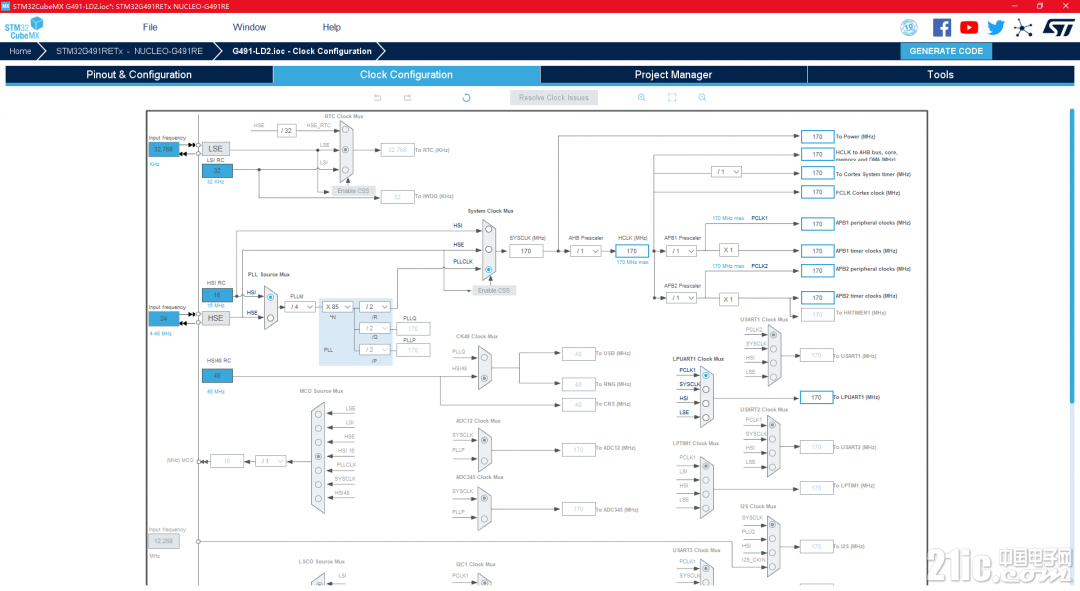

芯片频率的设置为默认；
进入工程代码的相关设置页面；根据自己的需求进行相关的配置后，点击：GENERATE CODE 生产自己的工程代码，并打开；

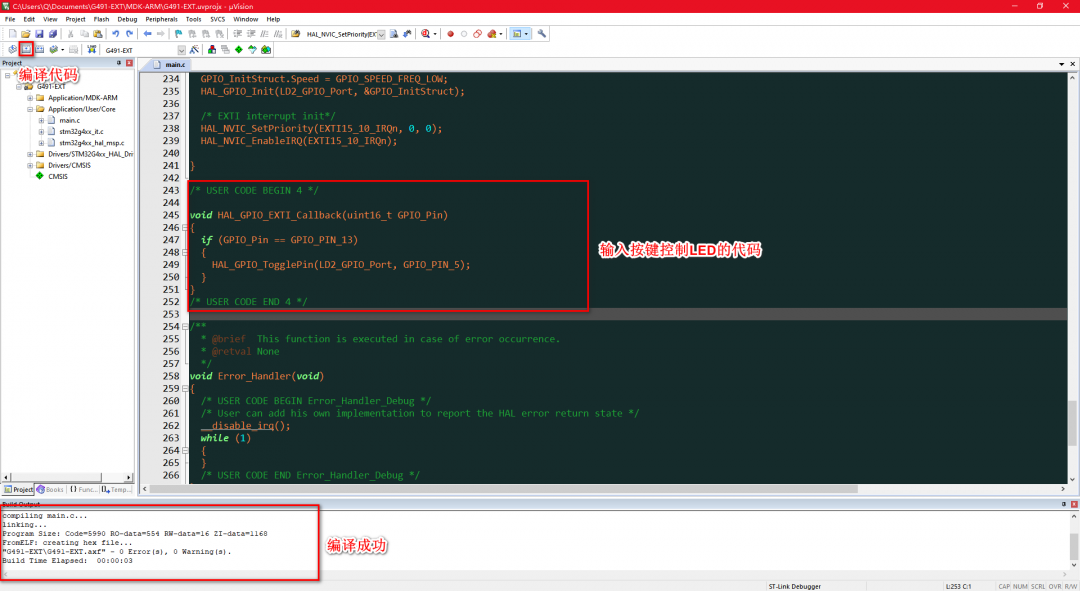

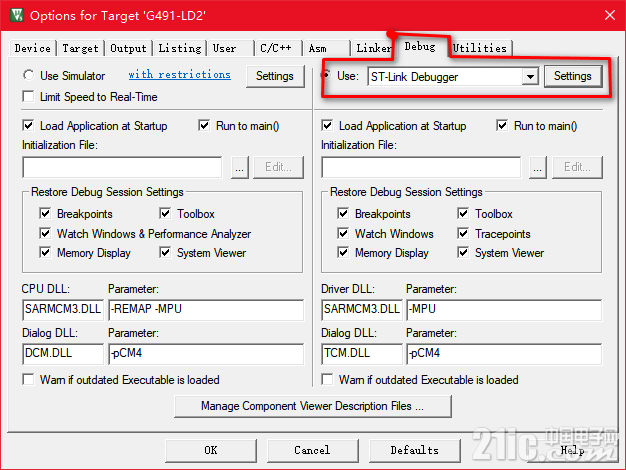

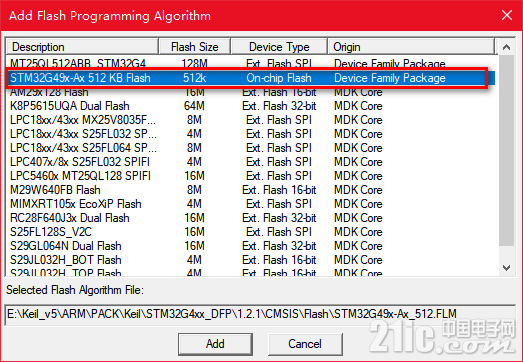

打开生成的工程代码后，输入中断控制代码，并配置Debug调试器为ST-Link V3，和配置芯片烧录的选项，编译下载到开发板；

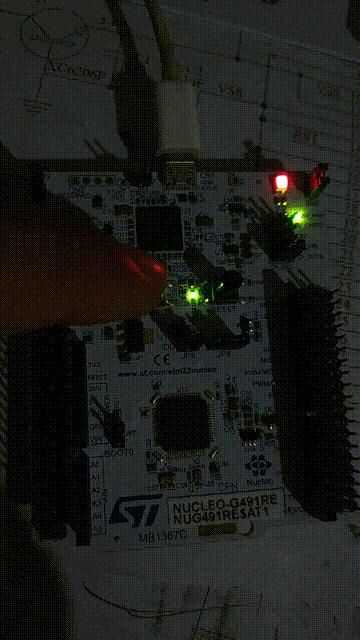

下载到的开发板的效果如下：
|
