新唐 M0、M4、Arm9 产品线
满足汽车充电桩不同单元的规格需求
什么是充电桩
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩目前分为交流充电桩和直流充电桩：
- 交流充电桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电，功率一般较小（有7kw、22kw、40kw等功率），充电速度一般较慢
- 直流充电桩（或称非车载充电机）则是直接输出直流电给车载电池进行充电，功率较大（有60kw、120kw、200kw甚至更高），充电速度较快
交流充电桩
交流充电桩只提供电力输出，没有充电功能，相当于一个控制电源的作用，需连接通过电动汽车内置的车载充电机(OBC, On Board Charger)将电网的交流电转换为直流电后对电动汽车的电池充电。
- 主控：NUC972 和 M480 系列
- HMI：NUC972
直流充电桩
直流充电桩内置大功率直流充电模块，充电桩本身将电网的交流电转换为直流电，输出电流可以高达100A以上，按结构形式分类为两种：一体式和分体式直流充电桩。
直流充电桩基本构成包括：功率模块(直流充电模块)、控制模块、计费模块、充电接口、供电接口及 HMI 等。

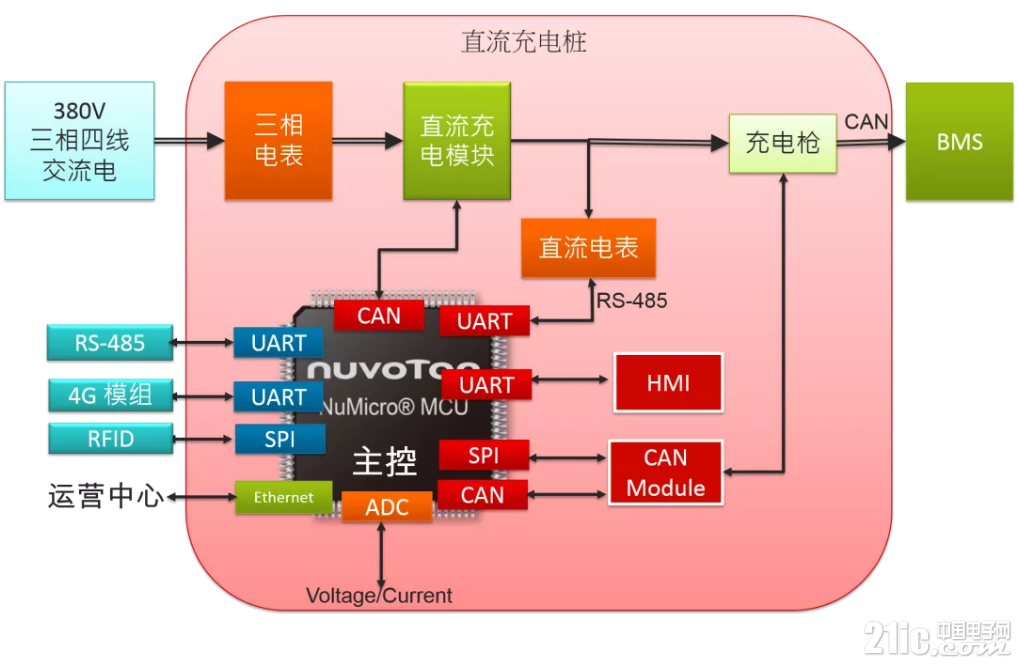

方案架构：
- 主控：NUC970 和M480 系列
- HMI：NUC970
- CAN：NUC131
MCU/MPU 产品需求
交流充电桩
直流充电桩
充电桩主控需求
根据充电桩产品功能以及系统构成的差异，主控可以选择 Arm9 或 Cortex-M4
Nuvoton Cortex-M4系列，主频最高达192MHz。支持双 CAN2.0接口，支持最多11路Uart接口，支持USB HS /FS， Ethernet，EBI 等，满足与周边模组及车辆的交互需求，实现多种功能扩展。
转换速率5Mbps ADC搭配多路高速PWM， 提供更及时的反馈和保护；支持AES、SHA、ECC、DES 等 Cryptography 功能，全方位保护您的数据安全。
Nuvoton Arm9 系列，内部堆栈DDR 内存，采用LQFP封装，简化电路设计和加工，强化系统EMI和EMC性能。支持双CAN2.0、USB、Ethernet，最多可支持11 路UART接口，满足与周边模组及车辆的交互需求。支持Linux 3.0和TFT LCD显示设备。
直流充电桩通信单元需求
- 通信单元可以选择 NUC131
- 高抗干扰能力 (ESD > 8KV, EFT > 4KV), 适合于工控与车用产品
- 宽工作电压 (2.5V ~ 5.5V) 与车规工作温度 (-40 ℃~ 105 ℃)
- 丰富的传输接口，适合用于数据 / 信息交换、模块需求
- UART x 6, CAN x 1, SPI x 1, I²C x 2
|
