X-Analyser 是功能强大的低成本Windows工具，使用Kvaser或Vector接口测试您的CAN / CANopen / J1939 / NMEA2000 / DeviceNet和LIN总线系统。它也可以通过CAN总线用于OBD扫描工具功能。

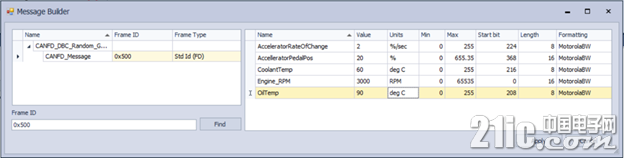

X-Analyser支持CAN，CAN FD，LIN分析工具的所有典型功能以及以下功能： 模拟CAN，CAN FD和LIN设备或网络-用于传输的消息生成器 您可以从.DBC或.LDF文件构建要在CAN，CAN FD或LIN总线上传输的消息。这样可以节省将十进制转换为十六进制以及计算缩放比例和偏移量的时间。您所需要做的就是输入信号物理值，例如，发动机转速为3000 rpm或油温为摄氏度。
CANopen

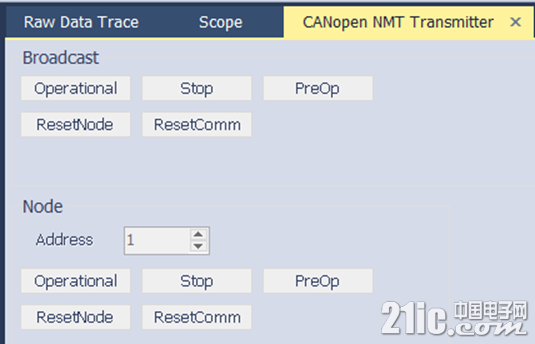

X-Analyser支持用于工业自动化和其他非公路应用的CANopen高层协议。您必须拥有X-Analyser Professional Edition的两个主要支持领域；消息/信号解释和网络管理消息的传输，以使单个节点或整个总线处于不同的状态。
NMEA 2000
市场上功能最强大的NMEA2000测试工具。NMEA2000 PGN信号数据库已嵌入X-Analyser中，这意味着您可以轻松发送或接收和解释数据。快速分组协议支持NMEA2000分组的发送和接收。CAN标识符被解释为PGN，源地址，优先级等，并且数据字段分为PGN字段和信号。
CAN示波器
· X-Analyser捕获CAN总线上每个CAN帧的CAN_H和CAN_L信号 · 可用于进行完整的CAN系统审核 · 帮助确定哪些ECU或CAN总线区域遇到电气问题
筛选器编辑器
使用过滤器编辑器过滤可被原始数据跟踪过滤的CAN帧；通道，数据，数据长度，方向，帧ID，帧类型和时间戳。这些可以与逻辑功能组合使用，以定义用于过滤的某些标准。

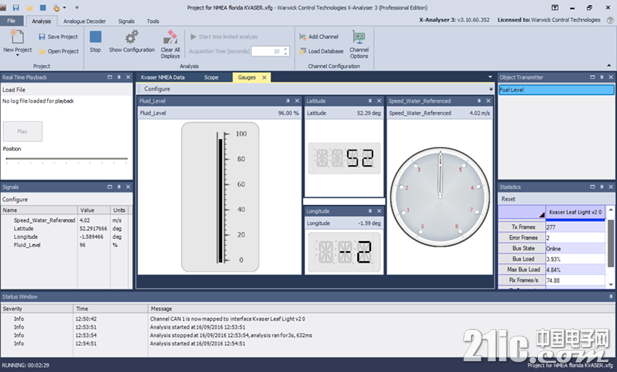

仪表盘 使用CAN数据库，可以将已加载的信号配置为显示为仪表。结合可用的仪表样式和数值可以进行定义，例如；最小和最大值以及次要和主要步长间隔。

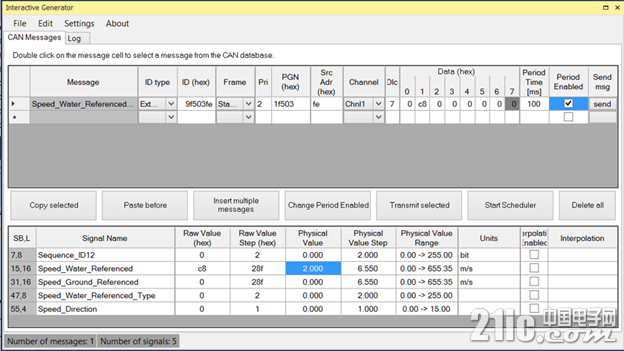

交互式生成器（IG）允许用户使用CANdb（* .dbc）文件使用信号物理值将CAN消息交互传输到系统上，该信号的物理值将自动转换为原始CAN数据。IG与X-Analyser并行运行，允许用户即时创建和更改CAN消息。消息的传输可以通过用户交互（即，单击按钮）或具有5ms分辨率的计时器进行，以允许定期传输。
ISO 15765发射器
添加了ISO 15765更高层协议后，即可轻松创建模式3发射器。
J1939信号数据库 X-analyser专业版随附J1939数据库，可以在其中选择信号并定义源地址，以便可以在“信号面板”，“仪表”或“示波器”中显示它们。
J1939信号。 在X-analyser Professional可用的J1939 Raw Trace选项卡中，可以扩展CAN框架以显示该框架内的信号。
信息发送器 信息发送器可用于创建CAN帧并将其发送到网络上。可以选择标准ID和扩展ID，还可以通过选择“自动重复”并定义时间间隔（以毫秒为单位）来定期发送发送器。
绘制信号范围 加载了CAN，CAN FD或LIN数据库后，就可以选择要显示和绘制示波器的信号。可以选择示波器上的点以在特定时间显示值。合并范围也可以导出为CSV格式，以便在Excel中打开和使用。
绘制信号范围
信号编辑器 信号编辑器可用于动态创建CAN数据库的各个部分，创建的内容可配置为信号面板，仪表或示波器。
信号面板 使用CAN数据库时，可以将已配置的信号配置到信号面板以显示物理值。信号可以数字或符号显示。
信号搜索功能。 加载后的CAN数据库可以使用信号搜索功能进行搜索。引号也可以用于搜索全名，即“ Engine RPM”。
符号和数值。 X-analyser现在可以在信号面板，仪表或示波器上多次显示相同的信号。在信号面板中，同一信号可以显示一次以上，每个信号都可以显示为符号或数字值。
UDS DTC读取器 X-analyser现在具有UDS DTC读取器，一旦在UDS DTC读取器的传输协议中对其进行了配置。它应读取并清除UDS DTC，并带有设置DTC状态掩码的选项，以便可以读取不同的ECU。

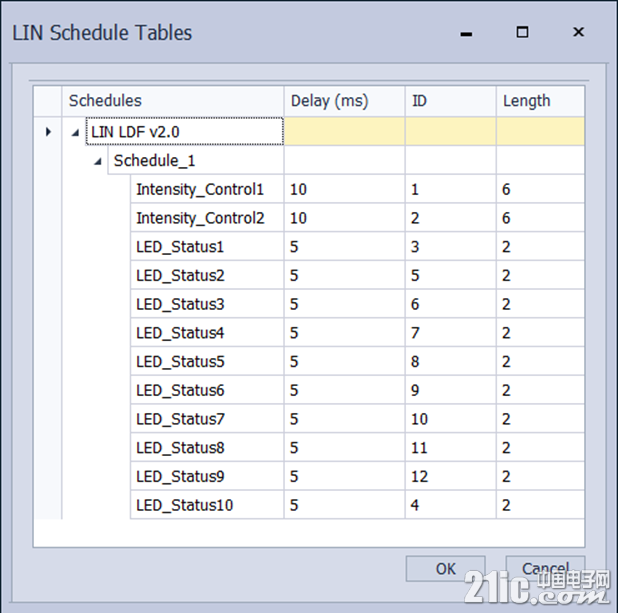

LIN调度表 将LDF加载到X-Analyser中时，可以将调度表加载到对象发送器中，以模拟LIN总线上的所有或某些节点。
LIN时间表表
支持行业标准的日志文件和数据库 X-Analyser使用行业标准文件，以便可以在您的工程师，客户和供应商之间轻松共享它们。有关控制器局域网（CAN）的说明，X-Analyser支持CAN数据库文件格式（* .dbc）。对于本地互连网络（LIN）的描述，X-Analyser支持LIN描述文件（LDF）格式（* .ldf）。对于CAN数据日志，X-Analyser支持ASCII文件格式（* .asc）的日志文件。
虚拟网络和渠道进行离线分析 X-Analyser提供了许多虚拟总线，这些虚拟总线可用于脱机演示或处理从CAN或LIN总线捕获的数据，从而无需网络即可在PC上查看和回放数据界面。虚拟总线包括：
•以模拟环回连接的本机虚拟X-Analyser虚拟总线。这是回放目的的理想选择。
•随机CAN生成器，它生成ID为0x500的CAN消息，其数据字段包含正弦波和许多随机信号波形。
•随机LIN发生器，该ID生成ID为0x32的LIN消息，其LIN消息的数据字段包含正弦波和许多随机信号波形。
•随机CAN-FD生成器，其生成ID为0x500，DLC 48的CAN消息，其数据字段包含正弦波和许多随机信号波形。
除此之外，如果您使用的是Kvaser或Vector接口，则可以使用这些制造商提供的虚拟通道。
轻松的项目共享
X-Analyser的项目文件意味着您可以将针对不同项目，车辆和网络的不同设置和GUI显示放在一起。
将CAN或LIN数据库嵌入X-Analyser项目意味着可以轻松共享项目文件，而不必担心数据库链接或位置。 了解更多技术资讯，请访问广州智维电子科技有限公司http://www.triv.cn 020-38744186/13824417328
|
