CH32V103应用教程——RTC-脉冲

本章教程主要在原有RTC教程的基础上，通过PC13，使其产生脉冲。PC13作为侵入检测引脚，可以用来输出RTC秒脉冲、闹钟脉冲或者是时钟频率为RTC时钟除以64的脉冲，后者在系统下电的情况下无法输出。

1、RTC简介

关于RTC，在前面章节已经进行过介绍，在此不再赘述。

关于RTC具体介绍，可参考前面章节及CH32V103应用手册。

2、硬件设计

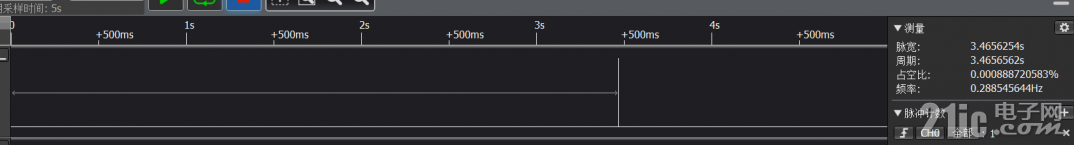

本章教程主要使用PC13引脚产生脉冲，同时使用逻辑分析仪进行脉冲采集，CH32V103测试板与逻辑分析仪连接方式如下：

CH32V103开发板的GND引脚与逻辑分析仪的GND引脚连接
CH32V103开发板的PC13引脚与逻辑分析仪的采集通道引脚连接

3、软件设计

本章教程主要进行产生脉冲实验，需要用到PC13引脚，具体程序如下：

rtc.h文件

复制

#ifndef __RTC_H

#define __RTC_H



#include "ch32v10x_conf.h"



#define  SEC_IRQ  1

//#define  ALR_IRQ  1

//#define  OWE_IRQ  1



/* Exported_Functions */

u8 RTC_Init(u32 SetCnt, u32 SetAlarm);

u8 RTC_Get(void);



#endif<span style="font-family: 宋体; font-size: large; text-indent: 21pt; background-color: rgb(255, 255, 255);"> </span>

rtc.h文件主要进行相关定义和函数声明；

rtc.c文件

复制

#include "rtc.h"



void RTC_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));



/*******************************************************************************

* Function Name  : RTC_NVIC_Config

* Description    : Initializes RTC Int.

* Input          : None

* Return         : None

*******************************************************************************/

static void RTC_NVIC_Config(void)

{

    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;            //RTC全局中断

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //设置抢占优先级

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;        //设置响应优先级

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           //使能该通道中断

    NVIC_Init(&NVIC_InitStructure);                           //根据NVIC_InitStructure中指定的参数初始化外设NVIC寄存器

}



/*******************************************************************************

* Function Name  : RTC_Init

* Description    : Initializes RTC collection.

* Input          : None

* Return         : 1:Init Fail

*                  0:Init Success

*******************************************************************************/

u8 RTC_Init(u32 SetCnt, u32 SetAlarm)

{

    //检查是不是第一次配置时钟

    u8 temp=0;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);//使能PWR和BKP外设时钟

    PWR_BackupAccessCmd(ENABLE);//使能后备寄存器访问

    BKP_DeInit();//复位备份区域

    RCC_LSEConfig(RCC_LSE_ON);//设置外部低速晶振(LSE),使用外设低速晶振

    while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET&&temp<250)//检查指定的RCC标志位设置与否,等待低速晶振就绪

    {

        temp++;

        Delay_Ms(10);

    }

    if(temp>=250)

    {

        printf("time error..\n");

        return 1;//初始化时钟失败,晶振有问题

    }

    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE); //设置RTC时钟(RTCCLK),选择LSE作为RTC时钟



    RCC_RTCCLKCmd(ENABLE); //使能RTC时钟

    RTC_WaitForLastTask(); //等待最近一次对RTC寄存器的写操作完成



    RTC_WaitForSynchro();  //等待RTC寄存器同步

    RTC_WaitForLastTask(); //等待最近一次对RTC寄存器的写操作完成





    //以下三个中断根据需要开启，三者触发时都是进入RTC_IRQHandler中断函数，通过RTC_GetITStatus判断具体是哪个中断触发

    #if SEC_IRQ   //（可选）

      RTC_ITConfig(RTC_IT_SEC, ENABLE);//秒中断使能秒,用来产生一个可编程的周期性中断信号(最长可达1秒)。

      RTC_WaitForLastTask();

    #endif



    #if ALR_IRQ   //（可选）

      RTC_ITConfig(RTC_IT_ALR, ENABLE);//闹钟中断使能,用来产生一个软件可编程的闹钟中断。

      RTC_WaitForLastTask();

    #endif



    #if OWE_IRQ   //（可选）

      RTC_ITConfig(RTC_IT_OW, ENABLE);//溢出中断使能,指示内部可编程计数器溢出并回转为0的状态。

      RTC_WaitForLastTask();

    #endif



    RTC_EnterConfigMode(); //允许配置

    RTC_WaitForLastTask(); //等待最近一次对RTC寄存器的写操作完成



    RTC_SetPrescaler(32768);//设置RTC预分频的值

    RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成



    RTC_SetCounter(SetCnt); //设置RTC计数器值

    RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成



    RTC_SetAlarm(SetAlarm); //配置闹钟值

    RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成



    RTC_ExitConfigMode();   //退出配置模式

    BKP_WriteBackupRegister(BKP_DR1, 0X5A5A); //向指定的后备寄存器中写入用户程序数据



    RTC_NVIC_Config();//RCT中断分组设置

    return 0; //ok

}





/*******************************************************************************

* Function Name  : RTC_IRQHandler

* Description    : This function handles RTC Handler.

* Input          : None

* Return         : None

*******************************************************************************/

void RTC_IRQHandler(void)

{

    if (RTC_GetITStatus(RTC_IT_SEC) != RESET)  //秒钟中断

    {

        printf("second interrupt!\n");

    }

    if(RTC_GetITStatus(RTC_IT_ALR)!= RESET)    //闹钟中断

    {

        printf("Alarm interrupt!\n");

    }

    if(RTC_GetITStatus(RTC_IT_OW)!= RESET)     //溢出中断中断

    {

        printf("Overloop interrupt!\n");

    }

    RTC_ClearITPendingBit(RTC_IT_SEC|RTC_IT_ALR|RTC_IT_OW); //清除秒钟中断、闹钟中断、溢出中断标志位

    RTC_WaitForLastTask(); //等待RTC寄存器上的最后一次写入操作完成

}

rtc.c文件主要进行rtc脉冲初始化配置。

main.c文件

复制

/********************************** (C) COPYRIGHT *******************************

* File Name          : main.c

* Author             : WCH

* Version            : V1.0.0

* Date               : 2020/11/10

* Description        : Main program body.

*******************************************************************************/

#include "debug.h"

#include "rtc.h"



/*******************************************************************************

* Function Name  : main

* Description    : Main program.

* Input          : None

* Return         : None

*******************************************************************************/

int main(void)

{

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    Delay_Init();

    USART_Printf_Init(115200);



    printf("SystemClk:%d\r\n",SystemCoreClock);

    printf("RTC Test\r\n");



    RTC_Init(3,6);



    /*（PC13引脚输出脉冲）*/

    BKP_RTCOutputConfig(BKP_RTCOutputSource_Second);  //秒脉冲输出

//    BKP_RTCOutputConfig(BKP_RTCOutputSource_Alarm);   //闹钟脉冲输出

//    BKP_RTCOutputConfig(BKP_RTCOutputSource_CalibClock); //RTC时钟除以64脉冲



    while(1)

    {

        ;

    }

}
